18.1 GRANDINĖS STABDYMO RINKINIO KEITIMAS (TAIKOMA 3/4" GRANDINĖMS)
- Tik 3/4" grandinėms privaloma sumontuoti specialiai pritaikytą grandinės stabdymo
rinkinį.
- Atsukite ir nuimkite apvalią rankenėlę P14 (pav. 14A).
- Išimkite grandinės stabdymo rinkinį K1 (pav. 14B).
- Įstatykite 3/4" grandinės stabdymo rinkinį K2 (pav. 14C ir 14D).
- Įdėkite ir stipriai užveržkite apvalią rankenėlę P15 (pav. 14E).
19. PATIKRINKITE GALANDIMO DISKO ĮMONTAVIMĄ
- atsistokite netoli galandimo disko ir įjunkite stakles darbui, atidžiai stebėkite ar
galandimo disko kraštai nesiliečia įstrižai ar skersai, provokuodamas anomalias
vibracijas
- jeigu tai nutinka netrukus sustabdykite stakles ir patikrinkite, kad galąstuvo montavi-
mas būtų atliktas taisyklingai. Jeigu reikia, pakeisti galąstuvą kitu originaliu galąstuvu.
Įmontavus naują galąstuvo diską visada bent minutę išbandykite staklių
veikimą tuščiąja eiga, stebėdami procesą per tam tikru atstumu ir
kontroliuodami, kad kiti asmenys neprieitų ar nestovėtų prie veikiančių staklių.
20. ELEKTROS PAJUNGIMAS
- Patikrinkite ar elektros maitinimo parametrai atitinka parametrus nurodytus techninėje
lentelėje.
- Maitinimo įtampa nurodyta lentelėje neturi skirtis daugiau nei ±5%.
- Prijungimas prie elektros maitinimo tinklo turi būti reglamentuojamas tos šalies
teisinių normų, kurioje staklės yra naudojamos.
- Elektros maitinimo mechanizmas, į kuri jungiamos staklės, turėtų turėti įžeminimą,
tam tikrą saugiklį ir turėtų būti apsaugotas nuo staigios įtampos kitimo jungikliu, kurio
jautrumas nedidesnis nei 30 mA.
21. STAKLIŲ ĮJUNGIMAS
Įjunkite maitinimo laido šakutę į elektros tinklą.
22. GALANDIMO – AŠTRINIMO DISKO PATIKRINIMAS
- Išjungę stakles galite pamatuoti galandimo–aštrinimo disko storį slankmačiu ar
kalibromačiu (pav. 15); jeigu būtina, atnaujinkite galandimo-aštrinimo disko paviršių
šlifuojant.
23. GALANDINIMO – AŠTRINIMO DISKO PAVIRŠIAUS ATNAUJINIMAS
Dėvėkite nurodytas individualios apsaugos priemones.
- Įjunkite stakles pasukdami jungiklį į poziciją "1".
- Įjungus stakles veikimui, užsidega lemputė, kuri apšviečia tą disko vietą, kuri turi
būti nušlifuota.
- Bandykite atnaujinti disko paviršių naudodami šlifavimo kaladėle, tačiau dirbkite
labai atsargiai, tvirtai ir tinkamai prilaikydami diską. (pav. 16).
- Sustabdžius stakles su slankmačiu vėl išmatuokite galandimo–aštrinimo disko storį.
(pav. 17).
Bet koks kūno kontaktas su greitai besisukančiu disku gali išprovokuoti
įbrėžimus ir nudegimus.

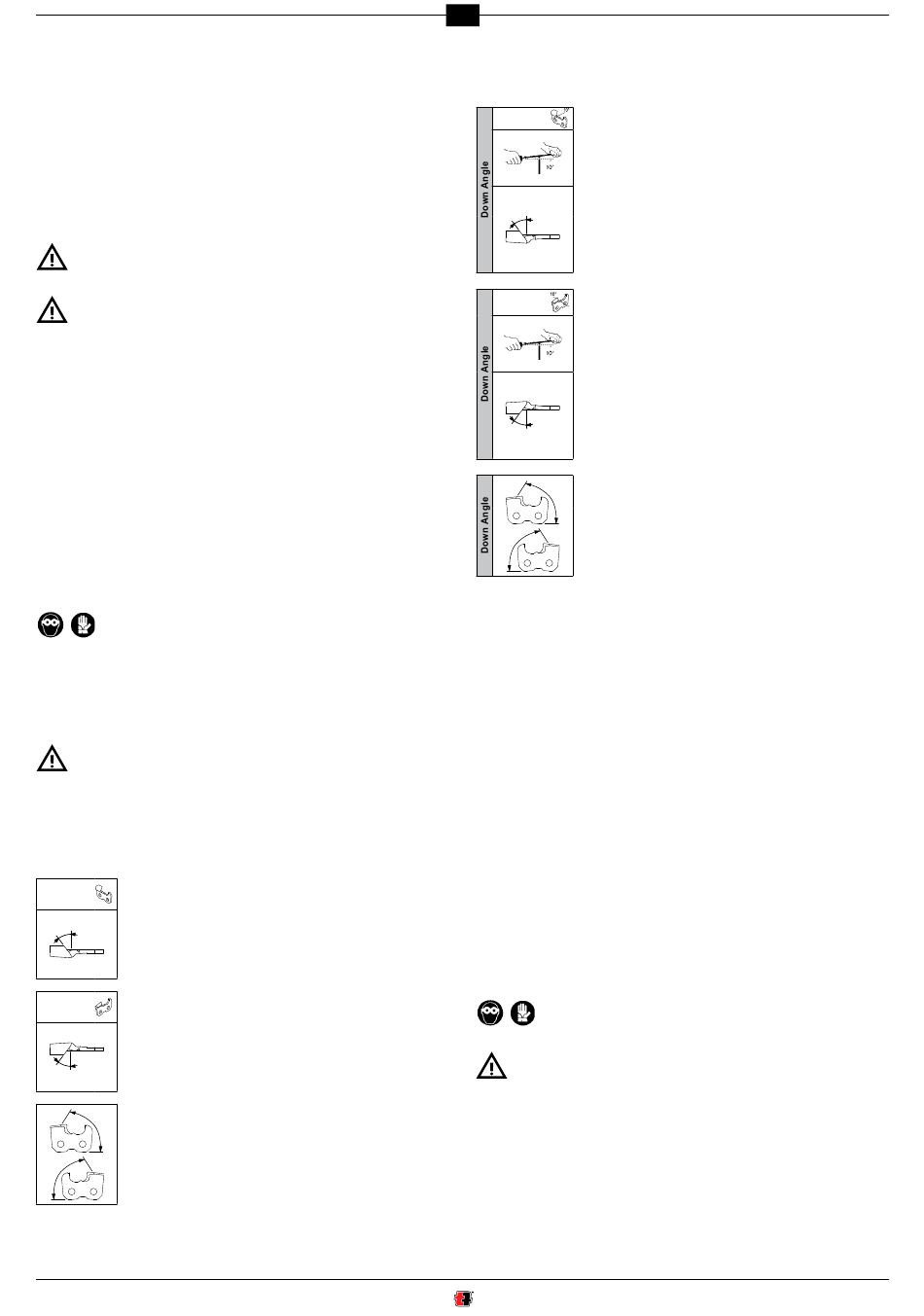

24. STAKLIŲ REGULIAVIMAS
24.1 GALANDINIMO – AŠTRINIMO KAMPŲ REGULIAVIMAS
- Po to, kai nustatėte kokio tipo grandinę turėsite pagaląsti, individualizuokite – aštri-
nimo kampus (spaustuvas ir rankena) iš grandinių lentelės (stulpelis C/D/E).
24.2 VIRŠUTINIO AŠTRINIMO KAMPO REGULIAVIMAS
DEŠINYSIS
dantis (PAV.18-19)
- Atlaisvinti rankenėlę M20
- Sukite spaustuvą laikrodžio rodyklės kryptimi.
- Nusistatykite pagal spaustuvą atitinkamai reikalingam kampo
dydžiui.
- Atgal prisukite rankenėlę M20.
24.3 VIRŠUTINIO AŠTRINIMO KAMPO REGULIAVIMAS
KAIRYSIS
dantis (PAV.18-20)
- Atlaisvinti rankenėlę M20
- Sukite spaustuvą prieš laikrodžio rodyklę.
- Nusistatykite pagal spaustuvą atitinkamai reikalingam kampo
dydžiui.
- Atgal prisukite rankenėlę M20.
24.4 VIRŠUTINIO A TRINIMO KAMPO REGULIAVIMAS
(PAV. 21)
(kairieji ir dešinieji dantys)
- Atleiskite užpakalinę rankenėlę M23 ir sukite svirtį į dešinę pusę.
Nusistatykite pagal spaustuvą atitinkamai reikalingam kampo
dydžiui.
- Atgal prisukite rankenėlę M23.
LT
24.5 GALANDIMO KAMPAI GRANDINĖMS SU "DOWN ANGLE"
- Individualizuokite reguliavimo kampus kaip buvo prieš tai iliustruota.
- Sureguliuokite aštrinimo poziciją: žemutinis kampas. Kad galėtumėte nustatyki,
kokioms grandinėms reikalinga šio tipo procedūra, pažiūrėkite grandinių lentelės E
stulpelį.
DEŠINYSIS
24.6 ŽEMUTINIO KAMPO REGULIAVIMAS (PAV.22)
dantis
- Atlaisvinti rankenėlę M20
- Perkelkite spaustuvo grupę link operatoriaus taip, kad sutaptų
nurodomoji žymė su reliatyvia verte ant laipsninės skalės
(žiūrėti grandinių lentelę)
24.7 VIRŠUTINIO AŠTRINIMO KAMPO REGULIAVIMAS
(PAV.23)
- Sukite spaustuvą laikrodžio rodyklės kryptimi.
- Nusistatykite pagal spaustuvą atitinkamai reikalingam kampo
dydžiui.
- Atgal prisukite rankenėlę M20.
KAIRYSIS
24.8 ŽEMUTINIO KAMPO REGULIAVIMAS (PAV.24)
Dantis
- Atlaisvinti rankenėlę M20.
- Perkelti spaustuvo grupę link priešingos operatoriui pusės
suderinant nurodomąją žymę su verte reliatyvia laipsninei
skalei (žiūrėti grandinių lentelę)
24.9 VIRŠUTINIO AŠTRINIMO KAMPO REGULIAVIMAS
(PAV.25)
- Sukite spaustuvą prieš laikrodžio rodyklę.
- Nusistatykite pagal spaustuvą atitinkamai reikalingam kampo
dydžiui.
- Atgal prisukite rankenėlę M20
24.10 PJŪVIO KAMPO REGULIAVIMAS (PAV. 21)
(kairieji ir dešinieji dantys)
- Atlaisvinkite žemutinę rankenėlę M23 ir sukite svirtį dešinės
pusės link. Sustokite pozicijoje kuri jums atitiks reikalingo
kampo dydį
- Atgal prisukite rankenėlę M23.
24.11 VIRŠUTINIO AŠTRINIMO KAMPO REGULIAVIMAS (PAV.28)
Sukite prilaikymo spaustuvą prieš laikrodžio rodyklės kryptį.
- Sukite selektorių S1 suderinant reliatyvią žymę varomajam narelio storiui atsižvelgiant
į S2 esantį ant spaustuvo.
- Ant selektoriaus S1 yra nurodyti visi prekyboje esančių grandinių (GAUGE) storiai.
- (kairieji ir dešinieji dantys)
- Nukreipkite dantį priešais grandinės sustabdymą A29
- Veikite rankenėlę P29 norint tinkamai nustatyti sustabdymą A29 atitinkamai dančiui.
24.12 DANTIES PADĖTIES SUREGULIAVIMAS
- PRIELAIDA: Nuleidžiant svirtelę hidrauliškai aktyvinasi grandinės blokavimo siste-
ma. Kitose reguliavimo fazėse reikia sukelti svirtelę kiekvieną kartą, kai veikiama
grandinės pozicijos nustatymo rankenėle.
- Pastatyti galąstuvo diską ant danties, traukiant svirtelę link apačios. Šiuo judesiu
grandinė yra blokuojama.
- Pakelkite svirtelę taip leidžiant grandinei laisvai judėti.
- Pasukite rankenėlę P30, kad galėtumėte judinti grandinę ir, kad galąstuvas galėtų
aštrinti dantį prisiliedamas. (pav.27).
- Šioje stadijoje, pakėlus svirtį ir suvežus rankenėlę P30, bus galima tęsti toliau kitų
grandinės dantų aštrinimą.
Tolimesnis progresas priklauso nuo to kokį kiekį medžiagos reikės nugaląsti
nuo kiekvieno danties.
Kuo didesnis dantų nusidėvėjimo laipsnis, tuo daugiau jie bus nugalandanti. Ir atvirkš-
čiai, dantys, kurie mažai nusidėvėję, bus mažiau galandami.
- Pasitelkite rankenėlę P31, kad galėtumėte nureguliuoti danties galandimo gylį.
Galąstuvas vertikalioje padėtyje turėtų pasiekti kiekvieno danties kumštelio apatinę
ribą (pav. 28).
25. PERSPĖJIMAI ATLIEKANT GALANDIMO-AŠTRINIMO DARBUS
- Dirbdami su staklėmis dėvėkite nurodytas individualios apsaugos
priemones.
- Visi reguliavimo darbai turi būti atliekami tik išjungus staklių variklį ir
nesisukant galandimo - aštrinimo diskui.
- Jeigu galandant–aštrinant grandinę pajusite neaiškius smūgius ar
bildesius, elkitės taip, kaip nurodyta skyriuje PERSPĖJIMAI DĖL
GALANDIMO-AŠTRINIMO DISKO.
- Prieš atliekant galandinimo-aštrinimo darbus patariama švariai nuvalyti grandinę.
- Kad neperkaitintumėte staklių variklio ir kad nesugadintumėte grandinės dantų, nu-
galąskite nedidelį kiekį metalo nuo danties ir nesustokite ilgai prie to paties danties,
nes rizikuojate sudeginti viršutinę danties pjovimo dalį.
- Pagaląskite visų pirma vieną grandinės dantų pusę, ir po to, reguliuodami spaustuvą,
kaip rašėme ankstesniame skyriuje, pagaląskite dantis iš kitos pusės.
- Galandinimo metu nenaudokite šaldomųjų skysčių.
