fr
6.5.4 Raccordement du fourreau à câble
Fig. 20: Marquage sur la cuve
30
✓ Remblai pour la couche de compensation et le remblayage : sable/gravier, sans arêtes
vives, non cohésif, grosseur de grain 0 ... 32 mm)
1. Creuser la fosse.
2. Appliquer et compacter la couche de ballast dans les règles de l'art, conformément aux
prescriptions locales (97 % de densité Proctor).
3. Appliquer et aplanir la couche de compensation dans les règles de l'art, conformément
aux prescriptions locales.
4. Placer la cuve dans la fosse.
5. Orienter la cuve vers les tuyauteries présentes sur site.
6. Déplacer la cuve uniformément d'avant en arrière dans la couche de compensation.
AVIS ! Déplacer le fond de la cuve et les nervures du fond d'avant en arrière pour les
enfoncer complètement dans la couche de rattrapage.
7. Vérifier, et si besoin corriger, la position de la cuve :
⇒ Cuve à la verticale !
⇒ Couvercle de cuve plan par rapport à la surface du sol !
8. Pour fixer la cuve, remblayer la fosse par couches successives jusqu'en dessous des
surfaces d'aspiration. Respecter les directives locales en vigueur ! Compacter correcte-
ment les différentes couches (97 % de densité Proctor).
⇒ AVIS ! Remblayer l'espace au niveau de la cuve, puis compacter à la main (pelle,
pilon à main) !
▶ Cuve installée.
▶ Étape suivante : pose, préparation et raccordement de la tuyauterie (à fournir par le
client) à la cuve.
Les câbles de raccordement électriques sont guidés vers l'extérieur par un fourreau à câble
séparé. Respecter les points suivants lors du raccordement du fourreau à câble :
• Tirer le tire-fil avant de raccorder le fourreau à câble.
• Effectuer les raccordements de façon à les rendre totalement étanches.
DrainLift WS 40E/50E Basic
6

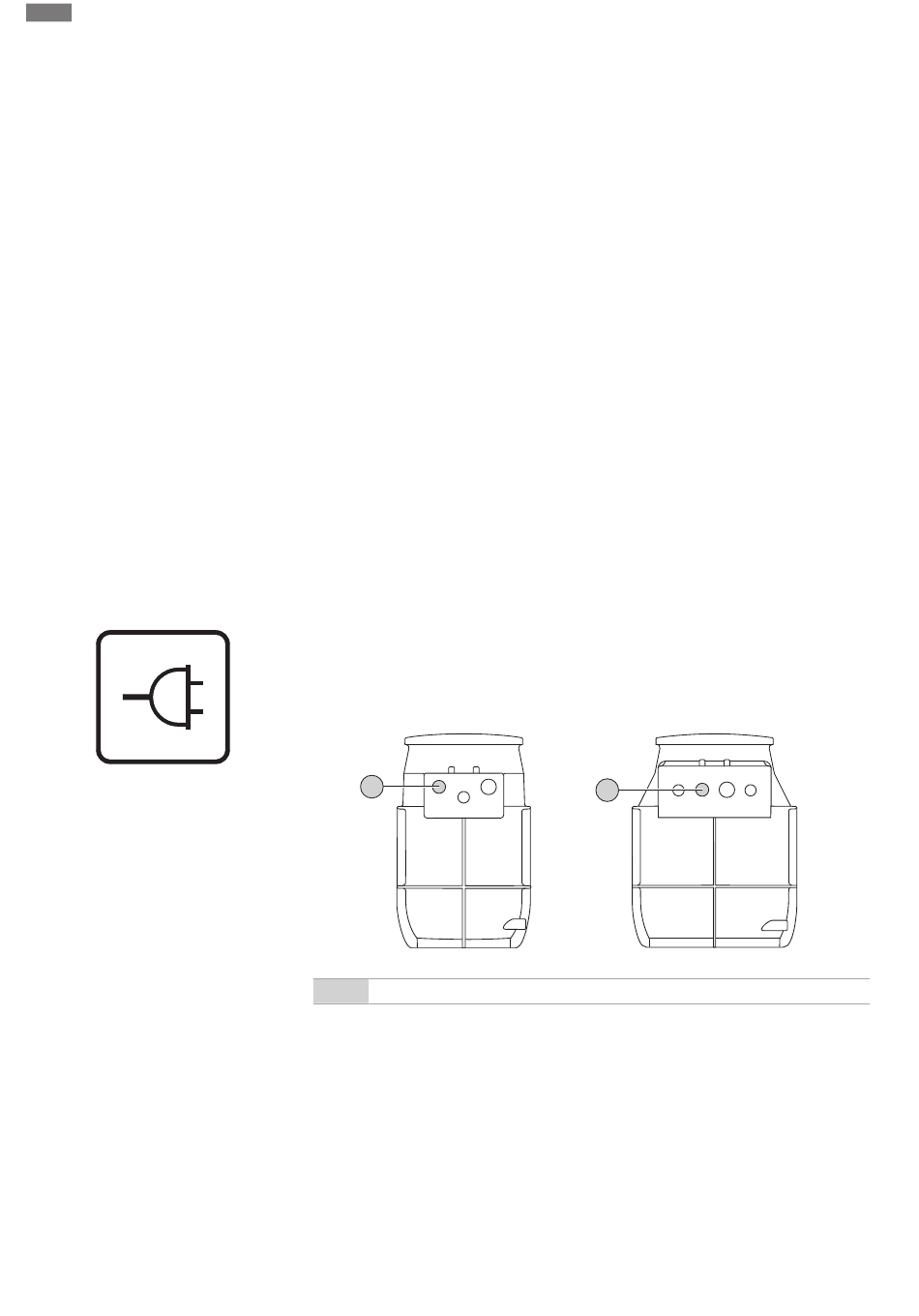

Fig. 21: Raccordement du fourreau à câble
6 Raccordement du fourreau à câble
✓ La cuve est correctement installée.
✓ Le fourreau à câble (non fourni) est posé conformément aux prescriptions.
✓ Tire-fil en place dans le fourreau à câble fourni par le client
✓ Manchon recouvrant HT mis en place
1. Ouvrir les tubulures pour le fourreau à câble : arête de coupe env. 25 mm.
2. Ébavurer et lisser l'arête de coupe.
3. Placer le manchon recouvrant HT sur la pièce de refoulement.
4. Introduire le tire-fil dans la cuve.
5. Insérer le fourreau à câble (non fourni) dans le manchon recouvrant HT.
▶ Fourreau à câble installé.
Notice de montage et de mise en service • Wilo-DrainLift WS 40/50 Basic • Ed.2023-07/06
DrainLift WS 40D/50D Basic
6
