Fig. 10: Raccordement de l'aspiration
Notice de montage et de mise en service • Wilo-DrainLift WS 40/50 Basic • Ed.2023-07/06

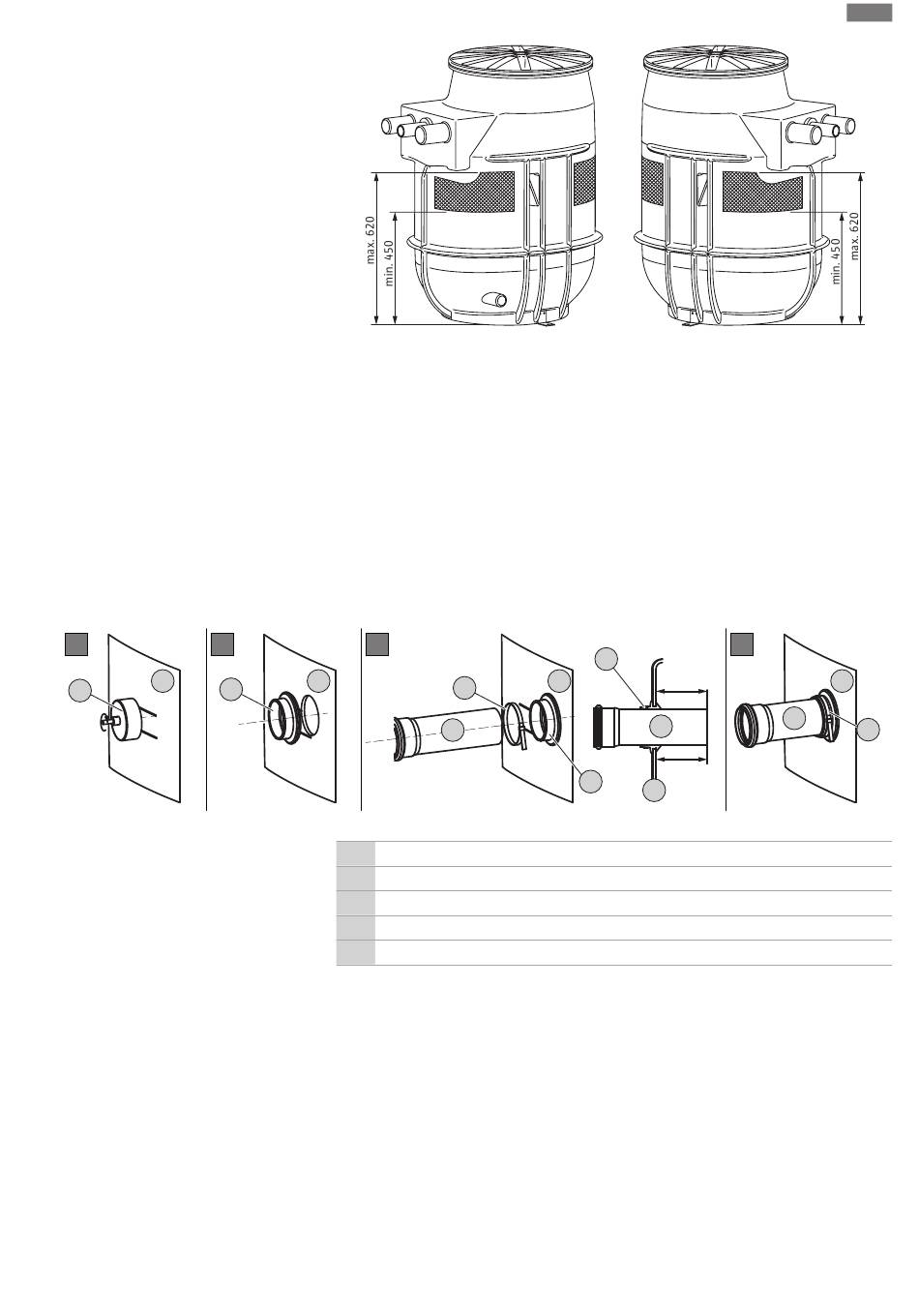

Fig. 9: Surfaces d'aspiration
Respecter les consignes suivantes lors du raccordement de l'arrivée :
• Raccorder l'arrivée dans les zones marquées. Si l'arrivée est raccordée en dehors des zones
marquées, les problèmes suivants peuvent survenir :
–
Raccordement non étanche.
–
Statique de la cuve affectée.
–
Reflux dans la conduite d'arrivée.
• Éviter les arrivées par vagues et les prises d'air dans la cuve. Poser correctement l'arrivée.
ATTENTION ! Une arrivée par vagues ou une prise d'air dans la cuve peut provoquer
des dysfonctionnements du pilotage du niveau.
• Pour que la conduite d'arrivée puisse fonctionner à vide de manière autonome, disposer la
conduite d'arrivée en pente vers la cuve.
• Effectuer les raccordements de façon à les rendre totalement étanches.
• Installer une vanne d'arrêt dans l'arrivée.
3
1
3
1 Paroi de la cuve
2 Scie cloche pour perceuse
3 Joint d'arrivée
4 Tuyau d'arrivée
5 Collier pour tuyau
✓ Cuve correctement installée.
✓ La conduite d'arrivée est installée jusqu'à la cuve conformément aux plans d'installation.
✓ Matériel de montage :
1 scie cloche
1 perceuse
1 joint d'arrivée
1 collier pour tuyau
1. Marquer le point d'aspiration sur la cuve.
2. Avec la scie cloche fournie, percer le trou de l'aspiration dans la paroi de la cuve.
Pour le perçage de la cuve, respecter les points suivants :
- Respecter les dimensions des surfaces d'arrivée. ATTENTION ! Le perçage doit être si-
tué entièrement sur les surfaces d'aspiration indiquées !
- Vitesse de rotation max. de la perceuse : 200 tr/min
- Contrôler le diamètre du trou : DN 100 = 124 mm (5 in). AVIS ! Percer le raccordement
3
1
5
4
3
4
50 mm
4
4
2 in
