RÉGLAGE DE LA PROFONDEUR DE LAME

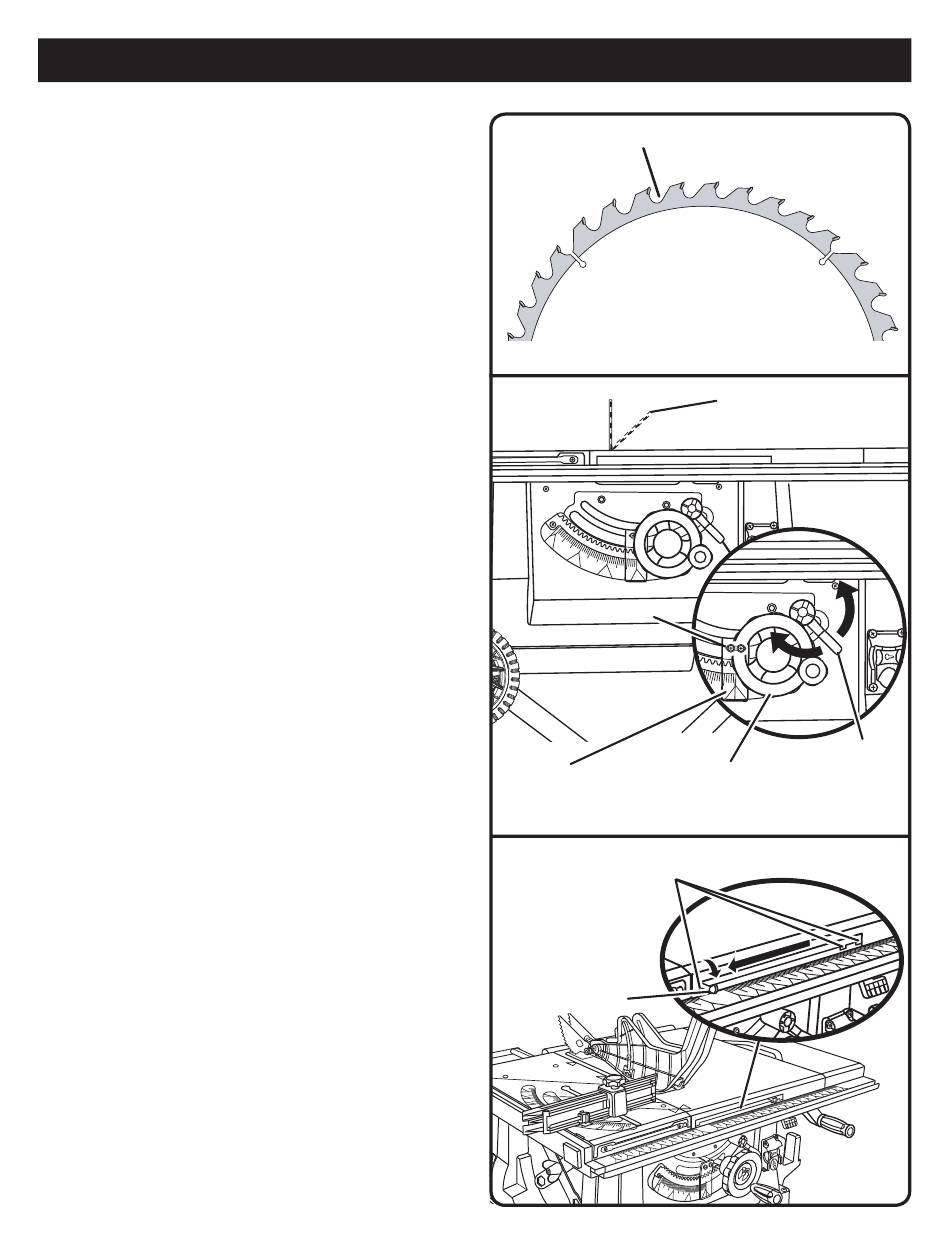

Voir la figure 28.
La profondeur de coupe doit être réglée pour que les pointes
extérieurs des dents de la lame dépassent la pièce de bois
d'environ 3 à 6 mm (1/8 à 1/4 po) mais que les points les
plus bas (creux) soient au-dessous de la surface supérieure
de la pièce.
Relever la lame en tournant le volant de réglage de
hauteur / biseau vers en bas ou l'abaisser en tournant le
volant de réglage vers la droite.
RÉGLAGE DE L'ANGLE DE LAME (BISEAU)
Voir la figure 29.
Pousser le levier de verrouillage de biseau vers en haut
afin de pouvoir régler l'angle de coupe.
Pour incliner la lame, pousser le volant de réglage de
hauteur / biseau vers l'intérieur du bâti, afin d'engager
le mécanisme de biseau et tourner le volant jusqu'à ce
que l'indicateur pointe sur l'angle désiré.
Pousser le levier de verrouillage à fond vers la droite tout
en maintenant le volant de réglage de hauteur / biseau.
RÉGLAGE DE L'INDICATEUR DE BISEAU
Voir la figure 29.
Si l'indicateur de biseau n'est pas sur zéro lorsque la lame de
la scie est à 90°, le régler en desserrant la vis et en le plaçant
sur la graduation 0° de l'échelle de biseau. Resserrer la vis.
VÉRIFICATION ET RÉGLAGE DE LA
TABLE À ONGLET COULISSANTE
POSITIONNEMENT DE LA TABLE À ONGLETS
COULISSANTE
Voir les figures 30 et 31.
Un boulon coulissant est placé à l'avant de la scie, entre la
table et l'échelle avant. Lorsque les flèches de la table de
la scie et de la table coulissante sont alignées, ce boulon
s'engage dans les trous des deux tables pour les maintenir
en place.
La table coulissante offre trois positions, procurant un sup-
port additionnel lors de la coupe de pièces longues. Toujours
verrouiller la table coulissante lorsqu'elle n'est pas en usage.
Pour déverrouiller la table à onglets coulissante :
Relever la languette du boulon coulissant et pousser le
boulon à fond vers la droit.
Verrouiller le boulon dans l'encoche d'extrême droit en
appuyant sur sa languette.
All manuals and user guides at all-guides.com
UTILISATION
26
CREUX
VIS
VOLANT DE RÉGLAGE
INDICATEUR
DE HAUTEUR / BISEAU
DE BISEAU
FENTES POUR LE
VERROUILLAGE DE
LA TABLE À ONGLET
VERROUILLAGE
DE COULISSE
D'ONGLET
Fig. 28
LAME
INCLINÉE
LEVIER DE
VERROUILLAGE
DE BISEAU
Fig. 29
Fig. 30
