INSTALLATION DE PIED

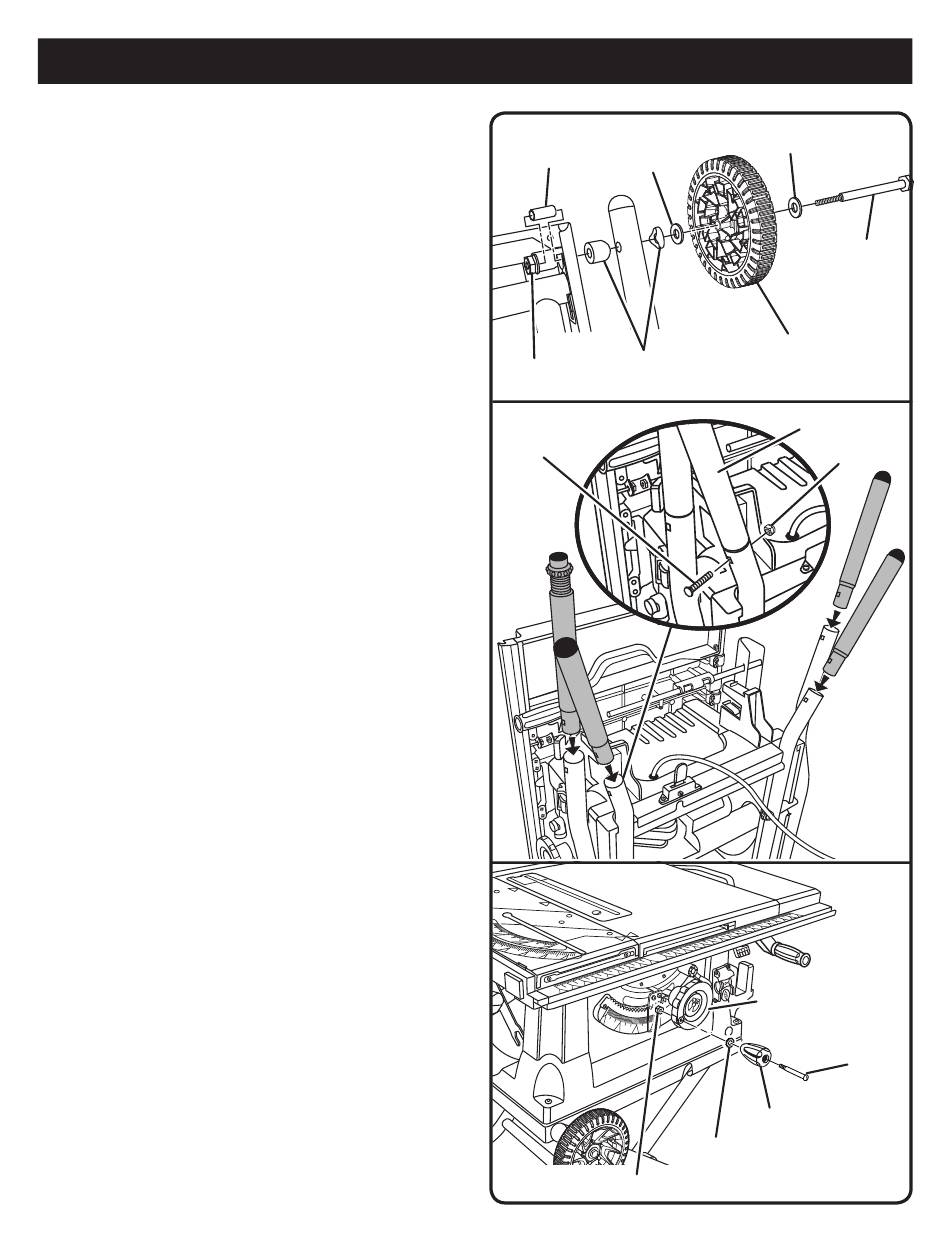

Voir la figure 7.
 Tenir la scie à table sur la fin selon la figure 7.
 Glisser la pied dans les tubes de position de jambe alig-
nant les trous dans les deux tubes.
 Enlever l'écrou de la fin du boulon de carrossier alors
insérer un boulon de carrossier dans le trou (de l'extérieur
vers l'intérieur). Serrer à la main avec écrou.
 Répéter ces étapes pour les autres pattes.
NOTE : Une fois la stand est dans une position relevée (voir
la page 16) la scie est niveau, serrer solidement les écrous.
Placer la scie sur le sol égal et vérifier la stabilité de la scie
avant l'usage.
MISE EN PLACE / MISE DE NIVEAU DE LA SCIE
Le stand étant déployé et la scie étant posée sur une surface
plane et horizontale, elle ne doit ni bouger, ni balancer d'un
côté à l'autre. Si elle balance, ajuster les pieds de mise de
niveau afin d'assurer sa stabilité.
 Tourner le pied vers la droite pour l'abaisser.
 Le tourner vers la gauche pour le relever.
INSTALLATION DE LA POIGNÉE
Voir la figure 8.
 Enlever la vis de la poignée par l'avoirtenir fermement
l'écrou et tourner la vis vers la gauche pour retirer com-
plètement l'écrou.
NOTE : Ne pas retirer la vis de la poignée ou la rondelle
de l'extrémité de la vis.
 Insérer l'écrou dans le trou en retrait du volant de réglage
de hauteur / biseau et le maintenir en place.
 Insérer la poignée, munie de la vis et de la rondelle dans
le trou du volant de réglage de hauteur / biseau.
 Serrer la vis en la tournant vers la droite avec un tournevis
plat.
All manuals and user guides at all-guides.com
ASSEMBLAGE
15
RONDELLE
MANCHON
PLATE
ESPACEURS
ÉCROU
BOULON DE
CARROSSIER
RONDELLE
ÉCROU
RONDELLE
PLATE
BOULON
ROUE
Fig. 6
TUBE DE
STAND
ÉCROU
Fig. 7
VOLANT DE RÉGLAGE
DE HAUTEUR / BISEAU
VIS
POIGNÉE
PLATE
Fig. 8
