6.3 Afficheur et éléments de configuration
6.3.1 Éléments d'affichage
Transmetteur pour tête de sonde

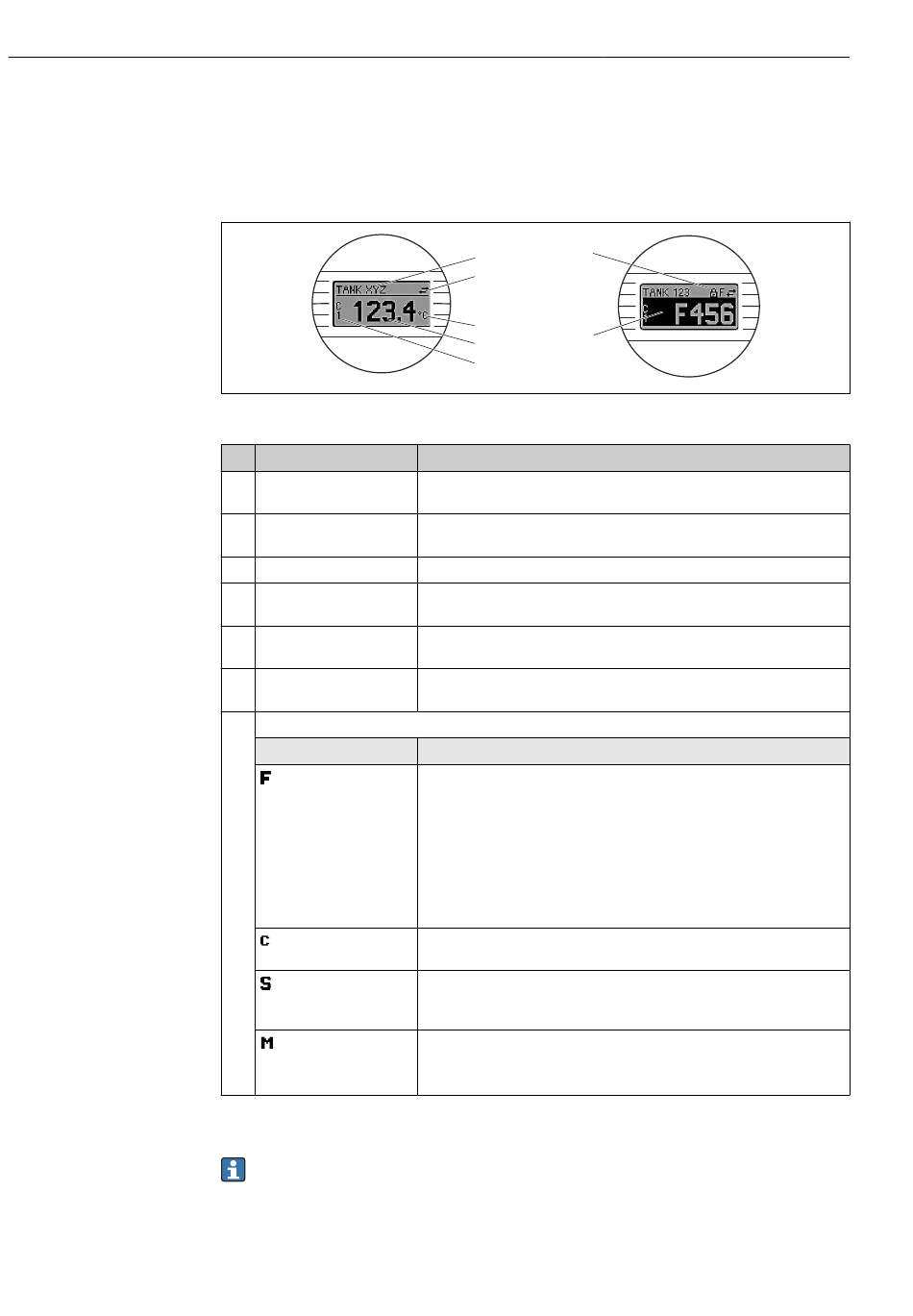

 19 Afficheur LCD optionnel pour transmetteur pour tête de sonde
Pos. Fonction
1 Affichage du TAG du point
de mesure
2 Symbole ' C ommunication'
3 Affichage des unités
4 Affichage de la valeur
mesurée
5 Affichage des valeurs/
voies S1, S2, DT, PV, I, %
6 Symbole ' C onfiguration
verrouillée'
7 Signaux d' é tat
Symboles
Transmetteur pour rail DIN
La version "transmetteur pour rail DIN" ne possède pas d' i nterface avec l' a fficheur LCD
et n' a donc pas d' a ffichage local.
6
1
2
3
7
4
5
Description
TAG du point de mesure, 32 caractères.
Le symbole de communication apparaît en cas d' a ccès en lecture ou écriture
via le protocole de bus de terrain.
Affichage des unités pour la valeur mesurée indiquée.
Affichage de la valeur mesurée actuelle.
p. ex. S1 pour une valeur mesurée de la voie 1 ou DT pour la température de
l' a ppareil
Le symbole ' c onfiguration verrouillée' apparaît lorsque la configuration est
verrouillée via le hardware.
Signification
Message d'erreur "Failure detected"
Une erreur de fonctionnement s' e st produite. La valeur mesurée n' e st plus
valable.
L' é cran affiche en alternance le message d' e rreur et "- - - -" (pas de valeur
mesurée valable disponible), voir la section "Événements de diagnostic".
L' é cran affiche en alternance le message d' e rreur et "- - - -" (pas de valeur
mesurée valable disponible).
Des informations détaillées sur les messages d' e rreur sont disponibles dans
le manuel de mise en service.
"Service mode"
L' a ppareil se trouve en mode maintenance (p. ex. pendant une simulation).
"Out of specification"
L' a ppareil fonctionne en dehors de ses spécifications techniques (p. ex.
pendant le démarrage ou le nettoyage).
"Maintenance required"
La maintenance de l' a ppareil est nécessaire. La valeur mesurée reste valable.
L' é cran affiche en alternance la valeur mesurée et le message d' é tat.
