Raccordement électrique
28
5.6 Garantir l'indice de protection
Afin de garantir le maintien de l' i ndice de protection IP67, le respect des points suivants
est obligatoire après une installation sur le terrain ou une maintenance :
• Le transmetteur doit être monté dans une tête de raccordement dotée d' u n indice de
protection approprié.
• Les joints du boîtier doivent être propres et intacts avant d' ê tre placés dans la rainure
prévue à cet effet. Les joints doivent être séchés, nettoyés ou remplacés si nécessaire.
• Les câbles de raccordement utilisés doivent avoir le diamètre extérieur spécifié (p. ex.
M20x1,5, diamètre de câble 8 ... 12 mm).
• Serrer fermement le presse-étoupe. →  17,  28
• Les câbles doivent être bouclés avant d' e ntrer dans le presse-étoupe ("piège à eau"). Ainsi,
l' h umidité qui peut se former ne peut pas pénétrer dans le presse-étoupe. Monter
l' a ppareil de telle sorte que les presse-étoupe ne soient pas orientés vers le haut.
→  17,  28
• Les presse-étoupe inutilisés doivent être remplacés par un bouchon aveugle.
• Ne pas retirer la gaine de protection du presse-étoupe.

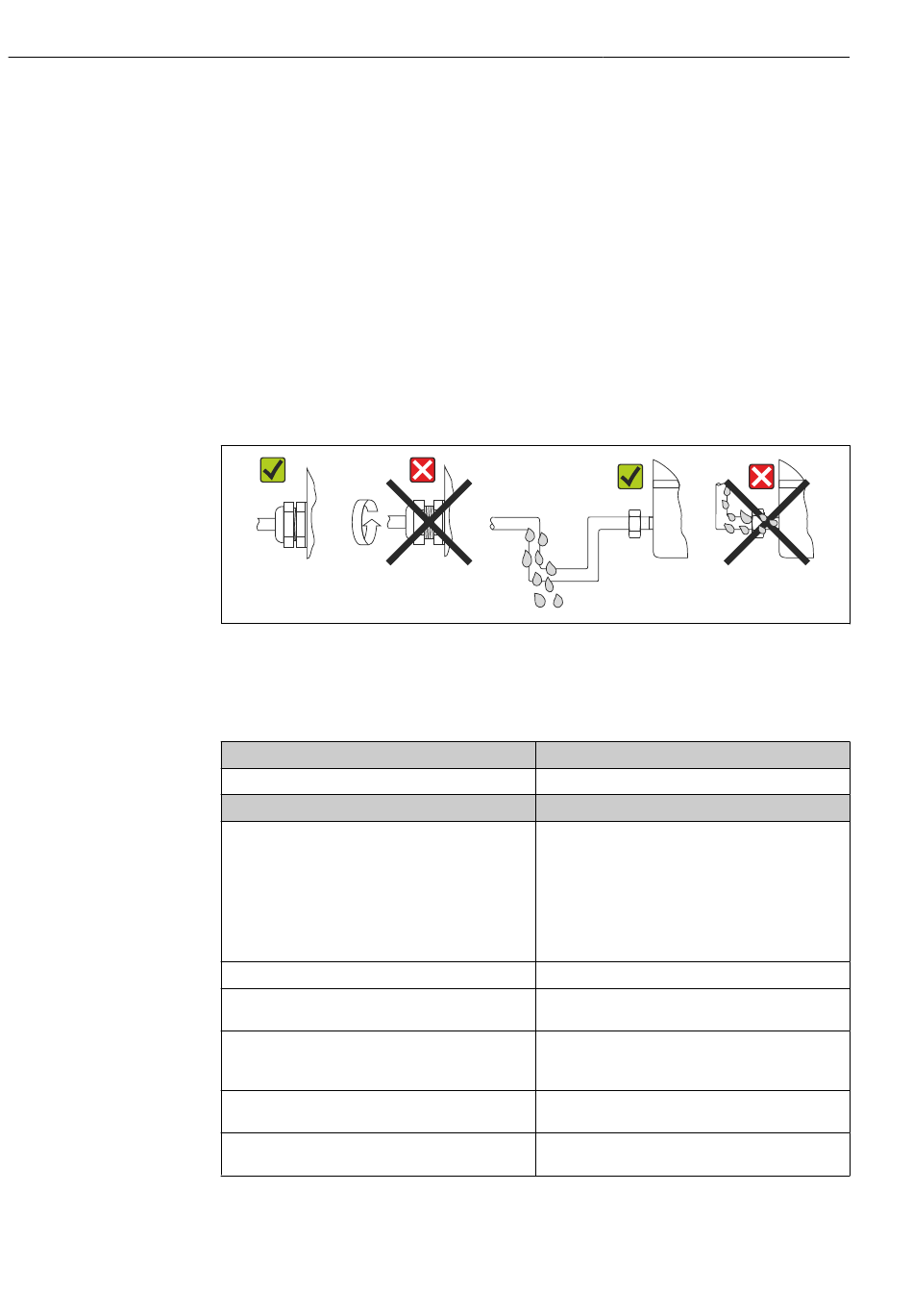

 17 Conseils de raccordement pour conserver l' i ndice de protection IP67
5.7 Contrôle du raccordement
État et spécifications de l'appareil
L' a ppareil ou le câble est-il intact (contrôle visuel) ?
Raccordement électrique
La tension d' a limentation correspond-elle aux
indications sur la plaque signalétique ?
Les câbles montés sont-ils libres de toute traction ?
Le câble d' a limentation et les câbles de signal sont-ils
correctement raccordés ?
Toutes les bornes à vis sont-elles bien serrées et les
connexions des bornes enfichables ont-elles été
contrôlées ?
Toutes les entrées de câble sont-elles montées, serrées
et étanches ?
Tous les couvercles de boîtier sont-ils montés et
fermement serrés ?
Remarques
--
Remarques
• Transmetteur pour tête de sonde : U = 11 ... 42 V
• Transmetteur pour rail DIN : U = 12 ... 42 V
• Mode SIL : U = 11 ... 32 V pour le transmetteur
DC
pour tête de sonde ou U = 12 ... 32 V
transmetteur pour rail DIN
• D' a utres valeurs sont valables dans la zone
explosible, voir les Conseils de sécurité (XA) Ex
correspondants.
--
→  22
--
--
--
iTEMP TMT82
A0024523
DC
DC
pour le
DC
