4"
(102 mm)
1-1/2"
Máx
Ø 1-3/4"
(44 mm)
5/8"
(16 mm)
1-1/2"
Máx
8" (203 mm) Mín

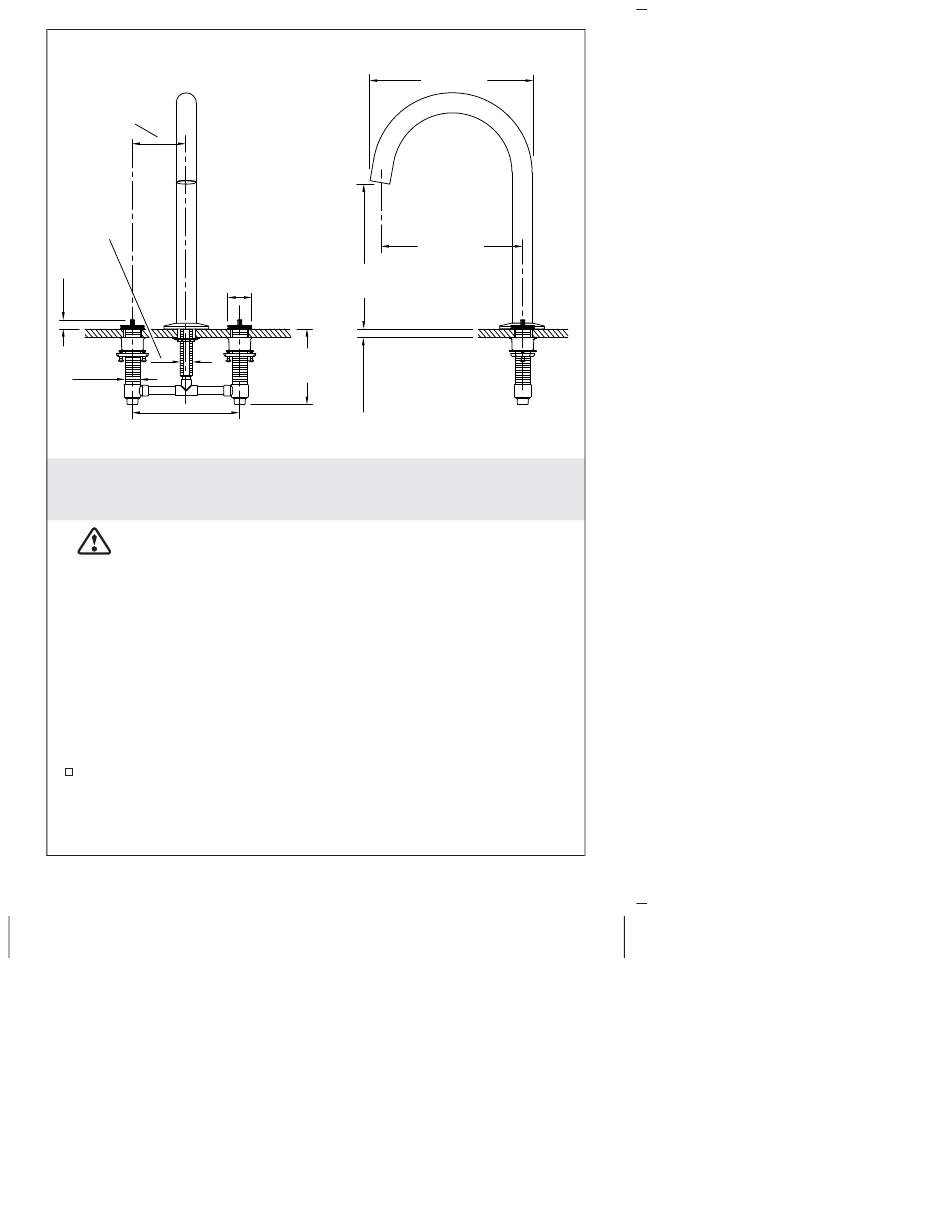

Diagrama de instalación
1. Prepare el sitio
PRECAUCIÓN: Riesgo de daños a la propiedad. Seleccione
una herramienta de corte adecuada para el tipo de superficie
de cubierta o reborde. Consulte las instrucciones del
fabricante de la superficie para obtener los procedimientos
correctos de corte.
NOTA: Para simplificar las tareas futuras de servicio, instale un
panel de acceso para alcanzar la tubería.
AVISO: En instalaciones estándar, ubique los cuerpos de las
válvulas a 4" (102 mm) del centro del surtidor, como se muestra en
el diagrama. Los cuerpos de las válvulas se pueden instalar en
cualquier lugar de la cubierta. Ajuste las dimensiones según sea
necesario.
En una cubierta acabada/reborde de bañera con grosor menor de
5/8" (16 mm): Instale un refuerzo de madera a la cara inferior de
la cubierta o del reborde. El grosor total del material de refuerzo
y de la cubierta o el reborde no debe exceder 3" (76 mm).
Kohler Co.
8-9/16"
(217 mm)
7-1/2"
(191 mm)
7-3/4"
(197 mm)
5/8"
5-5/8"
(16 mm) Mín
(143 mm)
3"
(76 mm) Máx
Español-3
1317801-2-A
