Terminaison du bus
La terminaison du bus doit être entièrement conforme à la norme EN 50131-3. La centrale
et les périphériques du bus ont une connexion de terminaison sur leur circuit imprimé.
Le montage d'un cavalier sur la connexion ajoute une terminaison au câble.
Dans une configuration en bus, monter les cavaliers de terminaison sur les périphériques
à chaque extrémité de la chaîne. Dans une configuration en étoile, procéder à une
terminaison sur les deux périphériques aux extrémités des câbles les plus longs (figure 6).
Configuration en bus
terminaison
1 000
terminaison
Baisse de tension
Pour que le système fonctionne correctement, la tension au niveau de chaque dispositif
NE doit PAS être inférieure à 10,5 V, même sur la batterie de secours, et de préférence
supérieure à 12 V pour éviter tout comportement inattendu. Pour un détecteur filaire, la
tension minimale est générale de 9,5 V mais cela dépend du type de détecteur (voir la
notice du détecteur).
Le câble standard d'alarme 7/0.2 a une résistance de 8 Ohms par 100 m par conducteur.
La baisse de tension est calculée à l'aide de la formule suivante : baisse de tension =
courant consommé x longueur du câble x 0,08 x 2.
Le Tableau 7 illustre la baisse de tension par rapport au courant consommé et à la longueur
du câble. La zone ombrée indique où la baisse de tension entraînerait une baisse de la
tension du bus de 13,8 V à moins de 12,0 V si un câble à un conducteur est utilisé.
Planification de l'installation
Étoile 1
1 000 m
terminaison

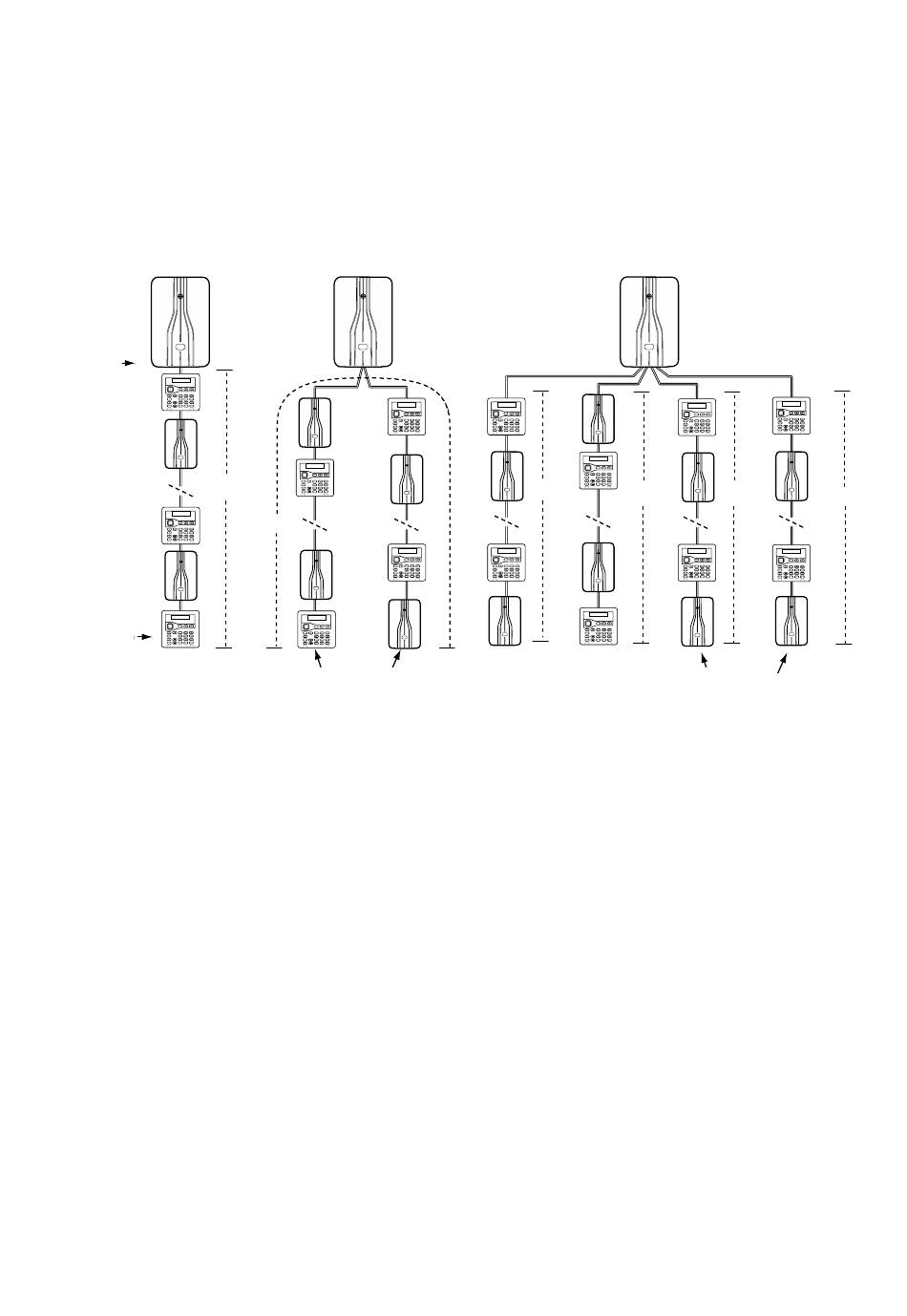

Figure 6. Terminaison du bus
20 m
Page 29
Étoile 2
10 m
50 m
terminaison
100 m
