8 Motorsense zusammenbauen
► Bedienungsgriff (8) so auf das Griffrohr (3)
setzen, dass die Bohrung des Bedienungs‐
griffs mit der Bohrung des Griffrohrs fluchtet
und dass der Schalthebel in Richtung des
Getriebegehäuses zeigt.
► Mutter (7) einsetzen.
► Schraube (6) eindrehen und fest anziehen.
Der Zweihandgriff muss nicht wieder abgebaut
werden.

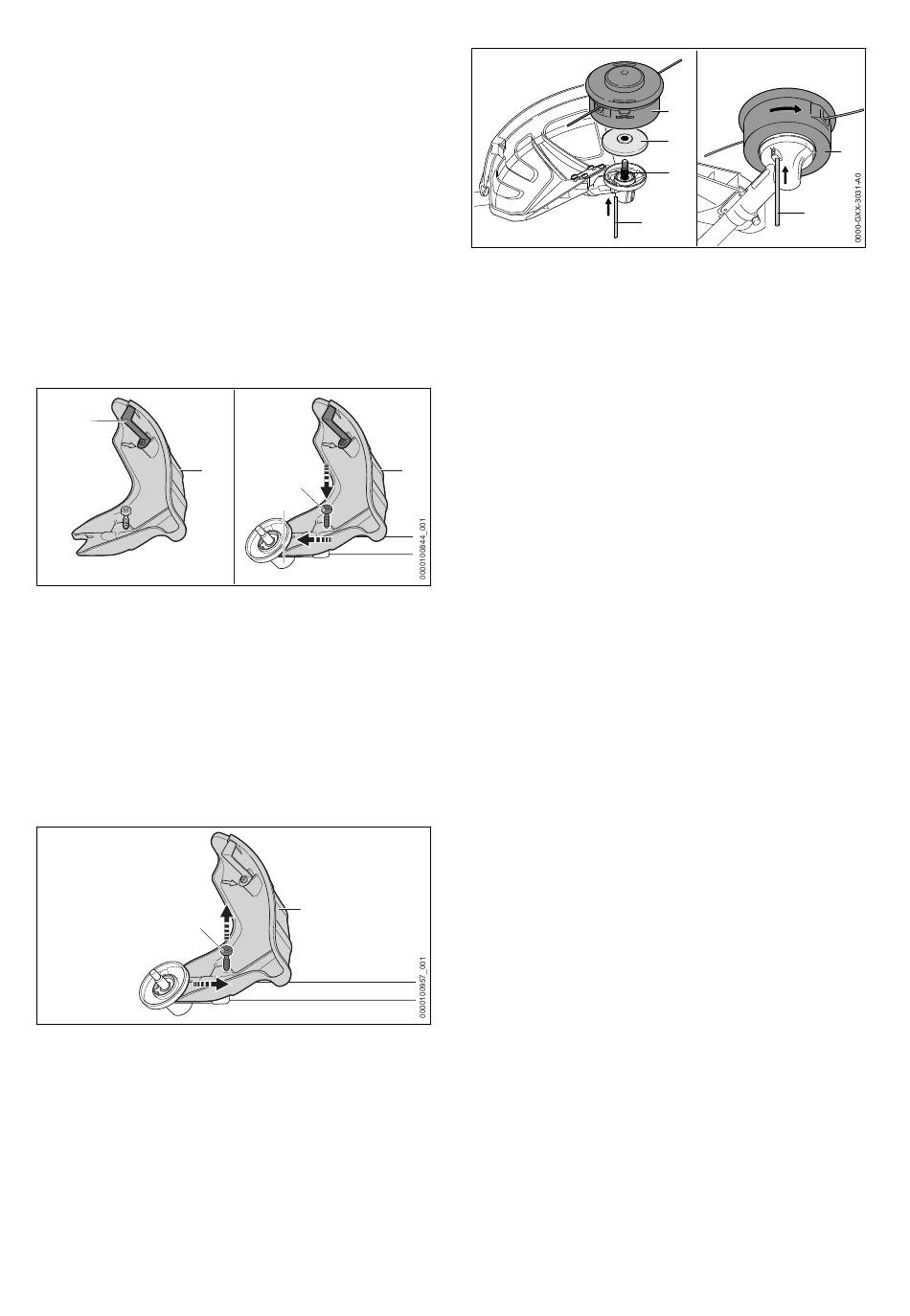

8.2 Schutz anbauen und abbauen
8.2.1 Schutz anbauen
► Motorsense ausschalten und Akku herausneh‐
men.
1
2
Das Ablängmesser (1) ist bereits in den
Schutz (2) eingebaut und darf nicht ausgebaut
werden.
► Schutz (2) bis zum Anschlag in die Führungen
am Getriebegehäuse schieben.
► Schraube (3) eindrehen und fest anziehen.
8.2.2 Schutz abbauen
► Motorsense ausschalten und Akku herausneh‐
men.
2
► Schraube (2) herausdrehen.
► Schutz (1) abziehen.
8.3 Mähkopf anbauen und
abbauen
8.3.1 Mähkopf anbauen
► Motorsense ausschalten und Akku herausneh‐
men.
0458-028-9601-A
2
3
4
1
► Druckteller (2) so auf die Welle (3) legen, dass
der kleinere Durchmesser nach oben zeigt.
► Mähkopf (1) auf die Welle (3) setzen und von
Hand gegen den Uhrzeigersinn drehen.
► Steckdorn (4) bis zum Anschlag in die Boh‐
rung drücken und gedrückt halten.
► Mähkopf (1) solange gegen den Uhrzeigersinn
drehen, bis der Steckdorn (4) einrastet.
Die Welle (3) ist blockiert.
► Mähkopf (1) von Hand fest anziehen.
► Steckdorn (4) abziehen.
8.3.2 Mähkopf abbauen
► Motorsense ausschalten und Akku herausneh‐
men.
► Steckdorn bis zum Anschlag in die Bohrung
drücken und gedrückt halten.
► Mähkopf solange drehen, bis der Steckdorn
einrastet.
Die Welle ist blockiert.
► Mähkopf im Uhrzeigersinn herausdrehen.
► Druckteller abnehmen.
► Steckdorn abziehen.
8.4 Metall-Schneidwerkzeug
anbauen und abbauen
8.4.1 Metall-Schneidwerkzeug anbauen
► Motor abstellen.
deutsch
1
2
3
4
4
1
