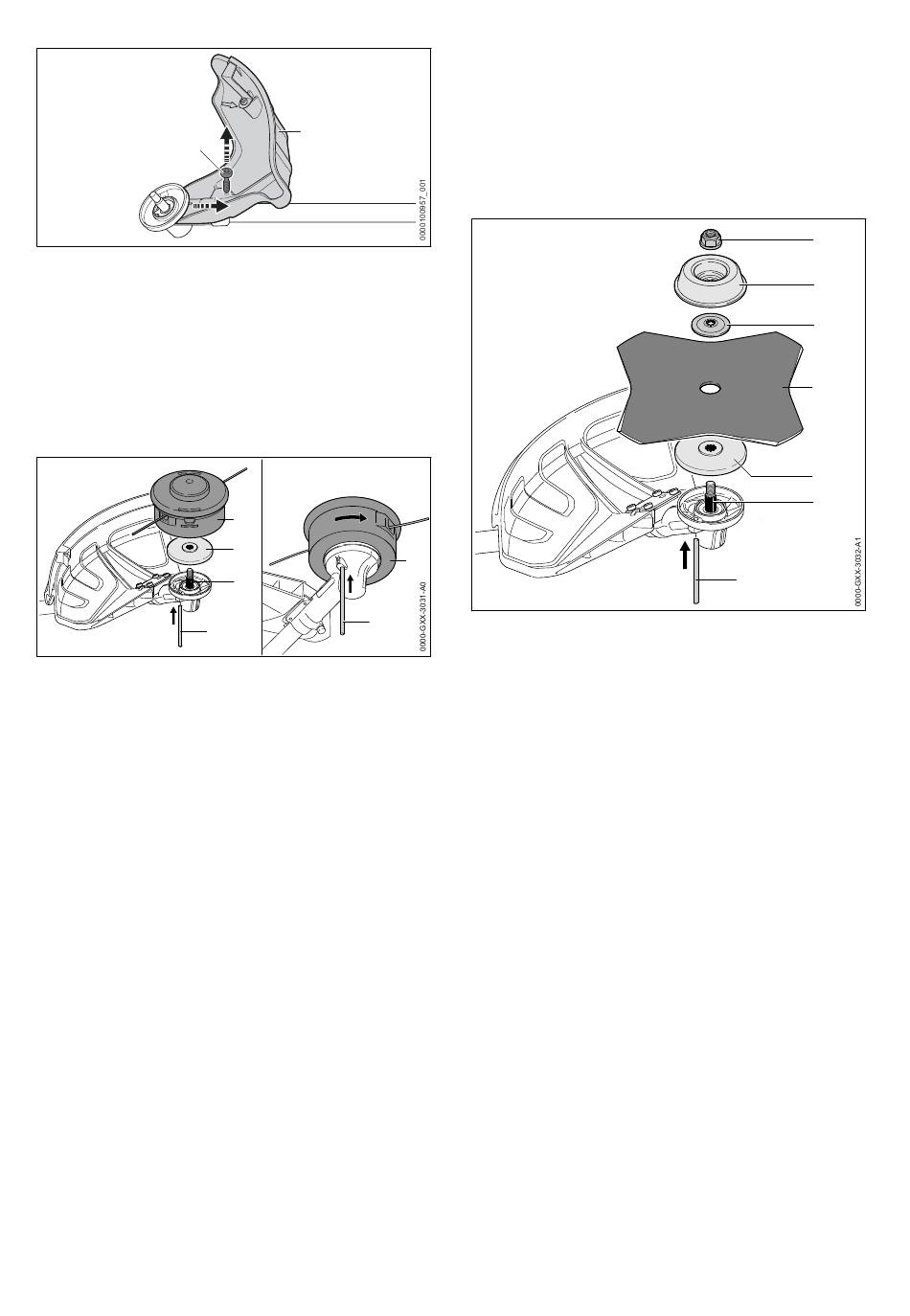

8 Assemblage de la débroussailleuse
2
► Dévisser la vis (2).
► Enlever le capot protecteur (1).
8.3
Montage et démontage de la
tête faucheuse
8.3.1
Montage d'une tête faucheuse
► Arrêter la débroussailleuse et retirer la batte‐
rie.
► Poser le disque de pression (2) sur l'arbre (3)
de telle sorte que le côté de plus petit diamè‐
tre soit orienté vers le haut.
► Poser la tête faucheuse (1) sur l'arbre (3) et la
faire tourner à la main dans le sens inverse
des aiguilles d'une montre.
► Glisser le mandrin de calage (4) jusqu'en
butée dans l'orifice et le maintenir enfoncé.
► Faire tourner la tête faucheuse (1) dans le
sens inverse des aiguilles d'une montre jus‐
qu'à ce que le mandrin de calage (4) s'encli‐
quette.
L'arbre (3) est bloqué.
► Serrer fermement la tête faucheuse (1) à la
main.
► Enlever le mandrin de calage (4).
8.3.2
Démontage de la tête faucheuse
► Arrêter la débroussailleuse et retirer la batte‐
rie.
► Glisser le mandrin de calage jusqu'en butée
dans l'orifice et le maintenir enfoncé.
► Faire tourner la tête faucheuse jusqu'à ce que
le mandrin de calage s'encliquette.
L'arbre est bloqué.
► Dévisser la tête faucheuse en tournant dans le
sens des aiguilles d'une montre.
► Enlever le disque de pression.
0458-028-9601-A
1
1
2
3
4
4
► Enlever le mandrin de calage.
8.4
Montage et démontage d'un
outil de coupe métallique
8.4.1
Montage d'un outil de coupe métalli‐
que
► Arrêter le moteur.
1
► Poser le disque de pression (5) sur l'arbre (6)
de telle sorte que le côté de plus petit diamè‐
tre soit orienté vers le haut.
► Poser l'outil de coupe métallique (4) sur le dis‐
que de pression (5). Si l'on utilise un couteau
à herbe à plus de 4 tranchants : monter l'outil
de telle sorte que les tranchants soient orien‐
tés dans le même sens que la flèche marquée
sur le capot protecteur pour indiquer le sens
de rotation.
► Poser la rondelle de pression (3) sur l'outil de
coupe métallique (4) de telle sorte que la face
bombée soit orientée vers le haut.
► Poser le bol glisseur (2) sur la rondelle de
pression (3) de telle sorte que le côté fermé
soit orienté vers le haut.
► Glisser le mandrin de calage (7) jusqu'en
butée dans l'orifice et le maintenir enfoncé.
► Faire tourner l'outil de coupe métallique (4)
dans le sens inverse des aiguilles d'une mon‐
tre jusqu'à ce que le mandrin de calage (7)
s'encliquette.
L'arbre (6) est bloqué.
► Visser et serrer fermement l'écrou (1) en tour‐
nant dans le sens inverse des aiguilles d'une
montre.
► Enlever le mandrin de calage (7).
français
1
2
3
4
5
6
7
