Pièces détachées / Reserveonderdelen

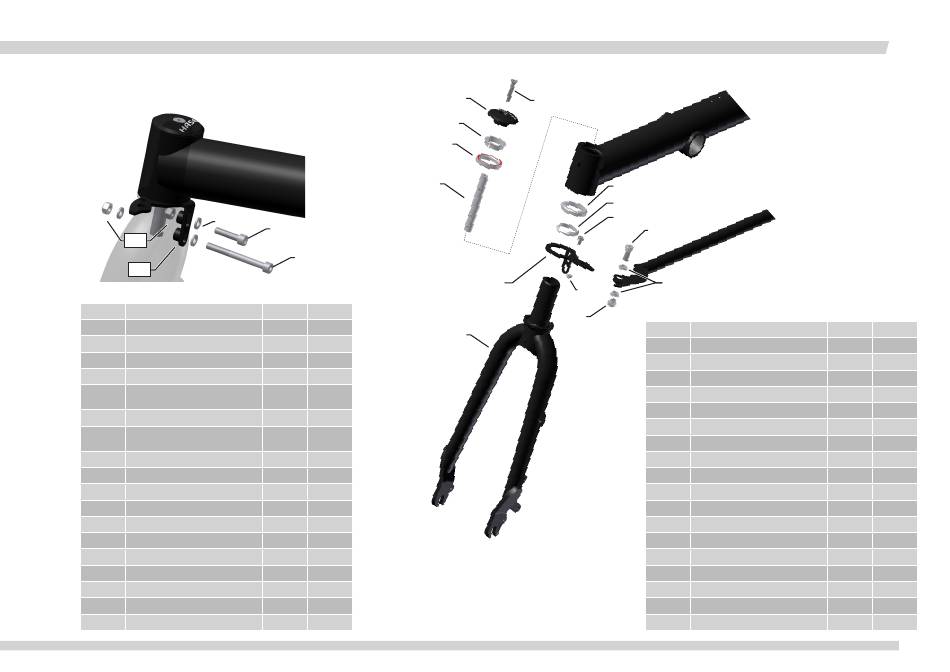

Fourche suspendue 20'' avec jeu de direction, option
16
18
17
Repère Désignation
1 Vis de serrage aheadset M6 x 40
2 Capot aheadset
3 Cône de roulement aheadset
4 Roulement cartouche aheadset
Douille de blocage JDD aheadset,
5
longue
6 Cône de fourche JDD aheadset
Platine de fixation fourche-biellette
7
de direction
8 Fourche suspendue, aluminium, 20''
9 Vis de fixation biellette de direction
10 Palier lisse GFM-1012-035
11 Écrou de fixation biellette de direction
12 Vis hexacave M5 x 8
13 Écrou M5 autofreiné
14 Vis hexacave M6 x 25
15 Vis hexacave M6 x 60
16 Rondelle inox, M6 Ø ext = 2 x Ø int.
17 Entretoise fourche 20"
18 Écrou M6 autofreiné
www.hasebikes.com
3
4
5
14
15
Réf. art. Quantité
22577 1
21130 1
20547 1
20550 2
23123 1
20548 1
20924 1
22805 1
22590 1
24556 2
22591 1
23653 1
20707 1
20693 1
20714 1
20581 3
24356 2
20643 2
2 1
4
6
12
7
13
11
8
20'' stijve vork met balhoofd, optie
9
10
Nr. Benaming
1 Ahead-borgschroef M6 x 40
2 Ahead-kap
3 Ahead-vorkklemconus
4 Ahead-cartridge-lager
5 Ahead-balhoofd tegenhouder, lang
6 Ahead-vorkconus
7 Vork-stuurverbinding
8 Stijve vork, aluminium, 20"
9 Bevestigingsschroeven stuurstang
10 Glijlager GFM-1012-035
11 Bevestigingsmoeren stuurstang
12 Inbusschroef M5 x 8
13 M5-moer, zelfborgend
14 Inbusschroef M6 x 25
15 Inbusschroef M6 x 60
16 Onderlegring VA, M6 D=2d
17 Afstandshuls vork
18 M6-moer, zelfborgend
TRIX
Art.-nr. Aantal
22577 1
21130 1
20547 1
20550 2
23123 1
20548 1
20924 1
22805 1
22590 1
24556 2
22591 1
23653 1
20707 1
20693 1
20714 1
20581 3
24356 2
20643 2
