Montage | Montage sur un socle Single-Pos
4.3

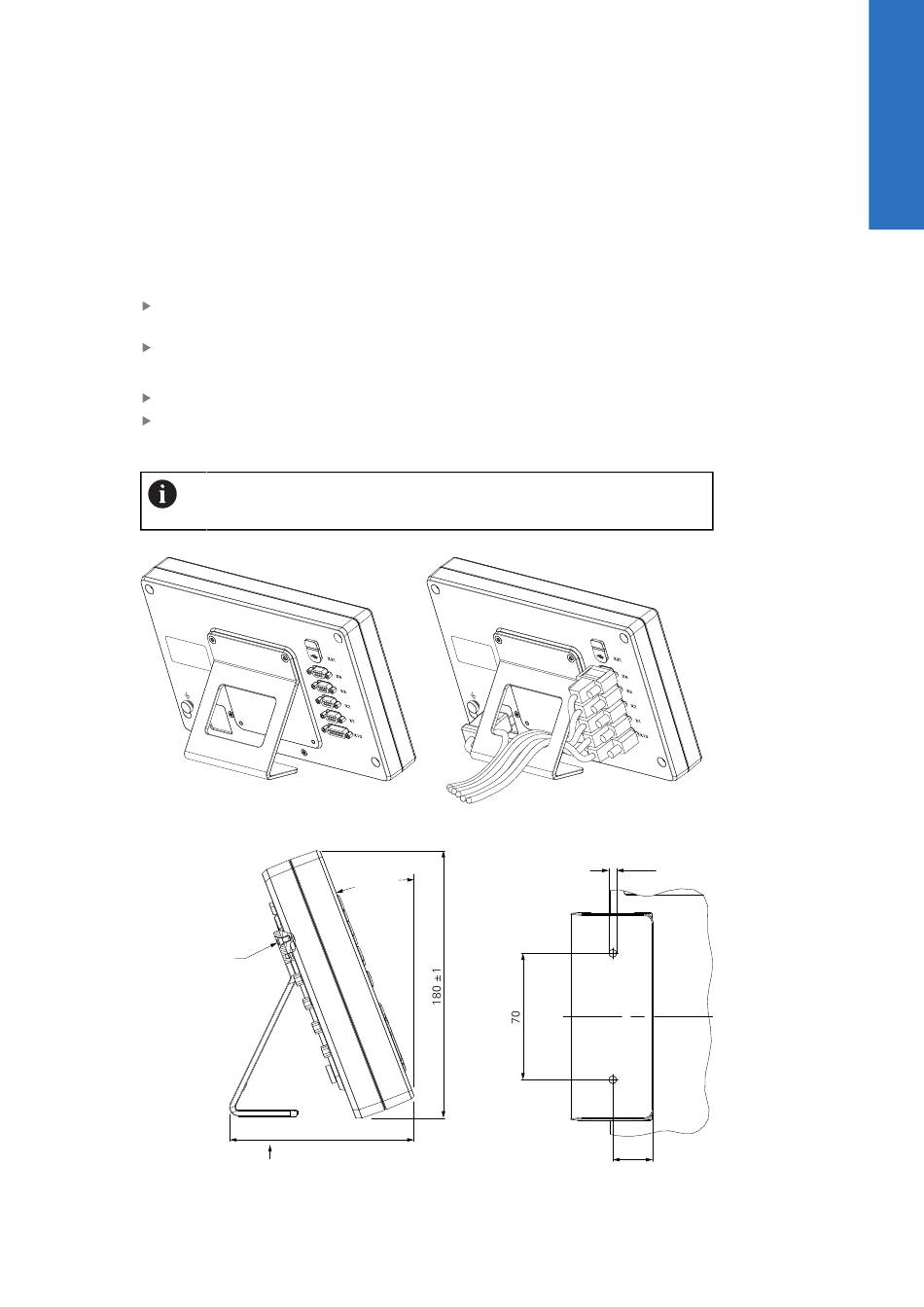

Montage sur un socle Single-Pos
Le socle "Single-Pos" vous permet de positionner l'appareil sur une surface plane,
avec un angle d'inclinaison de 20°, et de le fixer à cette surface.
Monter le socle à l'aide des trous taraudés VESA 100 qui sont situés au dos de
l'appareil, en haut
Utiliser un tournevis Torx T20 pour serrer les vis à tête fraisée M4 x 8 ISO 14581,
incluses dans la livraison
Respecter le couple de serrage autorisé de 2,6 Nm
Sécuriser l'appareil de manière à éviter qu'il bouge une fois en service
Fixer les patins auto-adhésifs en caoutchouc fournis en dessous de l'appareil
Si vous ne vissez pas l'appareil à une surface, fixer les patins auto-adhésifs en
caoutchouc sous le socle.
Ne fixez les patins en caoutchouc sous le socle que si vous ne vissez pas
l'appareil à une surface.
DRO304
Dimensions du socle Single-Pos
ISO 14510-M4x8
Md = 2.6 Nm
ACU-RITE | DRO200, DRO300 | Manuel d'utilisation | 11/2022
21° ±2°
124 ±1
A
A
¬4.2
22.2
4
35
