Définition du point d'origine d'une pièce sans fonction de palpage

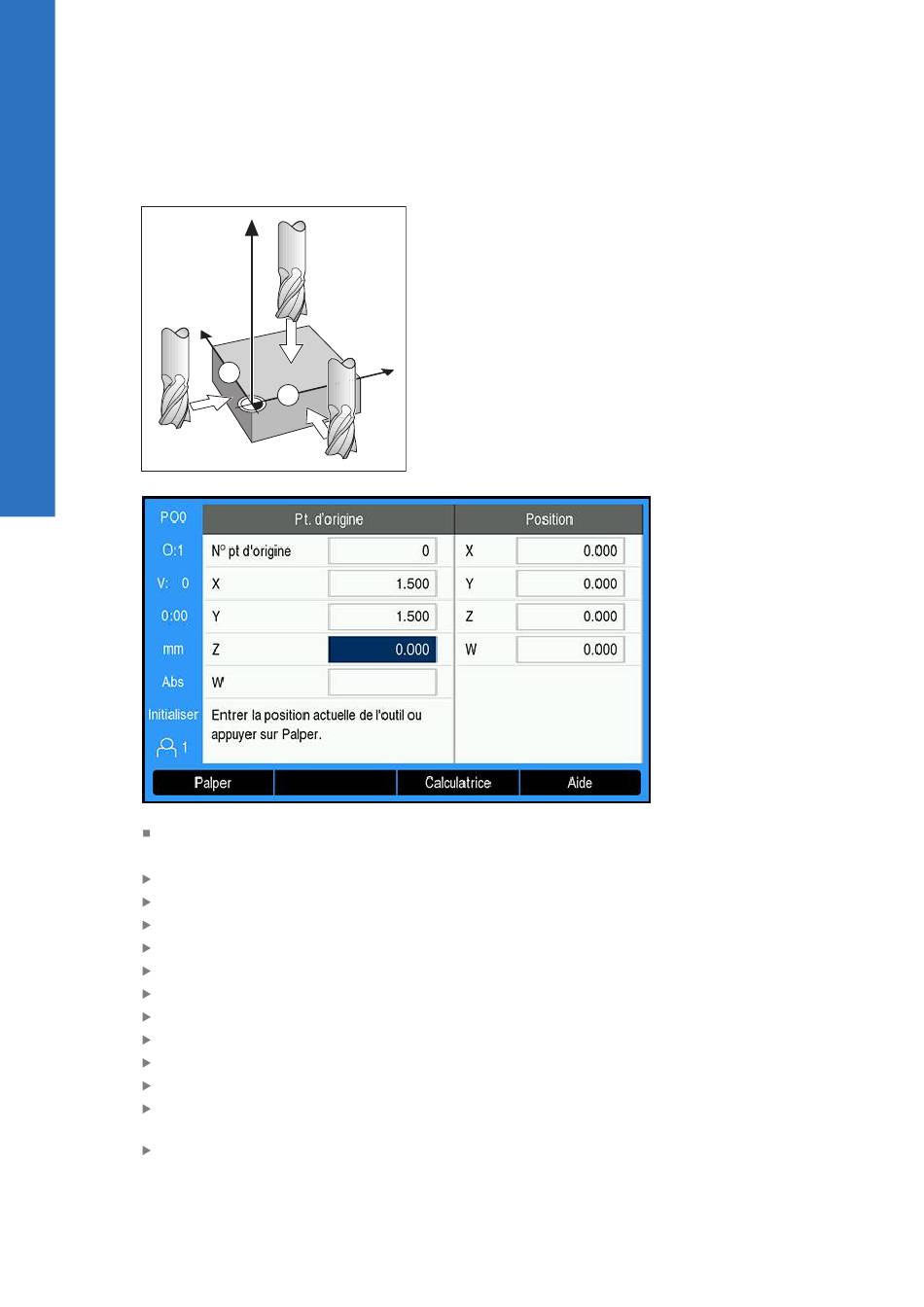

Axes utilisés dans cet exemple : X - Y - Z
Pour définir un point d'origine sans fonction de palpage :
Appuyer sur la softkey Pt d'origine
Entrer le N° pt d'origine
Mettre le champ de l'axe X en surbrillance
Palper la pièce au niveau de l'arête
Entrer la position du centre de l'outil (X = 1,5 mm)
Mettre le champ de l'axe Y en surbrillance
Palper la pièce au niveau de l'arête
Entrer la position du centre de l'outil (Y = 1,5 mm)
Mettre le champ de l'axe Z en surbrillance
Palper la surface de la pièce
Entrer la position de la pointe de l'outil (Z = 0 mm) pour la coordonnée Z du point
d'origine
Appuyer sur la touche Enter
