Opérations de tournage spécifiques | Vectorisation
10.8
Vectorisation
La vectorisation décompose un déplacement en ses deux composantes
vectorielles : l'axe longitudinal et l'axe transversal. Lors du filetage, par exemple, la
vectorisation permet de visualiser le diamètre de filetage dans l'affichage de l'axe
X même si vous êtes en train de déplacer l'outil de coupe avec la manivelle de l'axe
de composante. Si la vectorisation est activée, vous pouvez présélectionner une
valeur pour le rayon ou le diamètre souhaité dans l'axe X de manière à usiner en
décomptant vers zéro.
Si vous utilisez la fonction Vectorisation, le système de mesure du petit
chariot (axe de composante) doit être affecté à l'axe d'affichage inférieur.
La composante transversale du déplacement de l'axe est affichée à l'axe
d'affichage supérieur. La composante longitudinale du déplacement de
l'axe est alors indiquée à l'axe d'affichage médian.

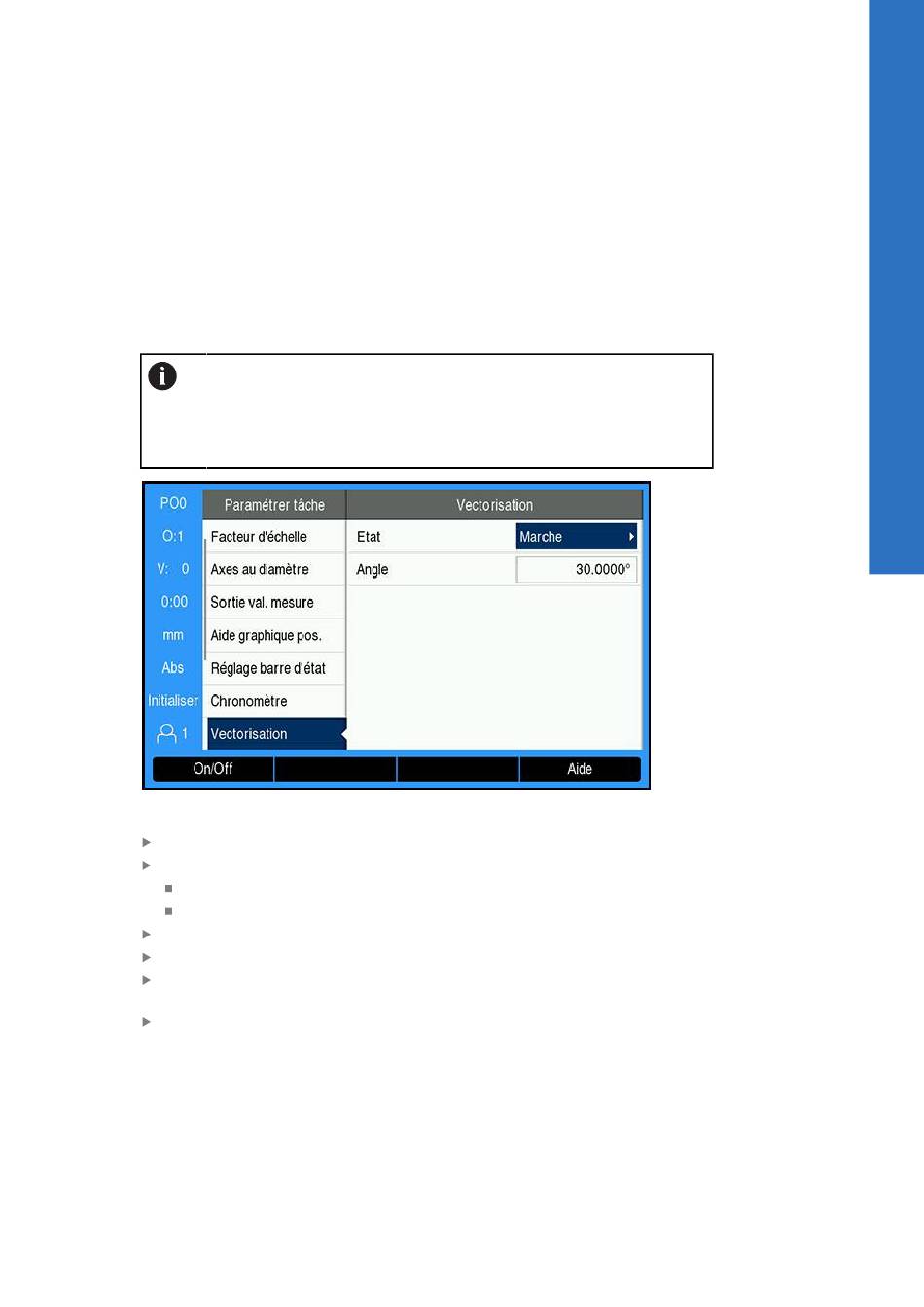

Pour activer la vectorisation :
Appuyer sur la softkey Réglages
Ouvrir dans l'ordre :
Paramétrer tâche
Vectorisation
Appuyer sur la softkey On/Off et sélectionner On pour activer l'Vectorisation
Sélectionner le champ Angle
Entrer l'angle entre le chariot longitudinal et le petit chariot, sachant que 0°
signifie que le petit chariot se déplace parallèlement à l'axe longitudinal
Appuyer sur la touche Enter pour sauvegarder les modifications apportées aux
paramètres du menu Vectorisation et revenir au menu Paramétrer tâche
ACU-RITE | DRO200, DRO300 | Manuel d'utilisation | 11/2022
