11
11.1
Généralités
Ce chapitre décrit les utilisations et fonctions spécifiques à l'appareil DRO203Q.
La fonctionnalité de métrologie peut être utilisée avec des projecteurs de profil, des
microscopes de mesure ou des systèmes de mesure par vidéo. Elle s'intègre au sein
d'une ligne de production ou d'un contrôle final de qualité.
Les fonctions suivantes sont disponibles :
Deux points d'origine pour mesures absolues ou incrémentales
Touches de remise à zéro et de présélection des axes pour définir les points
d'origine
Compensation d'erreur linéaire, segmentée et non linéaire
Compensation d'alignement de la pièce
Les mesures de figures peuvent inclure :
Mesures des figures géométriques des pièces
Création de figures par introduction de données géométriques
Création de nouvelles figures à partir de figures existantes
Mesure, création et construction des types de figures suivants :
Point
Droite
Les résultats des mesures sont envoyés à un périphérique de stockage de masse
USB ou à un PC
Figures de pièce
Une figure est une forme géométrique mesurée.

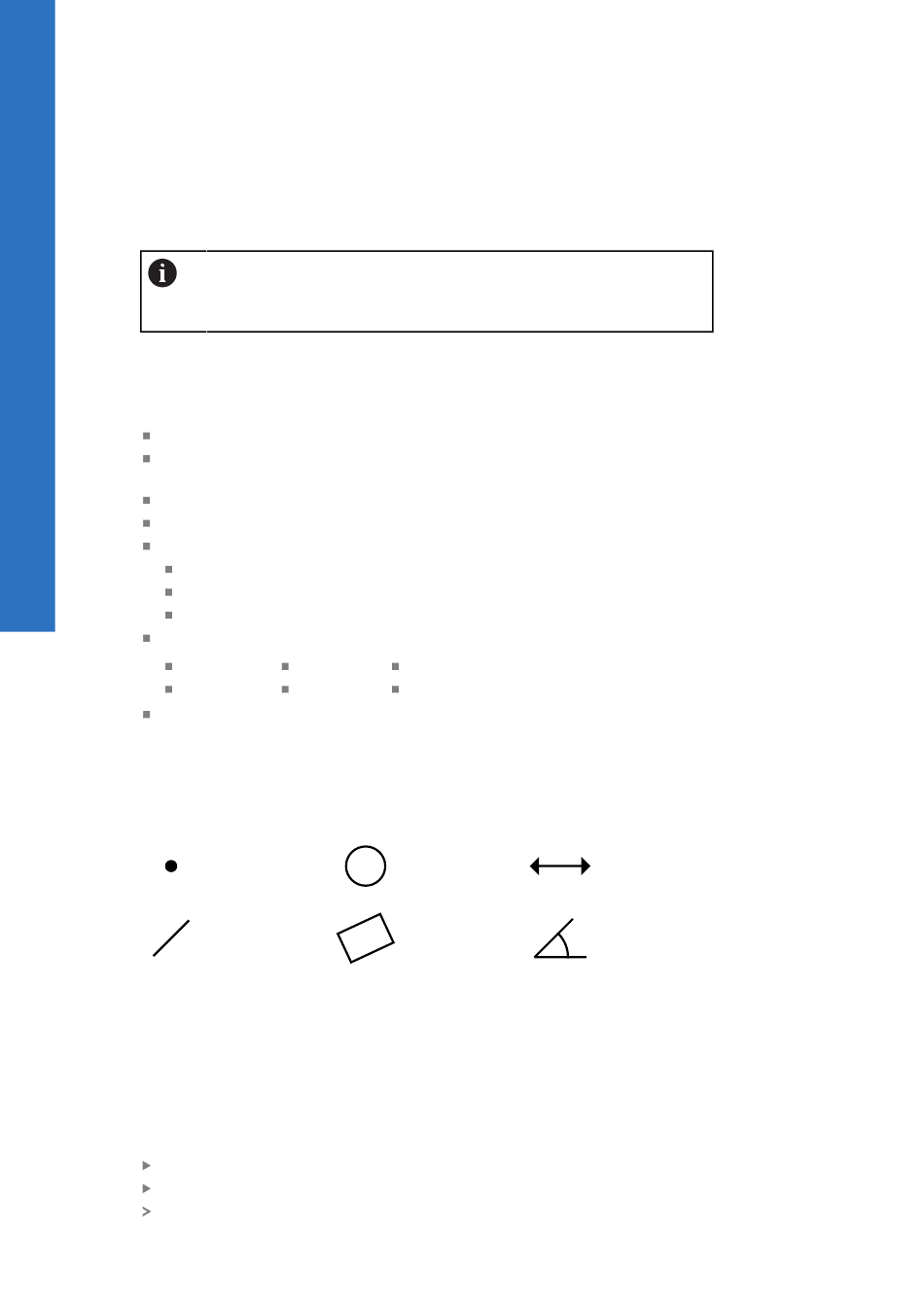

Il existe six types de figures :
Chaque type de figure possède des informations de dimension différentes. Par
exemple, un cercle possède un centre et un rayon, un point possède une position, et
un angle des degrés.
Les figures sont créées en palpant des points qui définissent la géométrie de la
pièce. Par exemple, plusieurs points palpés sur la périphérie d'un cercle définissent
sa géométrie. Une représentation numérique et graphique assiste l'opérateur.
Les points de données sont palpés à l'aide d'un réticule.
Pour palper un point de données :
Déplacer la table pour amener le réticule au niveau du point souhaité sur la figure
Appuyer sur la touche Enter
Le point palpé est ajouté aux points exigés pour mesurer la figure
Informations complémentaires : "Mesure de figures de pièce", Page 178.
162
Assurez-vous d'avoir lu et compris le contenu du chapitre "Opération de
base" avant de procéder aux actions décrites dans le présent chapitre
Informations complémentaires : "Opération de base", Page 55
Cercle
Alignement
Point
Droite
Fonctions spécifiques à la métrologie | Généralités
Distance
Angle
Cercle
Alignement
ACU-RITE | DRO200, DRO300 | Manuel d'utilisation | 11/2022
Distance
Angle
