Utilisation de l'IOB 610 | Electroérosion (EDM)
Activée
Lorsque l'Electroérosion (EDM) est activée :
Les relais de dégagement, d'arrêt et de maintien de position sont actifs
L'icône d'Electroérosion (EDM) à côté de la position Z actuelle en mode
d'affichage VISU ou Electroérosion (EDM)
Lorsque l'Electroérosion (EDM) est activée en premier, si l'axe se déplace vers le
haut, l'icône d'Electroérosion (EDM) s'affiche en rouge pour indiquer que le cycle
d'étincelage n'a pas démarré.

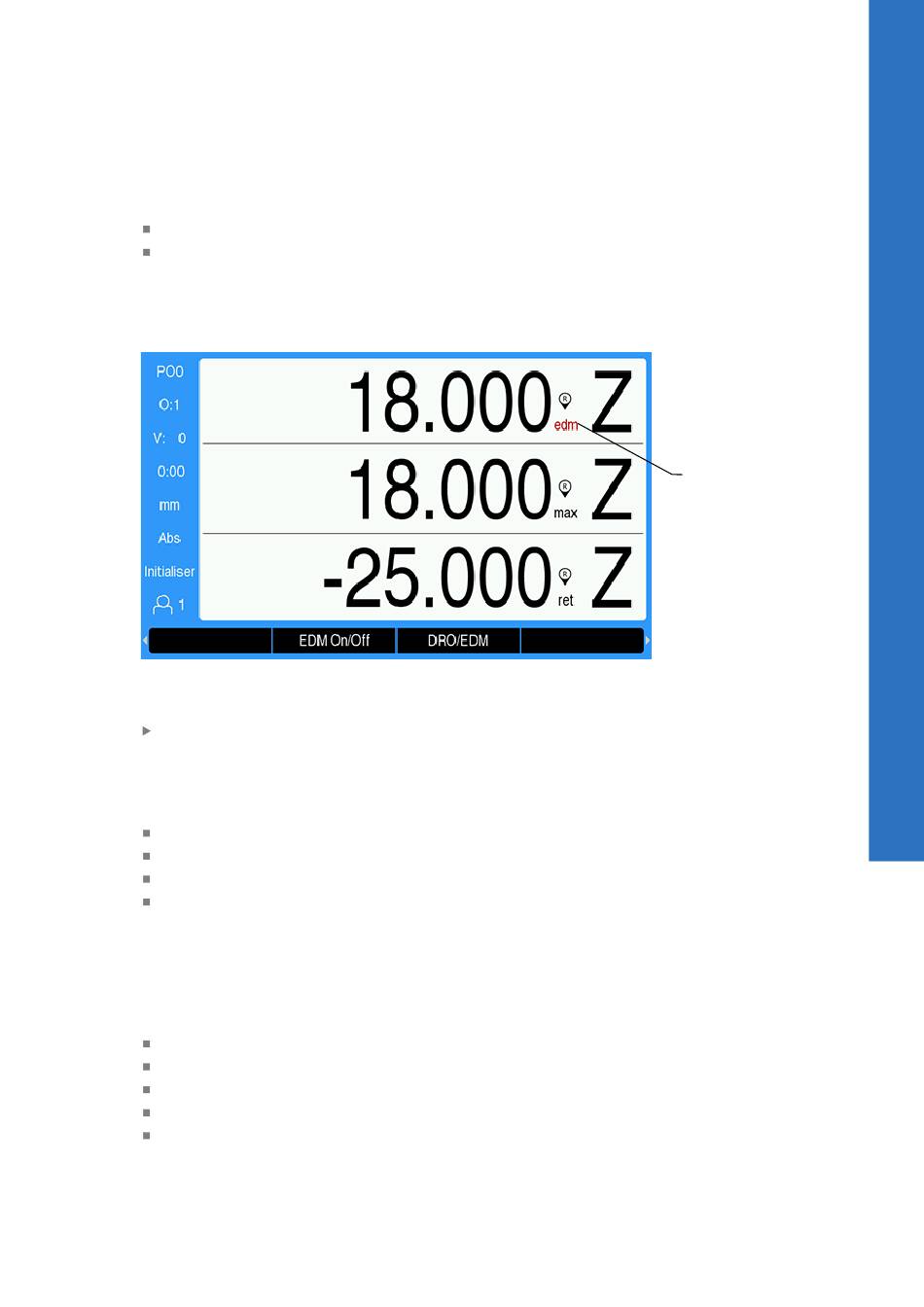

1 Déplacement de l'axe vers le haut, cycle d'étincelage non démarré
Pour activer ou désactiver l'Electroérosion (EDM) :
Appuyer sur la softkey EDM On/Off du mode d'affichage VISU ou Electroérosion
(EDM)
Etats de fonctionnement de l'EDM
Le cycle d'usinage de l'EDM implique le séquençage via une série d'états :
En service
Etincelage
Arrêt (en option)
Dégager
En service
Le mode En service indique que le système est prêt à passer dans un état
d'étincelage. Le système passe en état Prêt lorsque l'Electroérosion (EDM) est
activée ou à la fin d'un mode Dégagement.
Etat En service :
Le relais de dégagement est alimenté (ne pas dégager)
Le relais de position d'arrêt est hors tension (pas en état d'arrêt)
Le relais de position est hors tension (pas en dessous de la cible)
La profondeur maximale suit le mouvement descendant du vérin
La détection Course relevage max. n'est pas contrôlée
ACU-RITE | DRO200, DRO300 | Manuel d'utilisation | 11/2022
