Opérations de tournage spécifiques | Calculatrice de cône

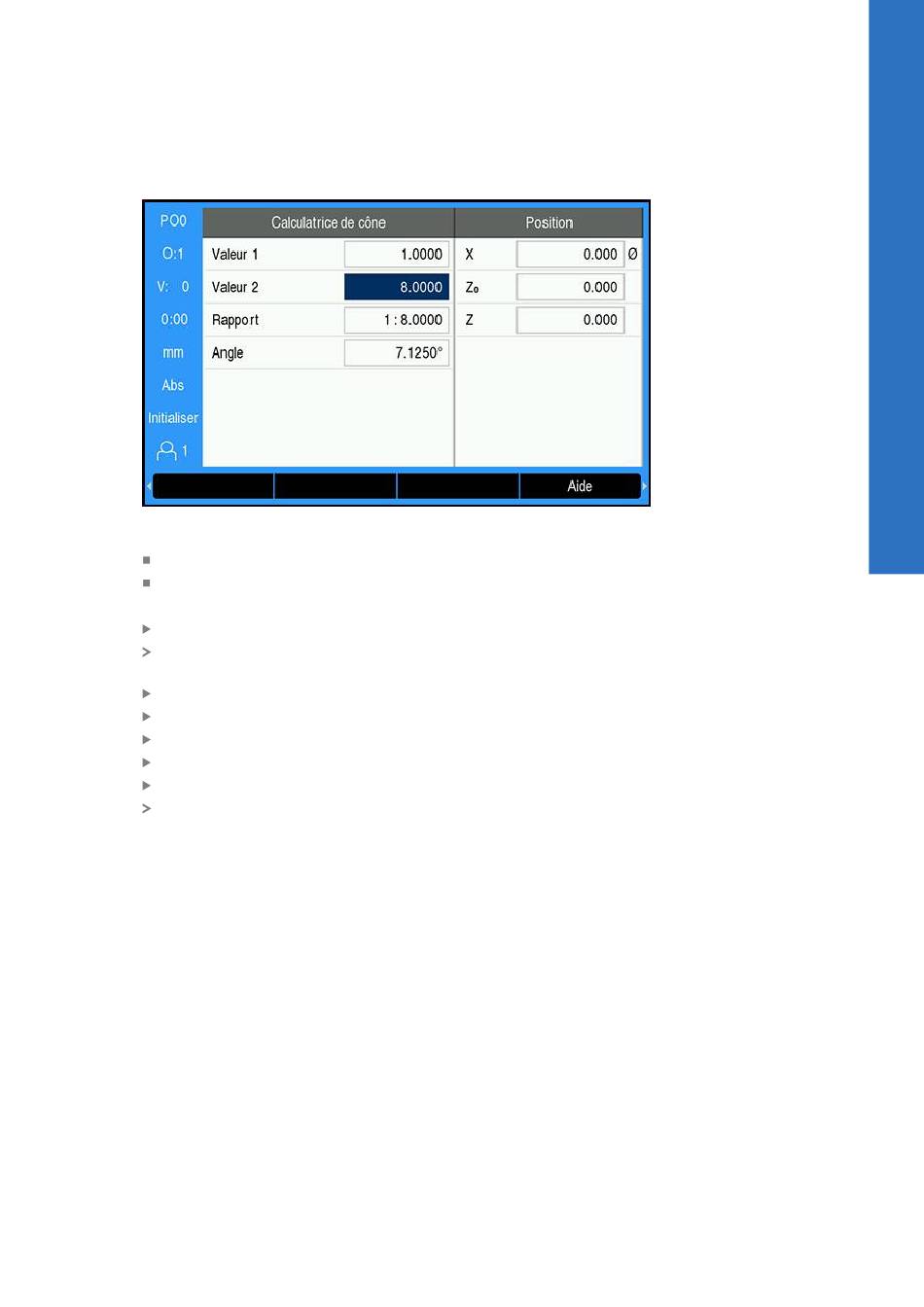

Calculer un cône avec une modification de rayon ou de longueur connue
Données requises pour le calcul du rapport du cône :
Modification du rayon du cône
la longueur du cône
Pour calculer un cône avec une modification de rayon ou de longueur du cône :
Appuyer sur la softkey Calculatrice
Le choix de softkeys proposées se modifie pour inclure les fonctions de la
calculatrice de cône.
Appuyer sur la softkey Cône : rapports
Entrer la modification de rayon du cône dans le champ Valeur 1
Sélectionner le champ Valeur 2
Entrer la longueur du cône dans le champ Valeur 2
Appuyer sur la touche Enter
Le Rapport et l'Angle calculés s'affichent dans leur champ respectif.
10.6
Présélections
La fonction de présélection (Preset) a déjà été expliquée plus haut dans ce manuel.
Informations complémentaires : "Prédéfinition d'une position cible", Page 125
Les explications et les exemples contenus dans les pages précédentes s'appliquent
à une opération de fraisage. Ces explications s'appliquent en principe également
aux opérations de tournage, à l'exception des fonctions suivantes : Correction de
diamètre d'outil (R+/-) et Saisie de rayon/diamètre.
La fonction Correction de diamètre d'outil ne peut pas être utilisée pour les outils de
tournage. Elle n'est donc pas disponible lorsque vous effectuez des présélections
pour le tournage.
Les valeurs que vous saisissez peuvent être des valeurs de rayon ou des valeurs
de diamètre. Il est important de s'assurer que ce que vous saisissez pendant la
procédure de présélection est conforme au mode d'affichage (rayon ou diamètre).
Une valeur de diamètre est identifiable par le symbole Ø. L'état de l'affichage peut
être modifié avec la softkey Rayon/Diamètre (disponible dans les deux modes de
fonctionnement).
ACU-RITE | DRO200, DRO300 | Manuel d'utilisation | 11/2022
