Mesure d'un angle
Au moins 2 points par segment sont requis pour mesurer un angle. Il est possible de
palper 30 points maximum sur chaque segment.
Dans cet exemple, les rainures forment un angle (ø) sur la pièce.
Pour mesurer un angle :
Appuyer sur la softkey Mesurer
Appuyer sur la touche fléchée Droite
Appuyer sur la softkey Angle
L'écran de mesure de l'angle s'affiche
Déplacer la table pour amener le réticule au niveau de deux points minimum,
répartis uniformément sur l'un des segments de l'angle, en appuyant sur la
touche Enter pour prendre en compte chaque point
Appuyer sur la softkey Terminer pour terminer la mesure du premier segment
Déplacer la table pour amener le réticule au niveau de deux points minimum,
répartis uniformément sur le deuxième segment de l'angle, en appuyant sur la
touche Enter pour prendre en compte chaque point
Si l'option Annotation est définie sur Libre, appuyer sur la softkey Terminer pour
terminer la mesure de l'angle
Les deux segments de l'angle sont palpés sur la pièce

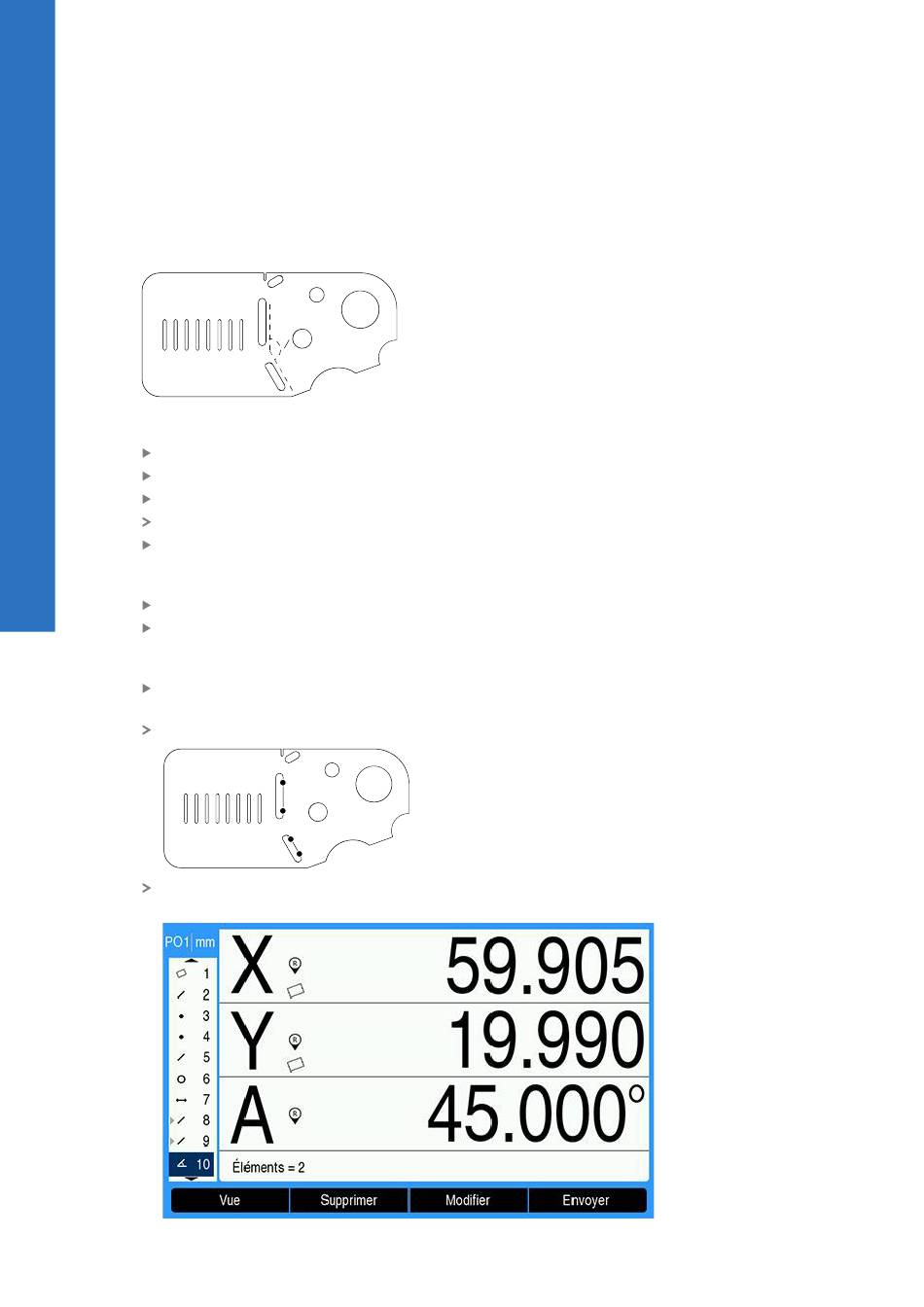

L'angle et la position de l'origine angulaire s'affichent. La figure de l'angle et les
deux segments de l'angle sont ajoutés à la liste des figures.
