9
9.1
Informations générales
Ce chapitre décrit les utilisations et fonctions spécifiques aux opérations de
fraisage.
9.2
Softkey 1/2
La softkey 1/2 est disponible si le produit est utilisé pour des applications de
fraisage et s'il est utilisé pour déterminer la ligne médiane (ou le point médian) entre
deux positions, le long d'un axe sélectionné pour une pièce. Ceci peut être effectué
soit en mode Valeur effective, soit en mode Chemin restant.

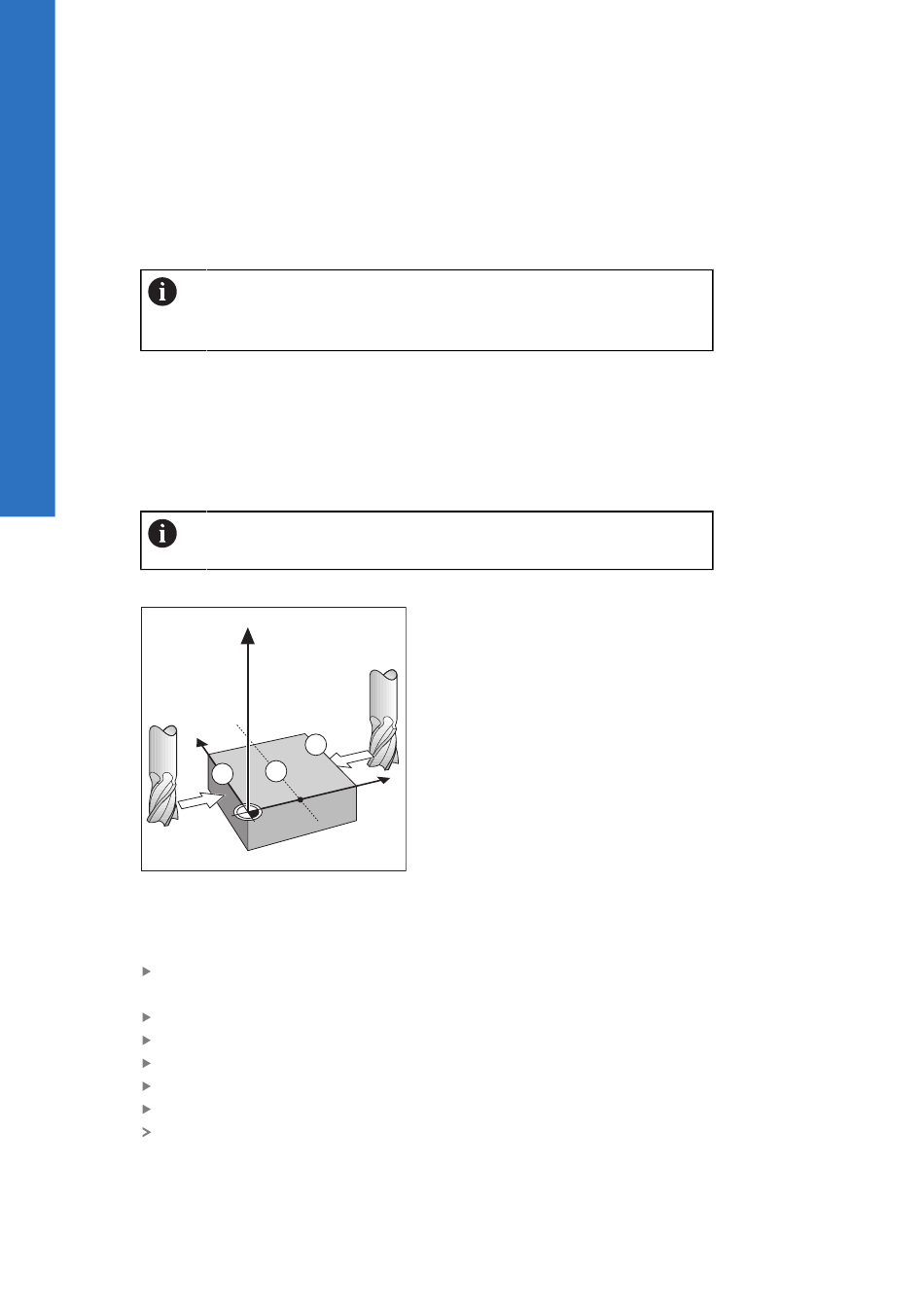

Exemple : Trouver le centre le long d'un axe donné
Y
Dimension de X : X = 100 mm
Centre : 50 mm
Pour trouver le centre :
Amener l'outil au premier point
La softkey Init./R.A.Z. doit être réglée sur R.A.Z..
Appuyer sur la touche d'axe X
Amener l'outil au deuxième point
Appuyer sur la softkey 1/2
Appuyer sur la touche d'axe X
Déplacer l'outil jusqu'à atteindre la valeur zéro
Il s'agit de la position du centre.
110
Assurez-vous d'avoir lu et compris le contenu du chapitre "Opération de
base" avant de procéder aux actions décrites dans le présent chapitre
Informations complémentaires : "Opération de base", Page 55
Cette fonction modifie la position des points d'origine en mode Valeur
effective.
Z
2
M
1
X=50
X
Fonctions spécifiques au fraisage | Informations générales
ACU-RITE | DRO200, DRO300 | Manuel d'utilisation | 11/2022
