Montáž brusných nástrojů
 Před každou prací na elektronářadí (např. údržba, vý-
měna nástrojů apod.) a též při jeho přepravě a usklad-
nění vyjměte akumulátor. Při neúmyslném stlačení spí-
nače existuje nebezpečí poranění.
 Nedotýkejte se brusných a dělicích kotoučů dříve, než
vychladnou. Kotouče jsou při práci velmi horké.
Očistěte brusné vřeteno 10 a všechny montované díly.
Pro upnutí a uvolnění brusných nástrojů stlačte aretační tlačít-
ko vřetene 2, aby se brusné vřeteno zaaretovalo.
 Aretační tlačítko vřetene ovládejte jen za stavu klidu
brusného vřetene. Jinak se může elektronářadí poškodit.
Brusný/dělící kotouč
 Brusné a dělicí kotouče montujte pouze s rychloupínací
maticí 17.
Dbejte rozměrů brusných nástrojů. Průměr otvoru musí líco-
vat s upínací přírubou. Nepoužívejte žádné adaptéry nebo re-
dukce.
Při používání diamantových dělicích kotoučů dbejte na to, aby
se šipka směru otáčení na diamantovém dělicím kotouči sho-
dovala se směrem otáčení elektronářadí (viz šipka směru otá-
čení 9 na hlavě převodovky).
Pořadí montáže je patrné na straně grafiky.

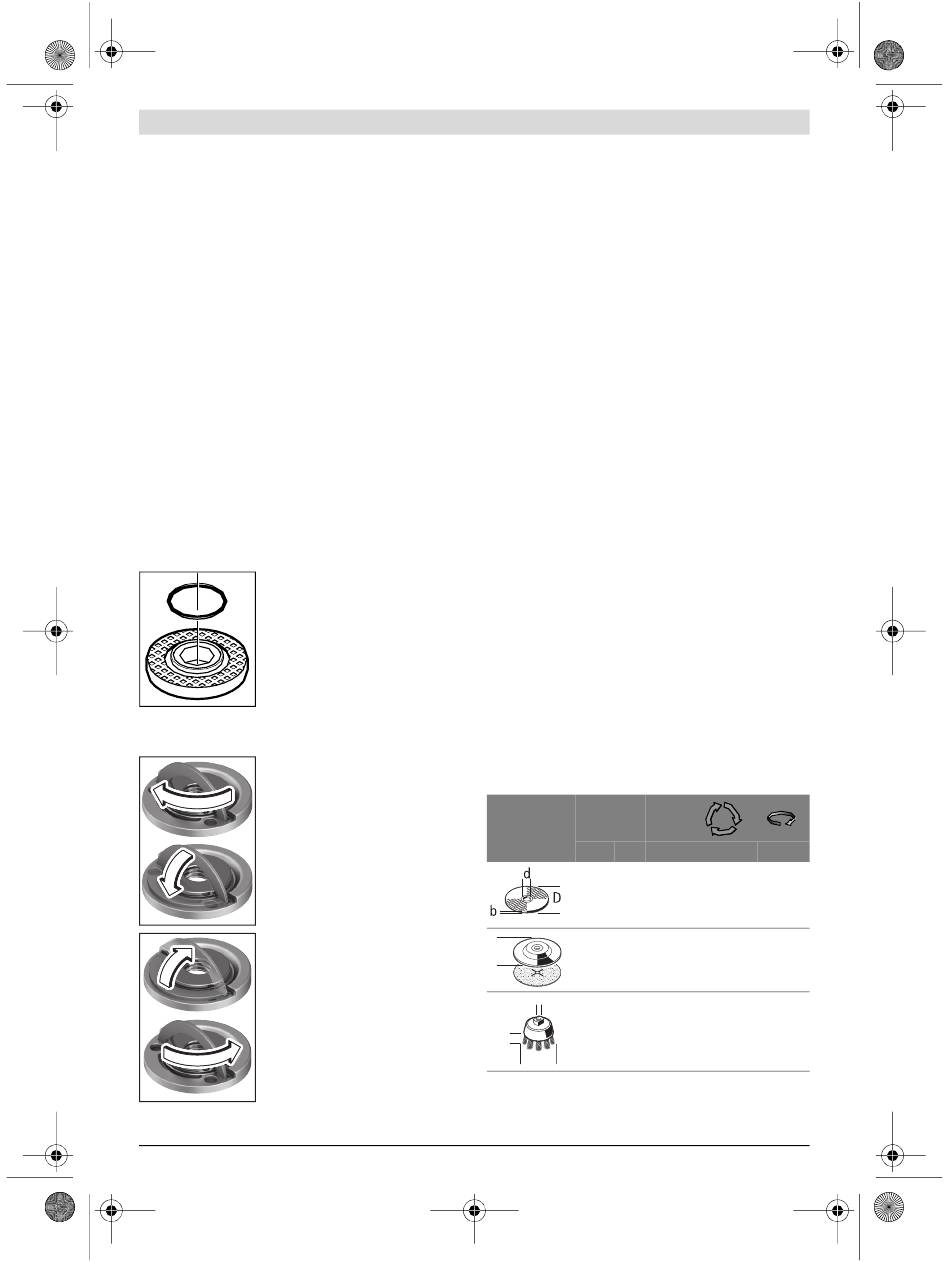

V upínací přírubě 13 je kolem středi-
cího osazení vložen díl z umělé hmoty
(o-kroužek). Pokud o-kroužek chy-
bí nebo je poškozen, musí být před
dalším používáním upínací příruba
13 bezpodmínečně vyměněna.
Brusný/dělicí kotouč upevněte bez použití nástroje rychloupí-
nací maticí 17.
Odklopte úchyt rychloupínací matice
17 a našroubujte rychloupínací
matici 17 na zaaretované vřeteno.
Ručně utáhněte rychloupínací matici
17.
Pro zafixování rychloupínací matice
17 sklopte úchyt.
Pro povolení brusného/dělicího ko-
touče odklopte úchyt rychloupínací
matice 17.
Vyšroubujte rychloupínací matici 17
ze zaaretovaného vřetena.
Bosch Power Tools
 Po montáži brusného nástroje před zapnutím zkontro-
lujte, zda je úchyt rychloupínací matice 17 sklopený.
 Po montáži brusného nástroje před zapnutím zkontro-
lujte, zda je brusný nástroj správně namontován a mů-
že se volně otáčet. Zajistěte, aby se brusný nástroj ne-
dotýkal ochranného krytu nebo dalších dílů.
Lamelový brusný kotouč
 Pro práce s lamelovým brusným kotoučem namontujte
vždy ochranu ruky 18.
Pryžový brusný talíř
 Pro práce s pryžovým brusným talířem 19 namontujte
vždy ochranu ruky 18.
Pořadí montáže je patrné na straně grafiky.
Našroubujte kruhovou matici 21 a utáhněte ji klíčem se dvě-
ma čepy.
Hrncový kartáč/kotoučový kartáč
 Pro práce s hrncovým kartáčem nebo kotoučovým kar-
táčem namontujte vždy ochranu ruky 18.
Pořadí montáže je patrné na straně grafiky.
Hrncový kartáč/kotoučový kartáč se musí nechat našroubo-
vat tak daleko na brusné vřeteno, aby pevně přiléhal na příru-
bě brusného vřetene na konec závitu. Hrncový kartáč/kotou-
čový kartáč pevně utáhněte stranovým klíčem.
Hrncový kotouč z tvrdokovu
 Hrncový kotouč se smí používat pouze s vhodným
ochranným krytem.
Dovolené brusné nástroje
Můžete používat všechny v tomto návodu k obsluze uvedené
brusné nástroje.
-1
Dovolený počet otáček [min ] resp. obvodová rychlost [m/s]
použitých brusných nástrojů musí minimálně odpovídat úda-
jům v následující tabulce.
Dbejte proto dovoleného počtu otáček resp. obvodové
rychlosti na etiketě brusného nástroje.
max.
[mm] [mm]
D b
115 6 22,2
125 6 22,2
D
115 –
125 –
d
75 30 M 14
b
D
Česky | 141
-1
d [min ] [m/s]
10000 80
10000 80
– 10000 80
– 10000 80
10000 45
