50 | Português
Os 3 LEDs do indicador do nível de carga piscam rapida-
mente quando a temperatura da bateria está fora da faixa
de temperatura de serviço de –30 até +65 °C e/ou a pro-
teção contra sobrecarga foi ativada.
Montar os dispositivos de proteção
 O acumulador deverá ser retirado antes de todos os
trabalhos no aparelho e antes de transportar ou de
guardar a ferramenta elétrica (p. ex. manutenção, tro-
ca de ferramenta). Há perigo de lesões se o interruptor de
ligar-desligar for acionado involuntariamente.
 Nota: Se o disco abrasivo quebrar durante o funcionamen-
to ou se os dispositivos de fixação na capa de proteção/na
ferramenta elétrica estiverem danificados, será necessá-
rio que a ferramenta elétrica seja enviada imediatamente
ao serviço pós-venda, os endereços encontram-se na sec-
ção "Serviço pós-venda e consultoria de aplicação".
Capa de proteção para lixar
Montar tampa de proteção:
Rode o anel de plástico preto (ver figura B) até que a ranhura
24 no anel se encontre com a ranhura para a ponta da alavan-
ca tensora 1.
Encaixe a tampa de proteção 11 com as quatro pontas nas
quatro ranhuras no apoio (ver figura B e C).
Pressione a tampa de proteção 11 para baixo e rode-a para a
direita para a posição de trabalho desejada (ver figura D). A
alavanca tensora 1 prende automaticamente nesta posição
de trabalho.
Ajustar a tampa de proteção:
Rode a tampa de proteção 11 para a direita para a posição de
trabalho necessária. A alavanca tensora 1 prende automati-
camente nesta posição de trabalho.
 Ajustar a capa de proteção 11 de modo a evitar que vo-
em faúlhas na direção do operador.
Nota: Os ressaltos de codificação na capa de proteção 11 ga-
rantem que só possa ser montada uma capa de proteção
apropriada para a ferramenta elétrica.
Desmontar a tampa de proteção:
Rode a tampa de proteção 11 de forma a que as quatro pontas
encaixem nas quatro ranhuras no apoio (ver figura B) e retire
a tampa de proteção.
Capa de proteção para cortar
 Ao cortar com rebolos ligados deve ser sempre utiliza-
da uma capa de proteção para cortar 12.
A capa de proteção para cortar 12 é montada como a capa de
proteção para lixar 11.
Punho adicional
 Só utilizar a sua ferramenta elétrica com o punho adi-
cional 8.
Atarraxar o punho adicional 8 de acordo com o tipo de traba-
lho, do lado direito ou do lado esquerdo do cabeçote de en-
grenagens.
1 609 92A 47W | (24.11.17)
Proteção para as mãos
 Ao trabalhar com o prato abrasivo de borracha 19 ou
com a escova tipo tacho/escova plana/disco abrasivo
em forma de leque deverá sempre montar a protecção
para as mãos 18.
Fixar a proteção para as mãos 18 com o punho adicional 8.
Montar ferramentas abrasivas
 O acumulador deverá ser retirado antes de todos os
trabalhos no aparelho e antes de transportar ou de
guardar a ferramenta elétrica (p. ex. manutenção, tro-
ca de ferramenta). Há perigo de lesões se o interruptor de
ligar-desligar for acionado involuntariamente.
 Não tocar em rebolos e discos de corte antes de esfria-
rem. Os discos se tornam bem quentes durante o trabalho.
Limpar o veio de retificação 10 e todas as peças a serem mon-
tadas.
Premir a tecla de bloqueio do veio 2 para prender e soltar as
ferramentas abrasivas e para imobilizar o veio de retificação.
 Só acionar a tecla de bloqueio do veio com o veio de re-
tificação parado. Caso contrário é possível que a ferra-
menta elétrica seja danificada.
Disco abrasivo/de corte
 Monte os discos abrasivos/corte apenas com a porca
de aperto rápido 17.
Observe as dimensões das ferramentas abrasivas. O diâme-
tro do furo deve ser do tamanho certo para o flange de admis-
são. Não utilizar adaptadores nem redutores.
Ao utilizar discos de corte de diamante, tenha em atenção se
a seta do sentido de rotação no disco de corte de diamante e
o sentido de rotação da ferramenta elétrica (ver seta do sen-
tido de rotação 9 na cabeça do mecanismo de acionamento)
coincidem.
A sequência de montagem está apresentada na página de
esquemas.

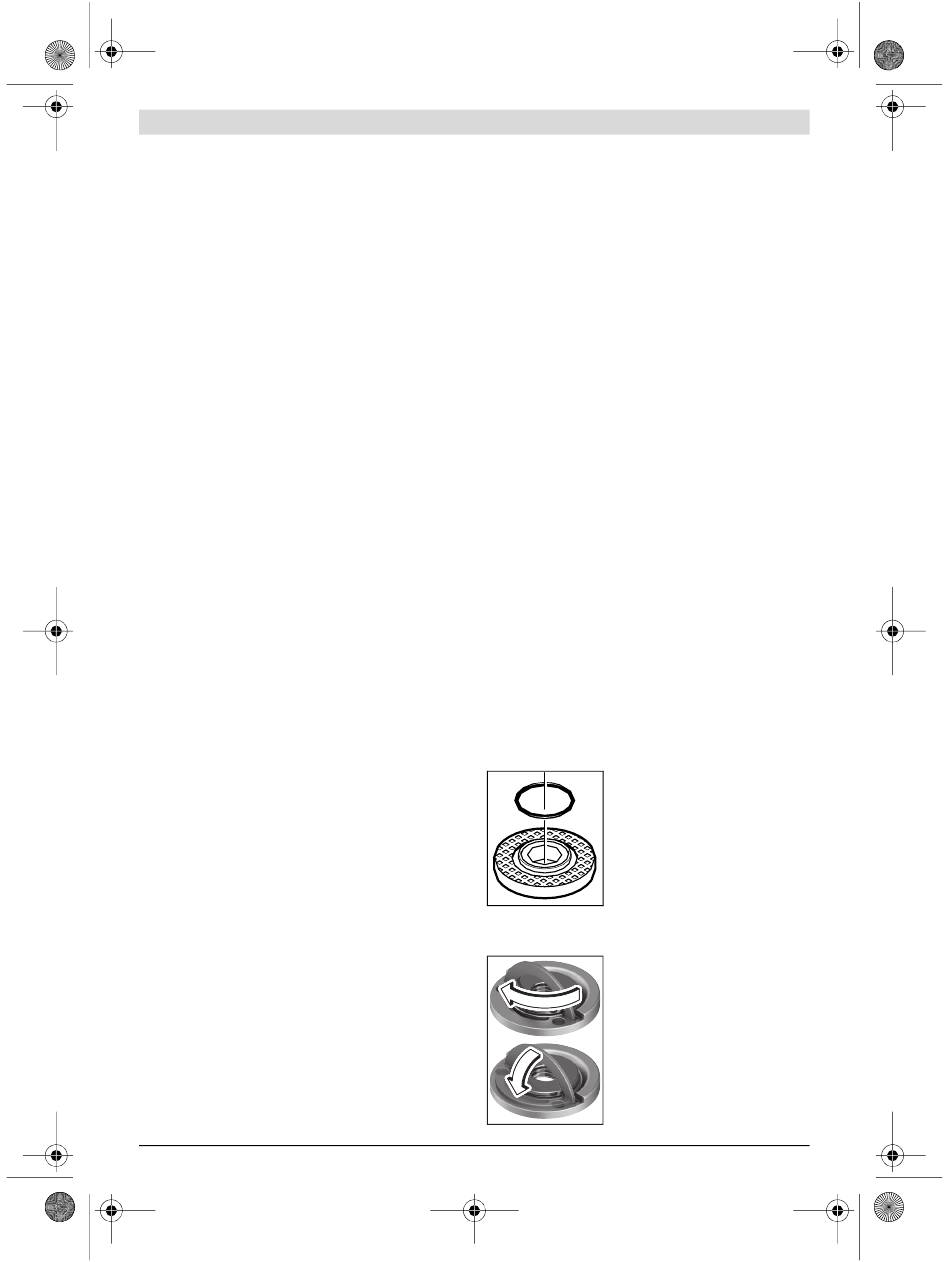

No flange de fixação 13 encontra-se
uma gola de centragem (anel circu-
lar). Se o anel circular estiver fal-
tando ou se estiver danificado, terá
que substituir sem falta o flange de fi-
xação 13 ante de continuar a usar o
aparelho.
Fixe o disco abrasivo/corte sem chave com a porca de aperto
rápido 17.
Vire o aro da porca de aperto rápido
17 para cima e aparafuse a porca de
aperto rápido 17 no fuso fixo.
Aperte a porca de aperto rápido 17 à
mão.
Para fixar a porca de aperto rápido
17 vire o aro para baixo.
