12 | Deutsch
Schleifwerkzeuge montieren
 Nehmen Sie den Akku vor allen Arbeiten am Elektro-
werkzeug (z.B. Wartung, Werkzeugwechsel etc.)
sowie bei dessen Transport und Aufbewahrung aus
dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigen
des Ein-/Ausschalters besteht Verletzungsgefahr.
 Fassen Sie Schleif- und Trennscheiben nicht an, bevor
sie abgekühlt sind. Die Scheiben werden beim Arbeiten
sehr heiß.
Reinigen Sie die Schleifspindel 10 und alle zu montierenden
Teile.
Drücken Sie zum Festspannen und Lösen der Schleifwerk-
zeuge die Spindel-Arretiertaste 2, um die Schleifspindel fest-
zustellen.
 Betätigen Sie die Spindel-Arretiertaste nur bei stillste-
hender Schleifspindel. Das Elektrowerkzeug kann sonst
beschädigt werden.
Schleif-/Trennscheibe
 Montieren Sie Schleif- und Trennscheiben nur mit der
Schnellspannmutter 17.
Beachten Sie die Abmessungen der Schleifwerkzeuge. Der
Lochdurchmesser muss zum Aufnahmeflansch passen. Ver-
wenden Sie keine Adapter oder Reduzierstücke.
Achten Sie bei der Verwendung von Diamant-Trennschei-
ben darauf, dass der Drehrichtungspfeil auf der Diamant-
Trennscheibe und die Drehrichtung des Elektrowerkzeuges
(siehe Drehrichtungspfeil 9 auf dem Getriebekopf) über-
einstimmen.
Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.

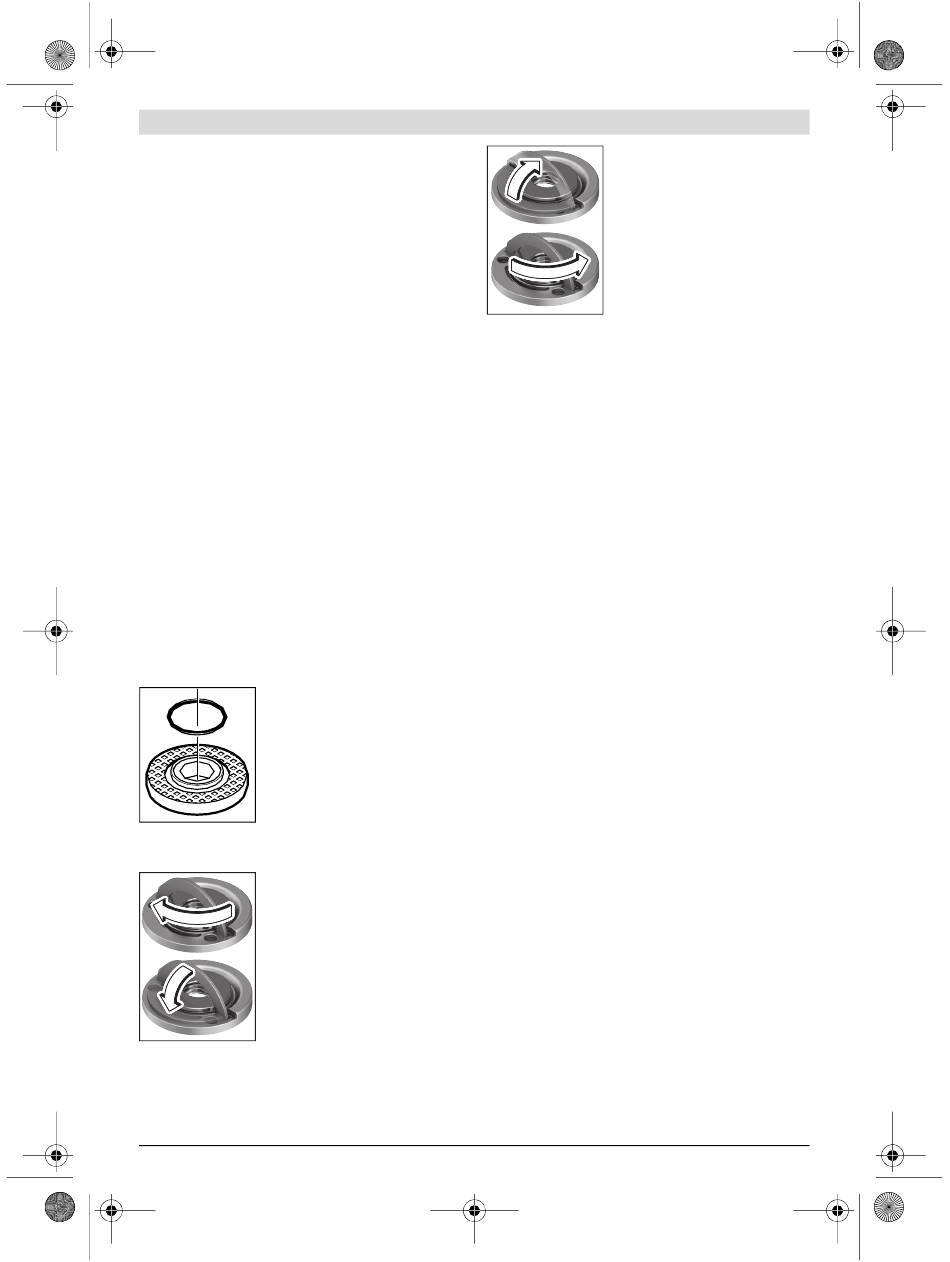

Im Aufnahmeflansch 13 ist um den
Zentrierbund ein Kunststoffteil
(O-Ring) eingesetzt. Fehlt der
O-Ring oder ist er beschädigt,
muss der Aufnahmeflansch 13 vor
der Weiterverwendung unbedingt
ersetzt werden.
Die Schleif-/Trennscheibe befestigen Sie werkzeuglos mit der
Schnellspannmutter 17.
Klappen Sie den Bügel der Schnell-
spannmutter 17 hoch und schrauben
Sie die Schnellspannmutter 17 auf
die arretierte Spindel.
Ziehen Sie die Schnellspannmutter
17 von Hand fest.
Klappen Sie den Bügel zum Fixieren
der Schnellspannmutter 17 herun-
ter.
1 609 92A 47W | (24.11.17)
Zum Lösen der Schleif-/Trennscheibe
klappen Sie den Bügel der Schnell-
spannmutter 17 hoch.
Schrauben Sie die Schnellspannmut-
ter 17 von der arretierten Spindel.
 Überprüfen Sie nach der Montage des Schleifwerkzeu-
ges vor dem Einschalten, ob der Bügel der Schnell-
spannmutter 17 heruntergeklappt ist.
 Überprüfen Sie nach der Montage des Schleifwerkzeu-
ges vor dem Einschalten, ob das Schleifwerkzeug kor-
rekt montiert ist und sich frei drehen kann. Stellen Sie
sicher, dass das Schleifwerkzeug nicht an der Schutz-
haube oder anderen Teilen streift.
Fächerschleifscheibe
 Montieren Sie für Arbeiten mit der Fächerschleif-
scheibe immer den Handschutz 18.
Gummi-Schleifteller
 Montieren Sie für Arbeiten mit dem Gummischleiftel-
ler 19 immer den Handschutz 18.
Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.
Schrauben Sie die Rundmutter 21 auf und spannen Sie diese
mit dem Zweilochschlüssel.
Topfbürste/Scheibenbürste
 Montieren Sie für Arbeiten mit der Topfbürste oder
Scheibenbürste immer den Handschutz 18.
Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.
Die Topfbürste/Scheibenbürste muss sich so weit auf die
Schleifspindel schrauben lassen, dass sie am Schleifspindel-
flansch am Ende des Schleifspindelgewindes fest anliegt.
Spannen Sie die Topfbürste/Scheibenbürste mit einem
Gabelschlüssel fest.
Hartmetall-Topfscheibe
 Die Benutzung einer Topfscheibe ist nur mit geeigneter
Schutzhaube ist zulässig.
Zulässige Schleifwerkzeuge
Sie können alle in dieser Betriebsanleitung genannten
Schleifwerkzeuge verwenden.
-1
Die zulässige Drehzahl [min ] bzw. Umfangsgeschwindigkeit
[m/s] der verwendeten Schleifwerkzeuge muss den Angaben
in der nachfolgenden Tabelle mindestens entsprechen.
Beachten Sie deshalb die zulässige Drehzahl bzw. Umfangs-
geschwindigkeit auf dem Etikett des Schleifwerkzeuges.
