Commande du poste – éléments de commande
Utilisation de la commande du générateur
4.1.3

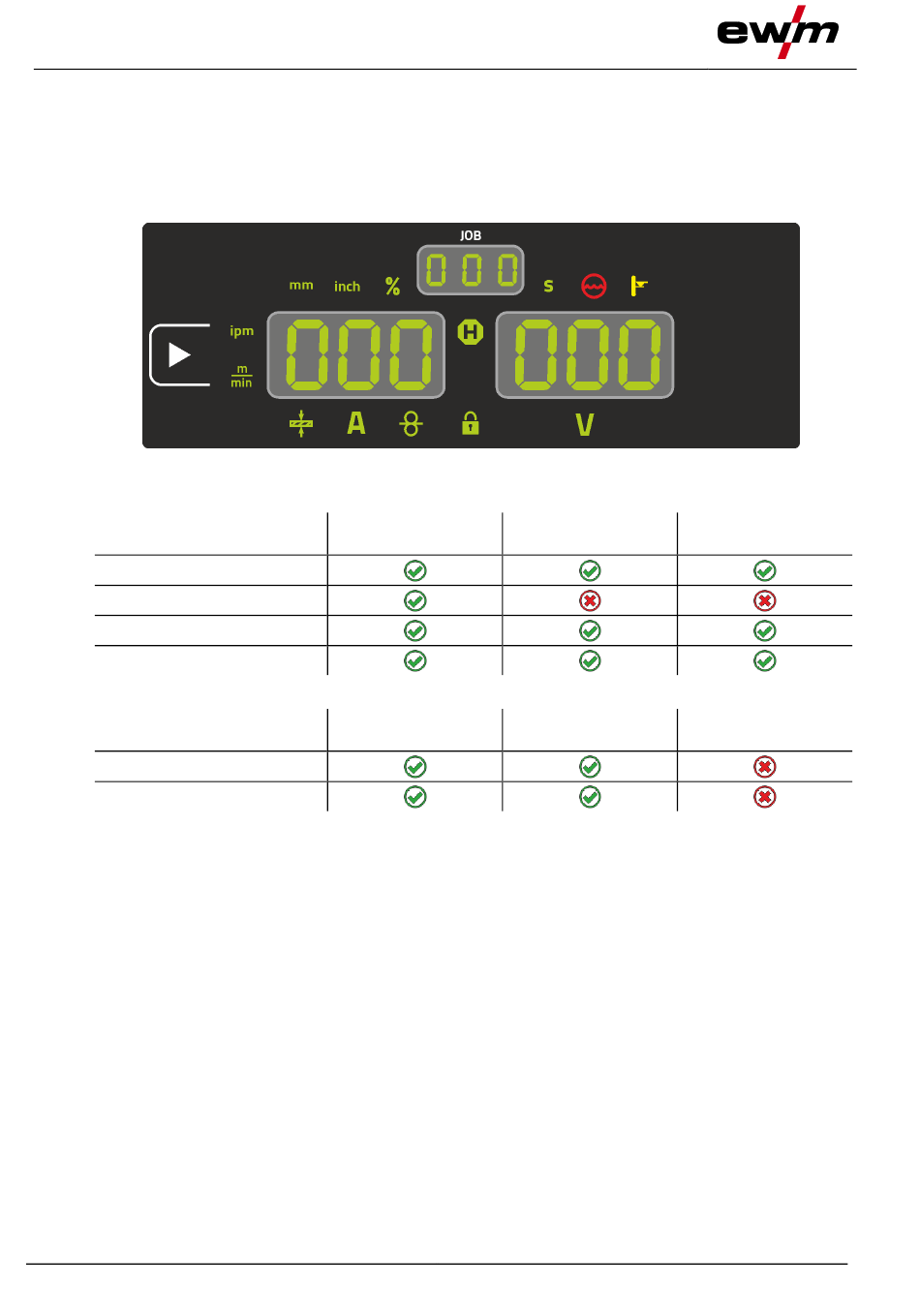

Données de soudage
À gauche en regard des paramètres affichés se trouve le bouton-poussoir permettant de sélectionner les
paramètres. Il sert à sélectionner les paramètres de soudage à afficher ainsi que leurs valeurs.
Chaque pression sur le bouton fait passer l'affichage au paramètre suivant (les signaux lumineux in-
diquent la sélection). Une fois que le dernier paramètre a été atteint, l'affichage recommence avec le pre-
mier.
MIG/MAG
Paramètre
Courant de soudage
Épaisseur du matériau
Vitesse de fil
Tension de soudage
Électrode enrobée
Paramètre
Courant de soudage
Tension de soudage
En cas de modification des réglages (par ex. vitesse de dévidage du fil), l'affichage passe immédiatement
au réglage de la valeur de consigne.
Valeurs de consigne (avant le soudage)
[1]
Valeurs réelles (pendant le soudage)
[2]
Valeurs Hold (après soudage, affichage des moyennes de tout le soudage)
[3]
4.2
Utilisation de la commande du générateur
4.2.1
Vue principale
Après la mise en marche du générateur ou la réalisation d'un réglage, la commande du générateur bas-
cule vers l'affichage principal. Ceci signifie que les réglages préalablement sélectionnés sont repris
(éventuellement indiqués par des signaux lumineux) et que la valeur de consigne de l'intensité de courant
(A) est affichée dans l'affichage des données de soudage de gauche. L'affichage de droite indique la va-
leur de consigne de la tension de soudage (V). La commande revient toujours à l'affichage principal au
bout de 4 s.
18
Illustration 4-4
Valeurs de consigne
[1]
Valeurs de consigne
[1]
Valeurs réelles
[2]
Valeurs réelles
[2]
099-0M37XM-EW502
Valeurs Hold
[3]
Valeurs Hold
[3]
