DK50 PLUS, DK50 2V
Ryzyko uszkodzenia elementów pneumatycznych.
Węże powietrzne nie mogą być uszkodzone.

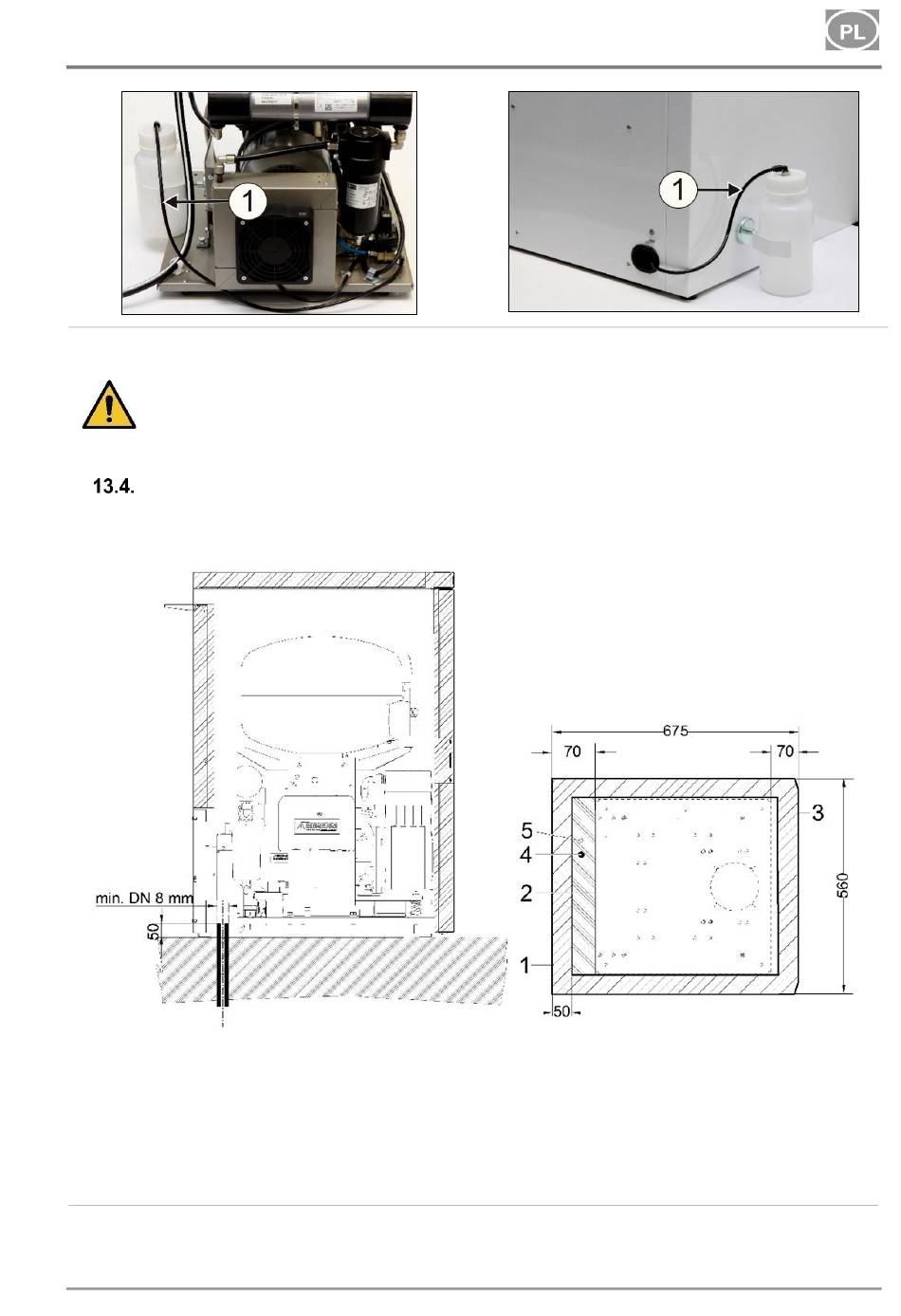

Instalacja podłogowa
Podłączyć sprężarkę przy użyciu uprzednio przygotowanych węży podłogowych, zgodnie z planem
instalacji.
1 - Kontur obudowy
2 - Kontur podstawy
3 - Część przednia – drzwiczki
4 - Złączka powietrza sprężonego, G3/8"
5 - Wejście źródła zasilania:
230V/50(60)Hz
3x400V/50Hz
02/2023
3Gx1.0x4000
5Gx1.0x4000
- Wszystkie wymiary są podane w milimetrach
- Min. odległość od ściany 100 mm
- 215 - NP-DK50 PLUS, 2V-18_02-2023-MD
Rys. 8
Rys. 9
