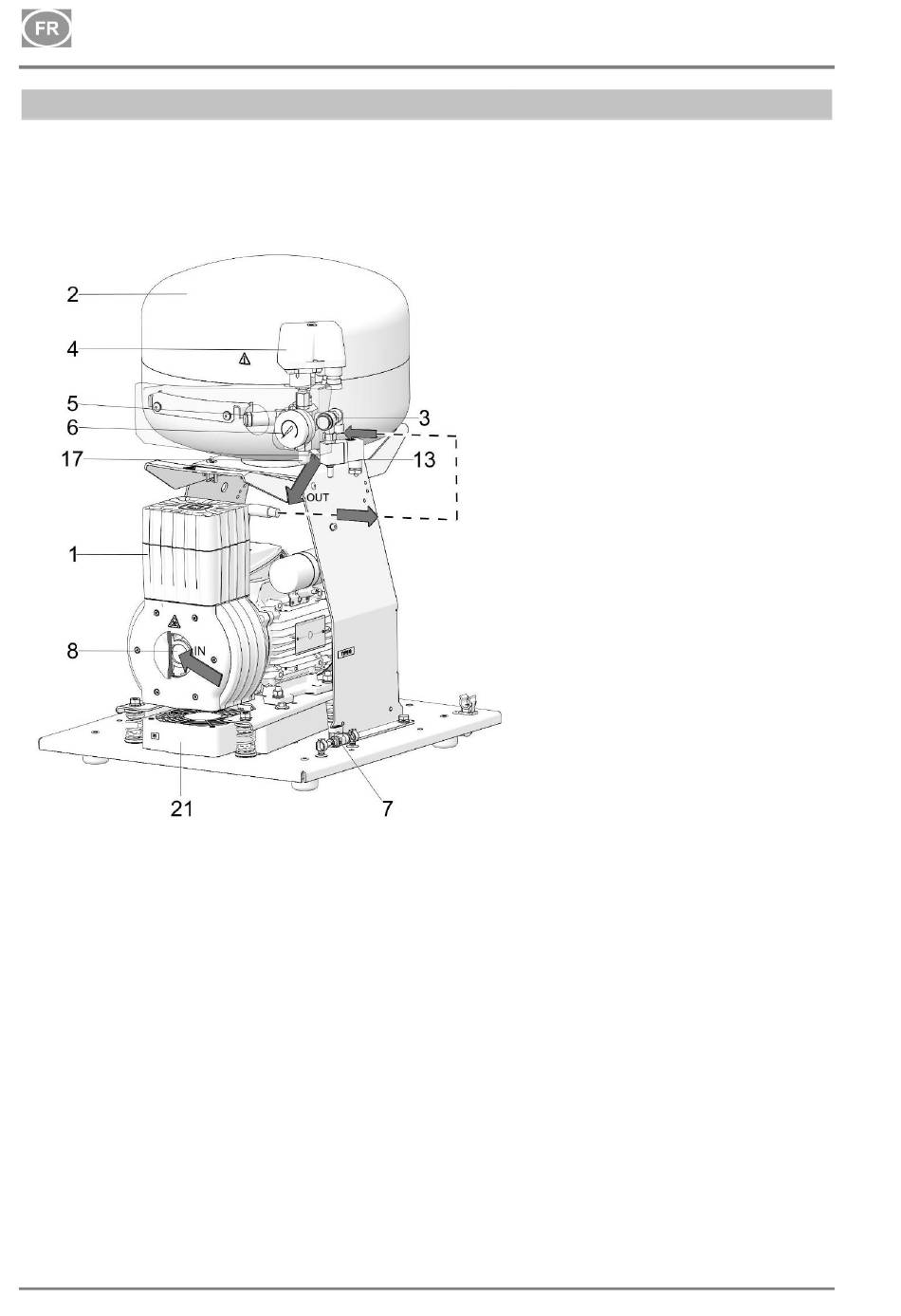

Fig. 1 - DK50 PLUS - Compresseur
NP-DK50 PLUS, 2V-18_02-2023-MD
Description des figures 1 à 3
- 114 -
DK50 PLUS, DK50 2V
Agrégat du compresseur
1.
Réservoir d'air
2.
3. Clapet anti-retour
4. Pressostat
Soupape de sûreté
5.
Manomètre
6.
7. Soupape de vidange
Filtre d'entrée
8.
Sécheur
9.
10. -
11. -
12. -
13. Électrovanne
14. Sécheur-refroidisseur
15. Filtre
16. Électrovanne de purge du
condensat
17. Prise d'air comprimé
18. Commutateur du
disjoncteur
19. Cuve de collecte de
condensat
20. Support magnétique
21. Ventilateur
22. Ventilateur de l'armoire
23. Broche de porte
24. Vis de redressement
25. Serrure
26. Console de support
27. Butée murale
28. Commutateur
29. Manomètre
30. Charnière de porte
31. Poignée
32. Roulettes
33. Tuyau du manomètre de
pression
34. Prise
35. Connecteur avec cordon
