Structure et fonctionnement
Procédé de soudage TIG
5.3.2

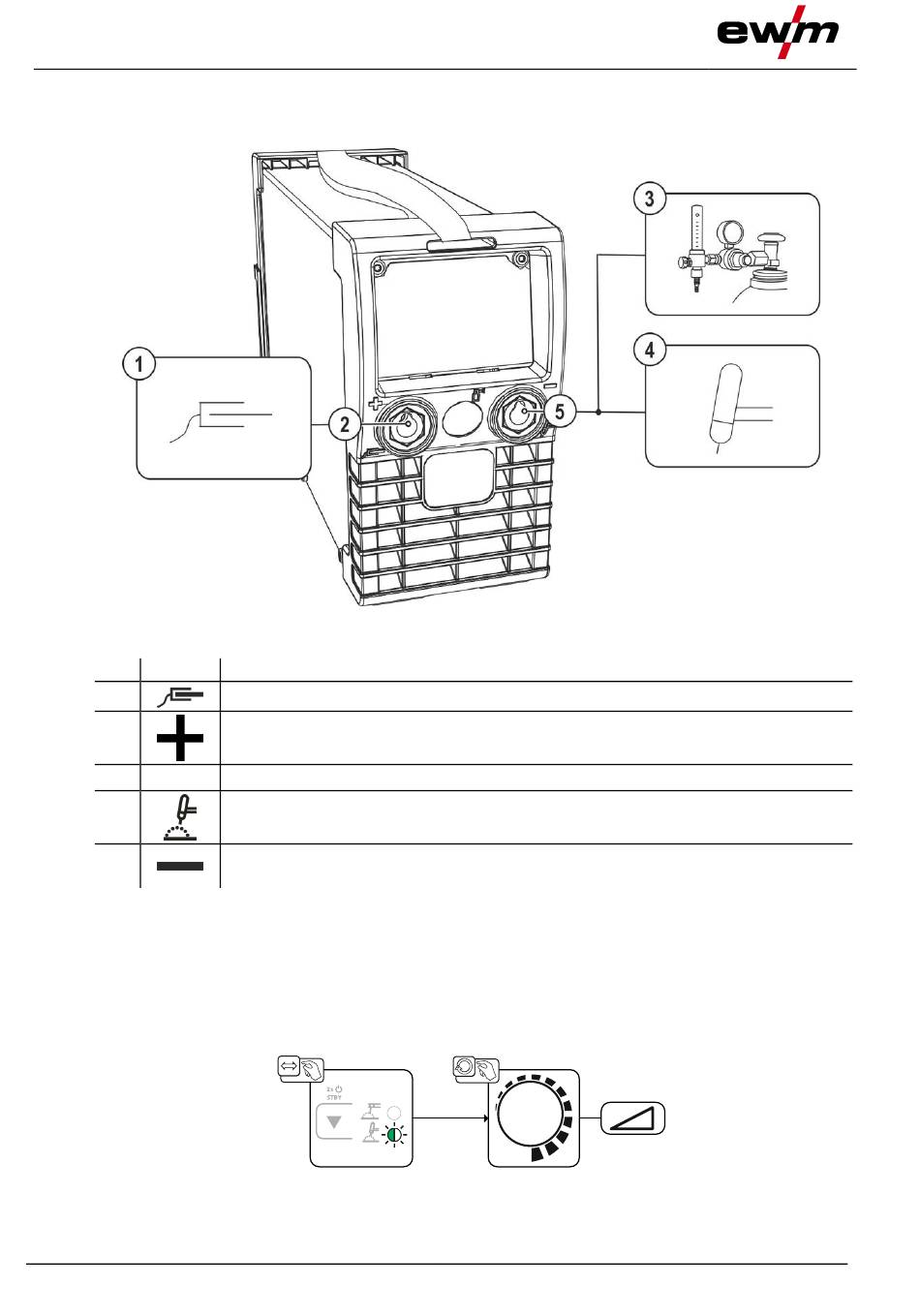

Raccordement de la torche de soudage TIG à la soupape rotative à gaz
Préparez la torche en fonction de la soudure à effectuer (voir notice d'utilisation de la torche).
Pos. Symbole Description
1
2
3
4
5
•
Brancher la fiche de courant de la torche de soudage dans la prise de raccordement, brancher le
courant de soudage « - » puis verrouiller en tournant vers la droite.
•
Brancher la fiche du câble de masse dans la prise de courant de soudage, brancher le courant de
soudage « + » puis verrouillez en tournant vers la droite.
•
Visser le tuyau de gaz de protection de la torche de soudage sur le côté sortie du détendeur.
5.3.3
Sélection du travail de soudage
30
0
Pièce
Prise de raccordement, courant de soudage « + »
Raccord du câble de masse
Côté de sortie du décompresseur
Torche de soudage
Prise de raccordement, courant de soudage « - »
Raccord du câble de courant de soudage de la torche de soudage TIG
Illustration 5-15
Illustration 5-16
099-002057-EW502
8.02.2023
