6 mm placées au sommet de la bride de
montage de la plaque latérale
Remarque:
N'enlevez pas les boulons.
Conservez les contre-écrous à embase pour le
remontage.
5.
Placez les supports de montage de brosse de
rouleau gauche et droite sur les boulons de
supports
(Figure
4).

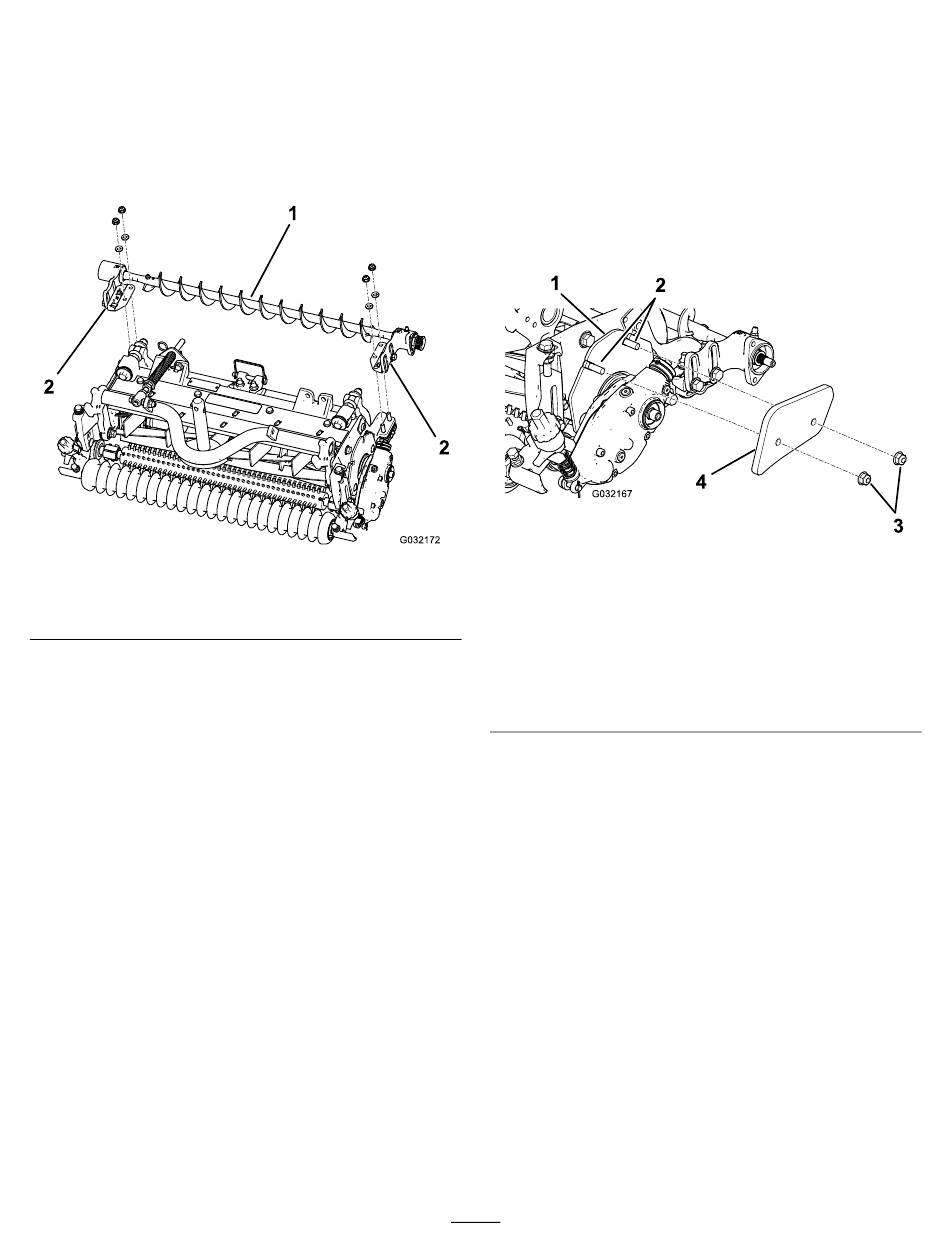

Figure 4
1. Brosse de rouleau gauche
Important:
Fixez les supports de la brosse
de rouleau directement au sommet de la bride
de montage des plaques latérales de l'unité
de coupe. N'intercalez pas d'entretoises
entre les supports de la brosse et les
brides de montage des plaques latérales.
Conservez les entretoises supplémentaires
de 6 mm pour un éventuel usage ultérieur.
6.
Fixez les supports de la brosse aux plaques
latérales de l'unité de coupe avec les écrous
retirés précédemment.
(Figure
3).
g032172
2. Support de la brosse de
rouleau
Montage de la masse
incluse dans le kit
réf. 133-0153 (unités
de coupe de 13 cm à
entraînement hydraulique)
Montez la masse sur l'unité de coupe comme montré
à la
Figure 5
(pièces incluses avec le kit brosse
modèle 133-0153).
Pièces incluses avec le kit brosse 133-0153
13 cm à entraînement hydraulique
1. Masse plate
2. Boulons de carrosserie
(5/16" x 1")
3
Figure 5
3. Écrous à embase (5/16")
– serrer à un couple de 20
à 26 N·m
4. Masse
g032167
