INSTALLATION VENTILATEUR
EXTERNE OU "IN-LINE"
REMARQUE: Les instructions suivan-
tes permettent d'installer le ventilateur
externe ou in-line modèles
ou PBN-1000A.
Pour plus de détails sur
l'installation du ventilateur se référer au
manuel inclus dans le ventilateur.
Fixer la boîte de connexion électrique portant
inscription "Motor Connection" au moyens
de (2) vis 3,9 x 6 mm et (2) rondelles (voir
section "Installation electrique supplementaire
ventilateur externe").

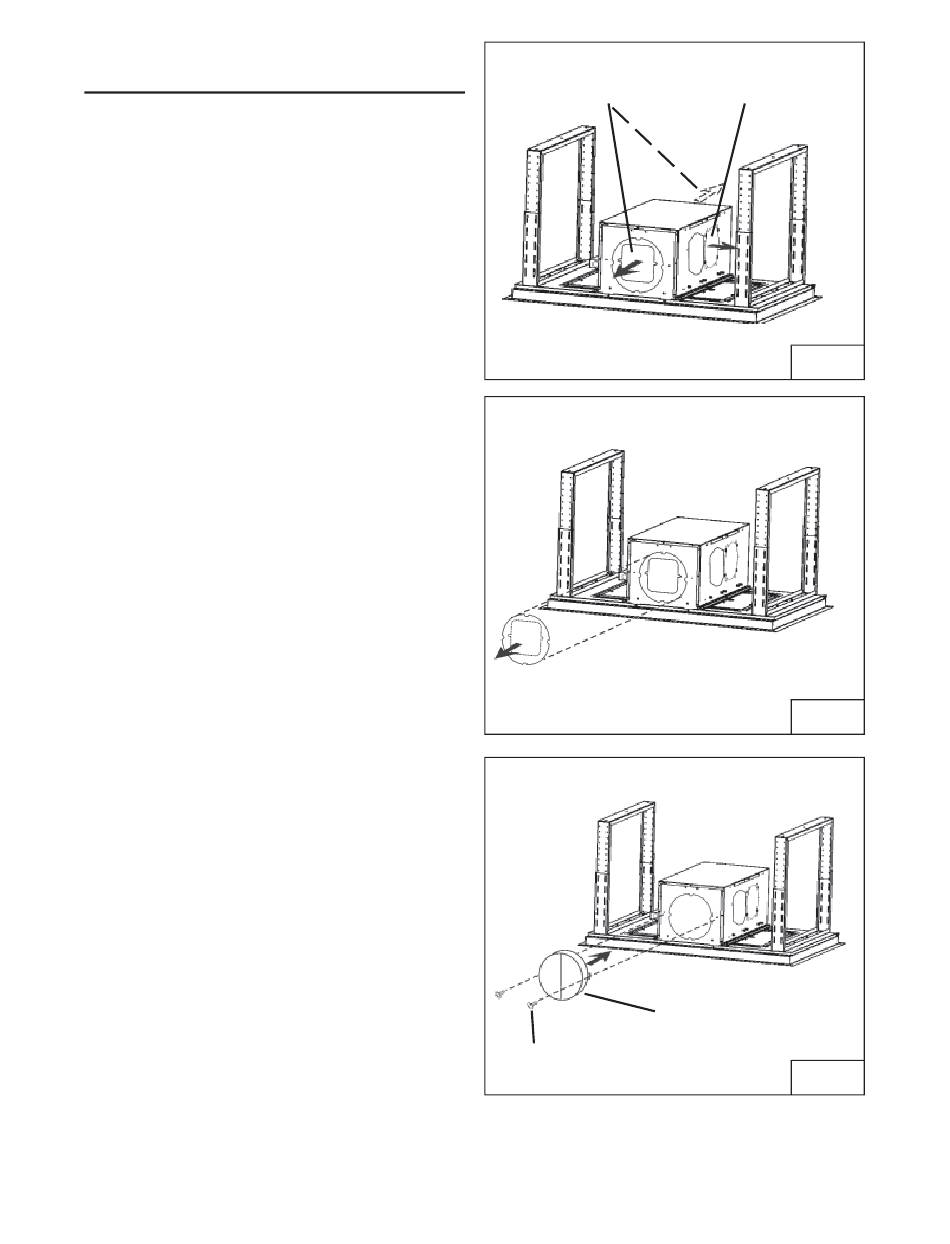

Si vous choisissez la sortie d'air "A"
(Fig.26):
1. Enlever la partie pre-coupe (Fig.27).
2. Fixez le raccord rounde de 10" (25cm) à la
hotte en utilisant (2) vis de montage 3,9 x 6
mm (Fig.28).
All manuals and user guides at all-guides.com
CBE-1000
- 58 -
SORTIE D'AIR "A"
RACCORD
ROUND DE 10"
(25cm)
(2) VIS
D'ASSEMBLAGE
(3.9 x 6 mm tête plate)
SORTIE D'AIR "B"
FIG.26
FIG.27
FIG.28
