PRÉPARATION DE LA HOTTE

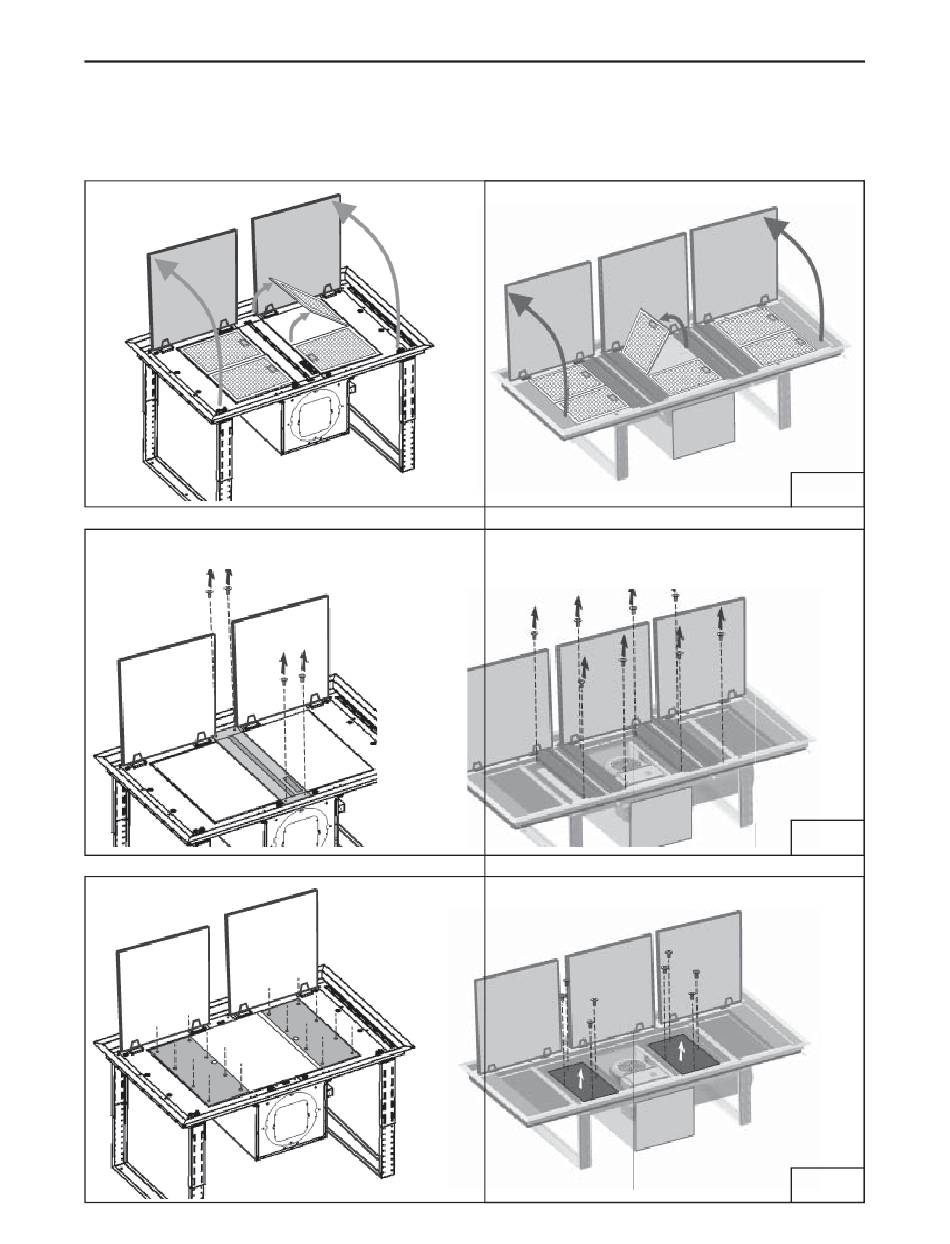

1. Ouvrir les panneaux de périmètre et enlever les fi ltres fi ltre à graisse. Voir Fig. 10.
2. Retirer le panneau/x centrales en devissant les vis 3,9x6 mm. Voir Fig.11.
3. Retirer les (2) panneaux intérieurs en devissant les vis 3,9x6 mm. Voir Fig. 12.
Modèle ALU-E43: retirer 8+8 vis. Modèle ALU-E63: retirer 4+4 vis.
Model ALU-E43
Modèle ALU-E43
Modèle ALU-E43
All manuals and user guides at all-guides.com
RETIRER (4) VIS
D'ASSEMBLAGE
(3.9 x 6 mm tête
plate)
Modèle ALU-E63
RETIRER (8+8) VIS
D'ASSEMBLAGE
(3.9 x 6 mm tête
plate)
- 53 -
Model ALU-E63
Modèle ALU-E63
FIG.10
RETIRER (4+4)
VIS
D'ASSEMBLAGE
(3.9 x 6 mm tête
plate)
FIG.11
RETIRER
(4+4) VIS
D'ASSEMBLAGE
(3.9 x 6 mm tête
plate)
FIG.12
