Zephyr Arc ALU-E43 Notice D'utilisation page 50

CHOIX DE VENTILATEUR EXTERNE OU "IN-LINE"
ATTENTION: Pour réduire les risques d'incendie et électrique, installer cette hotte seulement
avec un ventilateur extérieur CBE-1000, et les ventilateur en ligne PBN-1000A uniquement.
On ne peut pas utiliser d'autres ventilateurs.
INSTALLATION DU SYSTEME D'EVACUATION: VENTILATEUR
EXTERNE
NOTE: Pour réduire les risques d'incendie n'utiliser que des conduits métalliques.

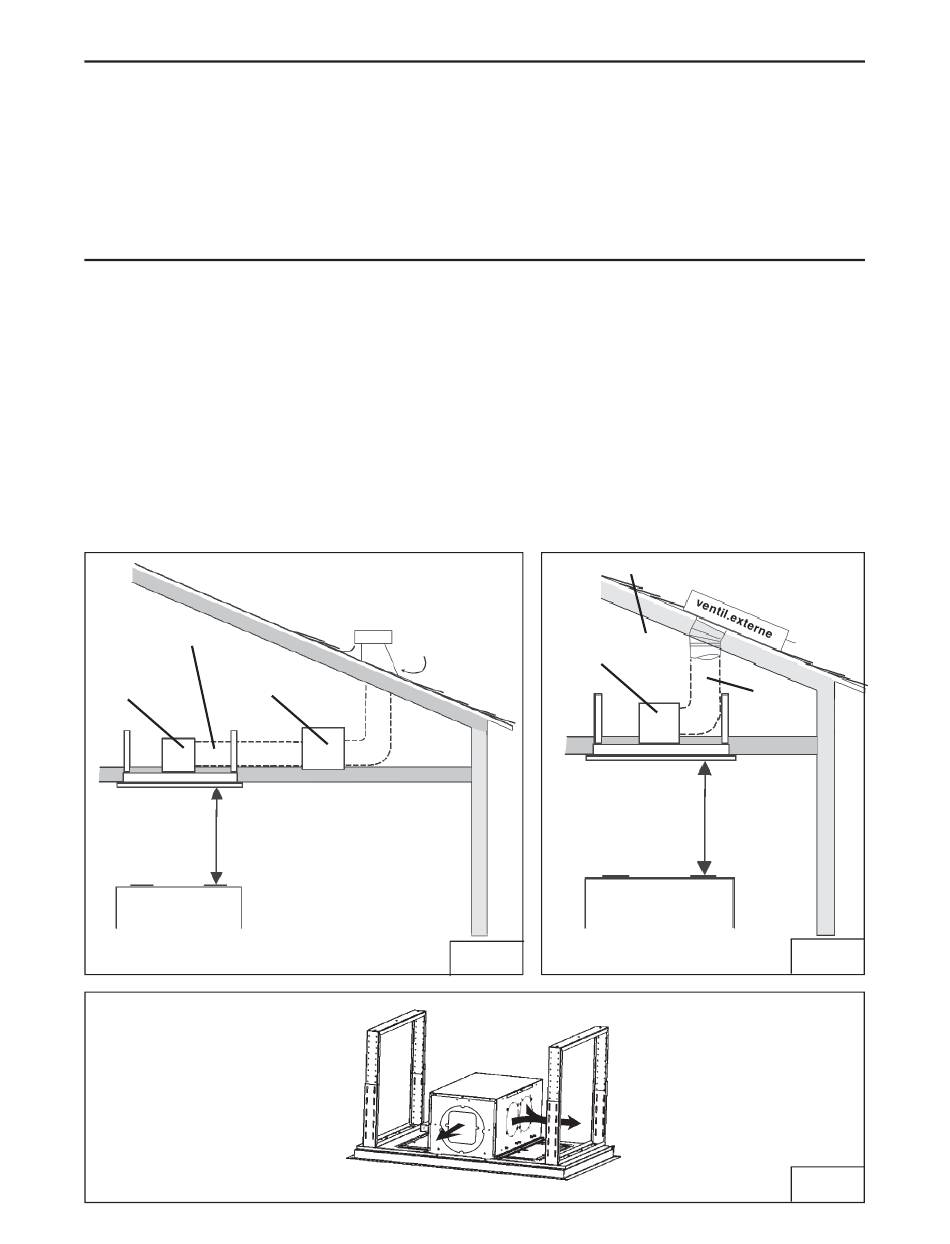

1. Choisir l'emplacement où le ventilateur externe ou le ventilateur "In-Line" sera monté. Voir
les illustrations ci-dessous pour le choix de l'emplacement et les éventuelles restrictions
à suivre. Choisir l'emplacement de la sortie. Voir Fig. 3.
2. Un conduit d'évacuation étroit et court (l'aide d'un conduit rond de minimum 6" ou de 10"
pour version avec 2 ventilateurs) rendra la hotte plus performante.
3. Des conduits d'évacuation longs, avec des coudes et des raccords rendront la hotte moins
effi cace. Les utiliser le moins possible. En cas de conduits d'évacuation longs on utilisera
un diamètre supérieur.
4. Après avoir installé le ventilateur externe ou le ventilateur "In-Line", raccorder le tuyau
métallique rond dans le sens de l'emplacement de la hotte. Utiliser du chaterton pour
fermer hermétiquement les joints entre les tuyaux.
conduit rond
de10" (25cm)
(logement de
ventilat.
moteur)
en ligne
De 48" (122cm) à
72" (183cm) de la
surface de cuisson
All manuals and user guides at all-guides.com
Pan du toit avec
bavette et
abat-vent
FIG. 1
- 50 -
Intrados et vide sanitaire
(logement de
moteur)
De 48" (122cm) à
72" (183cm) de la
surface de cuisson
conduit rond
de10" (25cm)
FIG. 2
FIG. 3
