Ouverture intérieure
Cas n°1
ouvre en second
branchement sur
Moteur 2
Cas n°2
3
12
ouvre en premier
branchement sur
Moteur 1
Le moteur maître et le moteur esclave peuvent être installés sur le pilier de droite comme sur le pilier de gauche.

C6- Installation et raccordement

Raccordement de l'alimentation
Veuillez noter que les opérations de raccordement électrique doivent être effectuées par un électricien qualifié en
suivant les étapes suivantes :
1.Assurez-vous que toutes vos connexions (moteurs, feu clignotant, antenne, photocellules, sélecteur à clé, etc ...)
soient parfaitement effectuées avant de raccorder l'alimentation 230V sur le domino gris. Voir schéma (Figure 1 - page 4)
2.Veuillez-vous référer à la figure 1 (page 4) pour le raccordement de tous vos éléments.
3
12
3

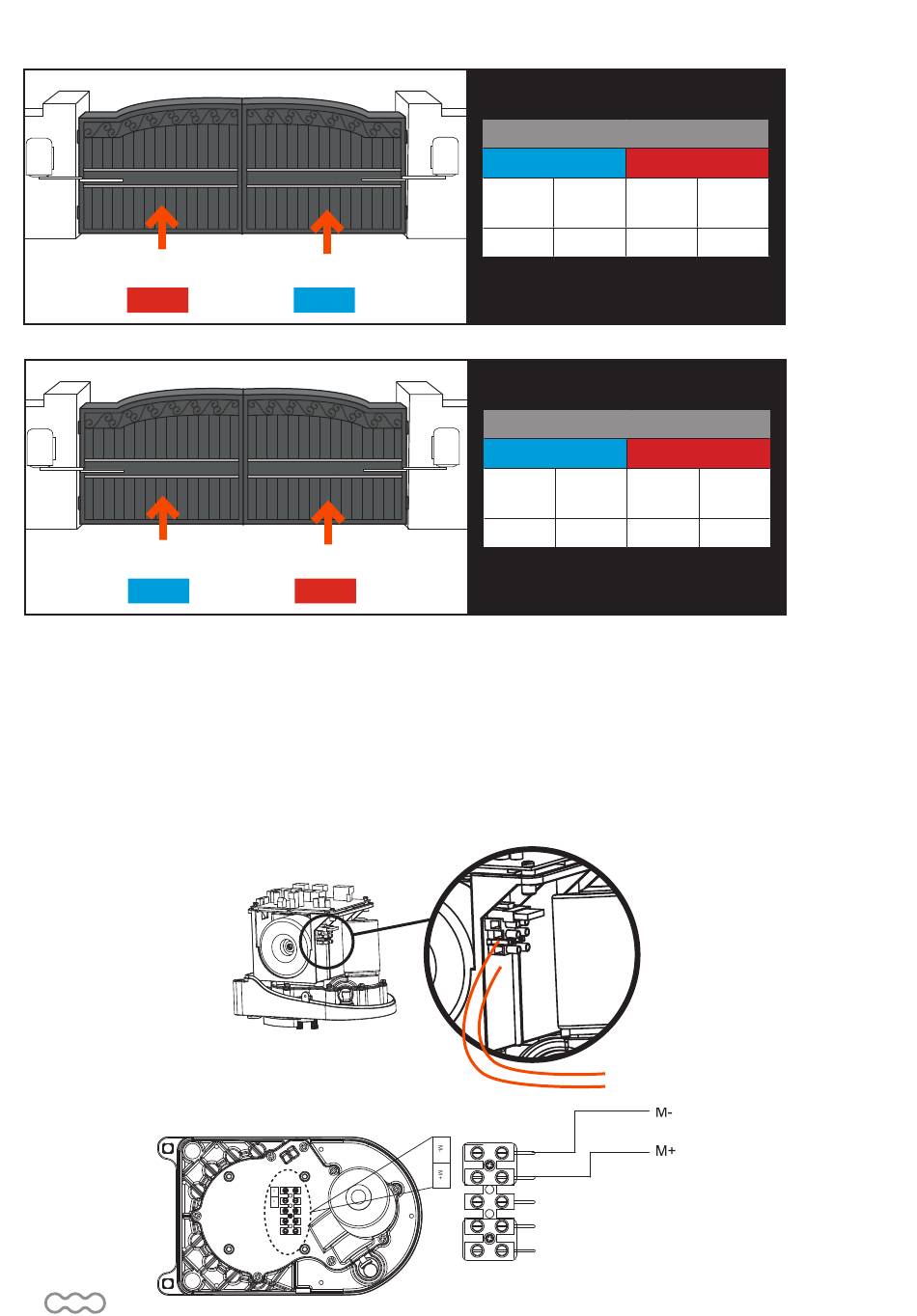

Branchement des fils du moteur esclave

12
10 FR
ouvre en premier
branchement sur
Moteur 1
ouvre en second
branchement sur
Moteur 2
CARTE P100 PCB2
2
moteur 1 moteur 2
Mo1+ Mo1- Mo2+
(n°5) (n°6) (n°7)
blanc jaune jaune
CARTE P100 PCB2
2
moteur 1 moteur 2
Mo1+ Mo1- Mo2+
(n°5) (n°6) (n°7)
jaune blanc blanc
230V
Mo2-
(n°8)
blanc
Mo2-
(n°8)
jaune
blanc
jaune
