C6- Installation et raccordement
Préparez tous les câbles des accessoires par avance et connectez les fils du moteur sur la platine électronique
comme indiqué dans le schéma figure 1. La connexion de câbles des accessoires n'exige pas de distinguer
les polarités positives (+) et négatives (-).
Coffret électronique
AVANT INSTALLATION
Déterminez le positionnement de l'installation de votre coffret électronique. Il est conseillé de l'installer près de
votre portail et de le protéger contre tout dommage possible.
Assurez-vous de la longueur de votre câble électrique avant de déterminer le positionnement de l'installation
de votre coffret électronique.
PREPARATION A L'INSTALLATION

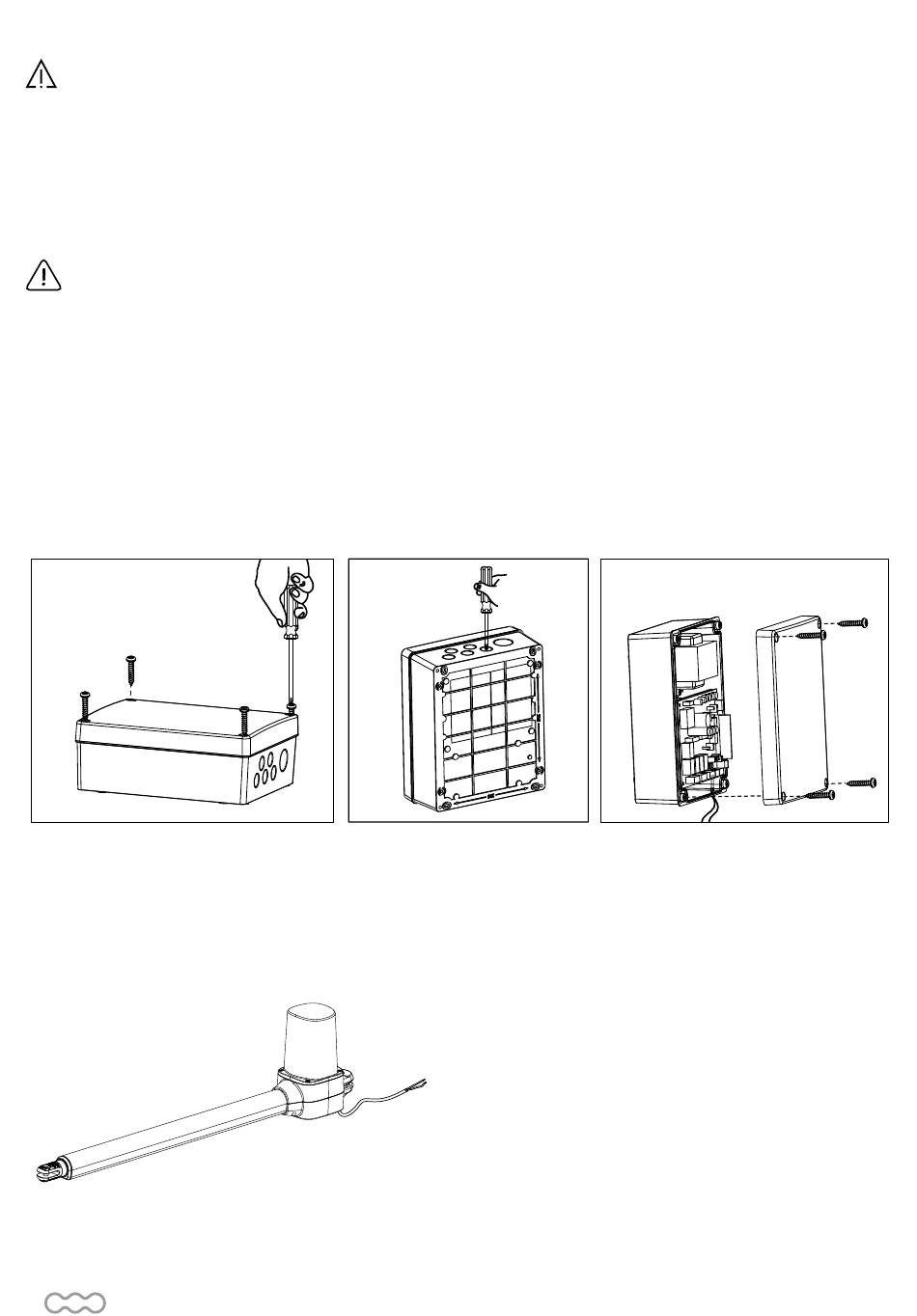

1. Retirez les 4 vis du capot de votre coffret électronique. (Voir figure 1(1))
2. Utilisez 1 tournevis pour percer les trous pré-percés placés face en dessous de votre coffret électronique.
(Voir figure 1(2))
3. Placez et fixez votre coffret électronique sur le mur.
4. Connectez les fils des différents éléments à brancher à la carte coffret (éléments décrits pages suivantes)
5. Les câbles doivent passer uniquement par le bas du coffret par les trous pré-percés.
Réalisez l'étanchéité des trous de vos passages de câbles (presse-étoupe, silicone).
6. Fermez le coffret en vissant les 4 vis. (Voir figure 1(3))
Figure 1(1)
Moteur
BRANCHEMENT
DES FILS DU MOTEUR
10
FR
Figure 1(2)
Remarque : Assurez-vous que les fils blanc et
jaune soient dénudés de 5 mm.
Evitez que le câble soit trop tendu pendant la
phase d'ouverture et de fermeture.
NOTE, POUR LES PORTAILS OUVRANT VERS
M+ (blanc)
L'EXTÉRIEUR :
M+(White)
Moteur M1 : Connectez les fils du moteur
M- (jaune)
M- (Yellow)
(Jaune-) vers le bornier Mo1+, et (Blanc+) vers le
bornier Mo1 - (moteur qui s'ouvre en premier)
Moteur M2 : Connectez les fils du moteur
(Jaune-) vers le bornier Mo2+, et (Blanc+) vers le
bornier Mo2 -
Figure 1(3)
