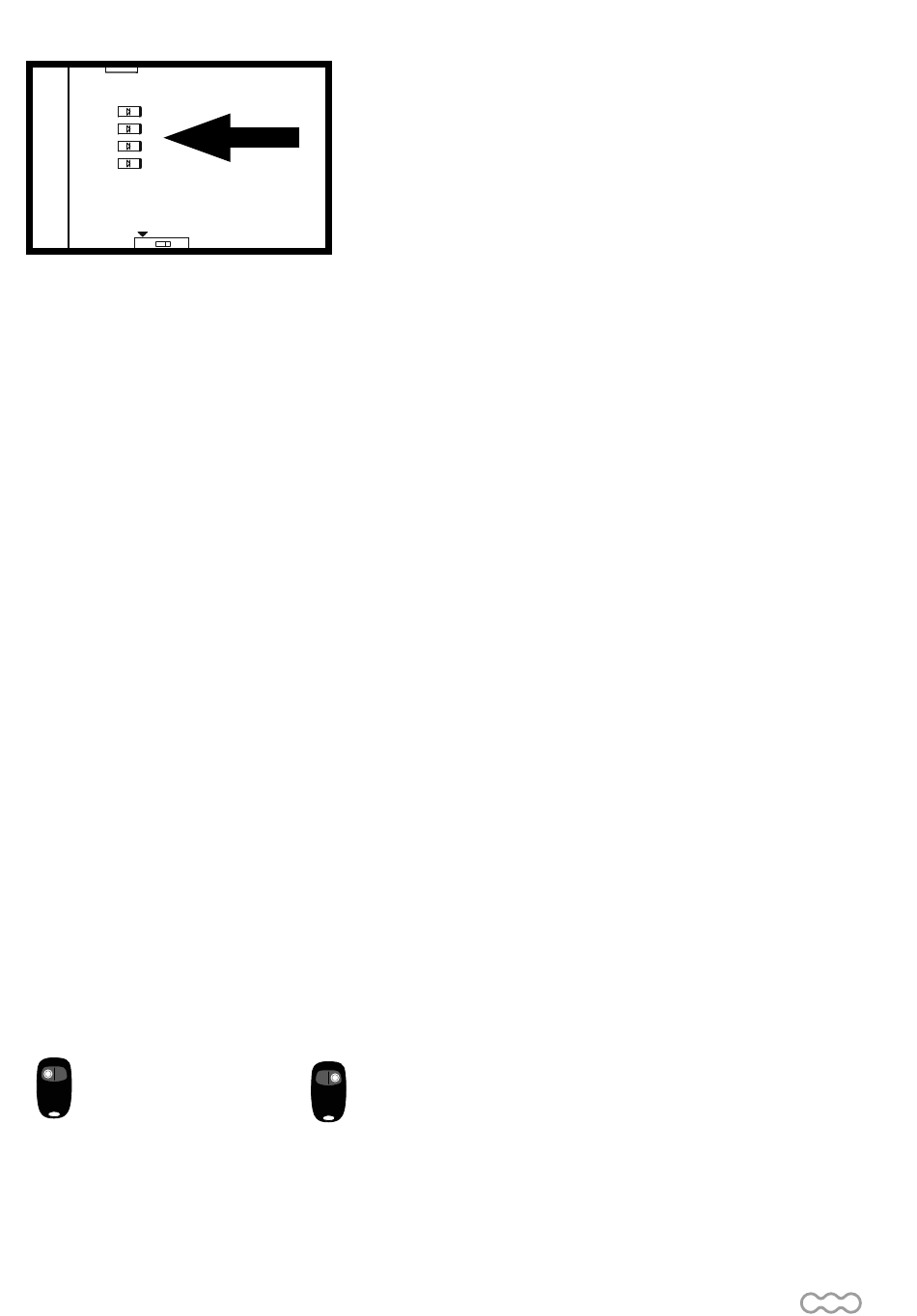

D7- Indications voyants LED
SYS-Learn
LED1
LED2
LED3
LED4
OFF
ON
SW1:Set
1. D/S set
2. Over_C1
CARTE COFFRET
3. Over_C2
4. Auto
5. Ph
6. NONE
D8- Processus d'apprentissage des télécommandes
Ajouter les télécommandes de la motorisation :
Pressez le bouton « RF-Learn » jusqu'à ce que la LED1 s'allume.
Appuyez ensuite sur la touche à gauche de la télécommande. Le voyant LED1 clignote deux fois et reste allumé pen-
dant 10 secondes puis s'éteint. La mémorisation de la télécommande est effectuée.
Supprimer les télécommandes de la motorisation :
Maintenir la touche RF jusqu'à ce que LED1 s'éteigne.
D9- Processus d'apprentissage du système pour un portail double battant
1) Le switch n°1 doit être en position ON.
RX
2) Déverrouillez les moteurs, positionnez les 2 vantaux à mi-course, puis reverrouillez les moteurs.
3) Sur la carte électronique, maintenez le bouton SYS-learn enfoncé, jusqu'à ce que la LED2 clignote 1 fois par seconde
(au lieu de 2 fois par seconde ou fixe), puis relâchez.
4) Appuyez sur la touche à gauche de la télécommande.
5) L'apprentissage doit se dérouler comme suit :
photocellules
- Le vantail branché sur la sortie MOT2 se ferme entièrement. (Si au contraire il s'ouvre, rappuyez à gauche sur la
télécommande pour interrompre la procédure d'apprentissage. La LED2 reste allumée fixe. Inversez la polarité du
moteur, et recommencez depuis l'étape 1).
- Le vantail branché sur la sortie MOT1 se ferme entièrement. (Si au contraire il s'ouvre, rappuyez à gauche sur la
télécommande pour interrompre la procédure d'apprentissage. La LED2 reste allumée fixe. Inversez la polarité du
moteur, et recommencez depuis l'étape 1).
- Le vantail branché sur la sortie MOT1 se rouvre entièrement.
- Le vantail branché sur la sortie MOT2 se rouvre entièrement.
- Le vantail branché sur la sortie MOT2 se ferme entièrement.
- Le vantail branché sur la sortie MOT1 se ferme entièrement.
Après l'étape 5, le processus d'apprentissage de votre portail est terminé. Vous pouvez l'utiliser avec la télécommande :
ouverture totale des 2 vantaux
Si le processus d'apprentissage n'est pas achevé, le voyant LED2 reste allumé. Vérifiez les branchements et refaire
l'opération.
LED1 indicateur RF : radio fréquence
Le voyant LED1 clignote lorsqu'un signal est reçu (télécommande
programmée ou non).
LED2 système d'apprentissage :
Le voyant LED2 clignote 2 fois par seconde en fonctionnement normal
et 1 fois par seconde en programmation. Si LED2 est fixe, le processus
d'apprentissage est à faire ou à refaire.
LED3 photocellules :
Le voyant LED3 s'allume quand les photocellules ne sont pas alignées ou
qu'un obstacle se trouve entre les 2.
LED4 start :
Le voyant LED4 s'allume lorsque la télécommande, le sélecteur à clé ou
le bouton poussoir est activé.
1
2
3
4
5
6
TX
sélecteur
à clé
ouverture piéton (1 seul vantail)
7
8
9
10
bouton
feu
poussoir
clignotant
24V 10W
FI
Fusible T20A
250V
11 12 13 14
serrure
M1
12/24V
FR
M2
15
