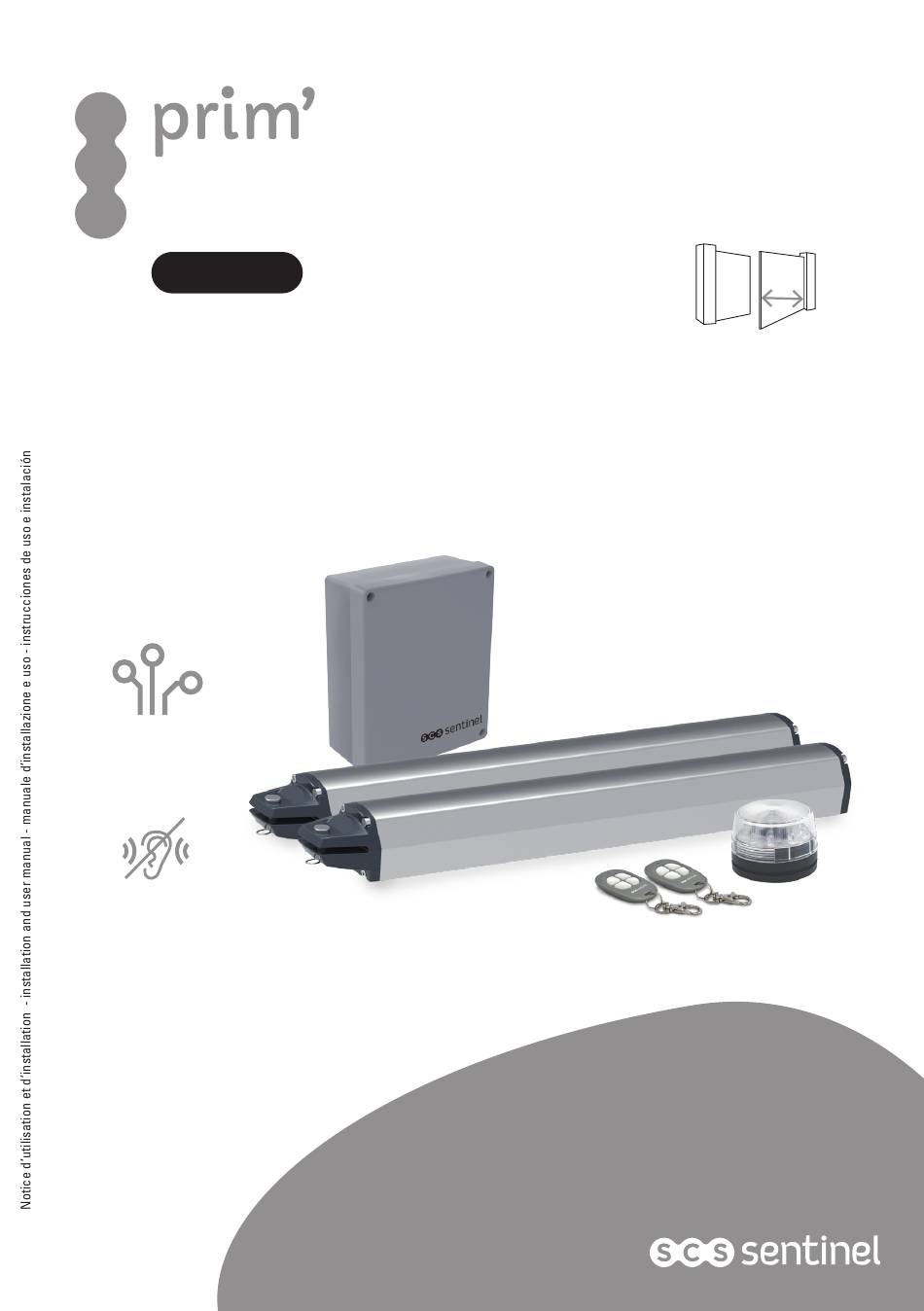

Motorisation à vis sans fin
pour portail battant
OneGate 1
Worm screw automation kit
for swing gate
Motorizzazione a vite senza fine
per cancello a battente
Kit automatismos a tornillos sin fin
para puertas batientes
12V
Carte
électronique
P100-12V-PCB1-VSCS
Motorisation
silencieuse
V.05223 - IndL
by
SCS Sentinel
MVE0056
1,5 m max
150 kg max
Publicité
Manuels Connexes pour SCS Sentinel prim' OneGate 1
Sommaire des Matières pour SCS Sentinel prim' OneGate 1
- Page 1 SCS Sentinel Motorisation à vis sans fin pour portail battant OneGate 1 MVE0056 Worm screw automation kit 1,5 m max for swing gate 150 kg max Motorizzazione a vite senza fine per cancello a battente Kit automatismos a tornillos sin fin...
- Page 2 SOMMAIRE SOMMAIRE A - Consignes de sécurité ............................... 2 B - Descriptif ....................................3 B1 - Contenu du kit ............................... 3 B2 - Dimensions ................................3 C- Câblage / Installation ................................3 C1 - Installation de l’automatisme ..........................3 C2 - Tableau de dimensions ............................4 C3 - Fixation du bras ..............................

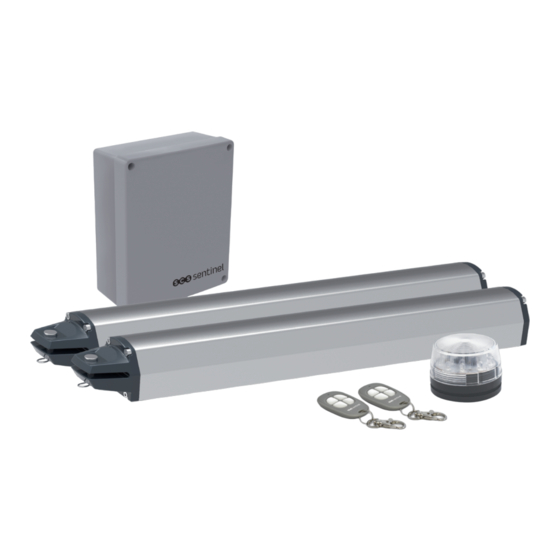

- Page 3 B- DESCRIPTIF B- DESCRIPTIF B1- Contenu du kit 1 coffret 1 feu carte télécommandes clignotant 2 vis sans fin électronique à LED Notice visserie 1 notice sticker de déverrouillage B2- Dimensions 605 mm 67.6 mm 68 mm C- CÂBLAGE / INSTALLATION C- CÂBLAGE / INSTALLATION C1- Installation de l’automatisme Feu clignotant...
- Page 4 C2- Tableau de dimensions Pour une installation correcte, conformez-vous scrupuleusement aux mesures indiquées sur le tableau ci- dessous. Si nécessaire, ajustez la structure du portail pour l’adapter à votre motorisation. Avant de procéder à l’installation, assurez-vous que votre portail fonctionne librement : 1) Les charnières sont correctement positionnées et sont graissées.
- Page 5 ASTUCE Pour bien positionner la goupille à 70 mm de l’extrémité du vérin, aidez-vous d’une batterie type outillage électroportatif (12 à 24 V DC). Ne pas brancher les bras motorisés sur la carte PCB. Brancher les fils du bras motorisés sur la batterie (par exemple jaune sur + et blanc sur -) afin de déplacer le chariot de guidage dans un sens ou dans l’autre suivant la polarité.
- Page 6 Figure 1(4) C5- Schéma de câblage Figure 1 Transformateur Fusible 2AL 250V câblage fil rouge impératif en : 230V ~ fil bleu 0.5 mm² 2 x 1.5 mm² 1 mm² antenne P100 12V PCB1 VSCS 1 battant (ouverture piéton) 10 11 12 ENTRÉE CONTACT SEC feu clignotant 12V 10W...
- Page 7 C6- Installation et raccordement Coffret électronique AVANT INSTALLATION Déterminez le positionnement de l’installation de votre coffret électronique. Il est conseillé de l’installer près de votre portail et de le protéger contre tout dommage possible. Assurez-vous de la longueur de votre câble électrique avant de déterminer le positionnement de l’installation de votre coffret électronique.
- Page 8 Moteur Remarque : Evitez que le câble soit trop tendu pendant la phase BRANCHEMENT d’ouverture et de fermeture. DES FILS DU MOTEUR M+ (jaune) M- (blanc) BRANCHEMENT DU MOTEUR M1 (moteur qui s’ouvre en premier) CARTE COFFRET Moteur 1 Moteur 2 M- (blanc) M+ (jaune) BRANCHEMENT DU MOTEUR M2 (moteur qui s’ouvre en second)
- Page 9 Feu clignotant LED CARTE COFFRET Branchement polarisé...
- Page 10 Photocellules (en option - ref. AAM0036) Les photocellules sont des dispositifs de sécurité pour les portails automatiques. Elles sont composées d’un émetteur et d’un récepteur et elles se déclenchent lorsque la trajectoire du faisceau est interrompue. Si un obstacle est détecté, le portail s’arrête et s’ouvre légèrement permettant à l’obstacle d’être dégagé en toute sécurité.
- Page 11 Fusible T20A 250V D- RÉGLAGE/UTILISATION D- RÉGLAGE/UTILISATION LED1 LED2 LED3 D1- Réglage nombre de battants (dip switch 1) LED4 Réglages des switchs : la position «ON» se situe vers la droite, «OFF» vers la gauche. SW1:Set 1. D/S set 2. Over_C1 DIP SWITCH 1 D/S set : 3.
- Page 12 RF-Learn D7- Indications voyants LED SYS-Learn LED1 indicateur RF : radio fréquence Fusible T20A Le voyant LED1 clignote lorsqu’un signal est reçu (télécommande 250V programmée ou non). LED1 LED2 LED2 système d’apprentissage : LED3 Le voyant LED2 clignote 2 fois par seconde en fonctionnement normal et LED4 1 fois par seconde en programmation.
- Page 13 D10- Processus d’apprentissage du système pour un portail simple battant Positionnez le switch 1 sur OFF. Positionnez le battant complètement ouvert. Pressez sur la touche « SYS-Iearn » (jusqu’à ce que le voyant LED2 clignote 1 fois par seconde au lieu de 2 fois par seconde comme il le fait normalement), puis pressez la touche en haut à...
- Page 14 Photocellules (en option - ref. AAM0036) Méthode de détection Faisceau infrarouge Portée 10 m maximum Tension d’entrée 12~24V AC/DC Délai de réponse < 100ms Indicateur de fonctionnement RX : LED rouge allumée ( faisceau interrompu) LED rouge éteinte (faisceau aligné) TX : LED rouge allumée (alimentation) Dimensions 63 x 63 x 30 mm...
- Page 15 Le feu ou lampe ne fonctionne pas. Vérifiez l’état des fils de connexion du feu ou si ceux-ci sont correctement raccordés et vérifiez les LED. Les vantaux ou battants s'arrêtent 1. Vérifiez si le battant ou vantail peut être manipulé librement et si aucun subitement au moment de leur obstacle n’est présent entre les deux.
- Page 16 • Dommages résultant d’une utilisation impropre (utilisation différente de son origine) ou de modifications. • Dommages résultant de l’utilisation et /ou installation de pièces ne provenant pas de celles prévues et incluses par SCS Sentinel. • Dommages dûs à un manque d’entretien ou un choc •...
