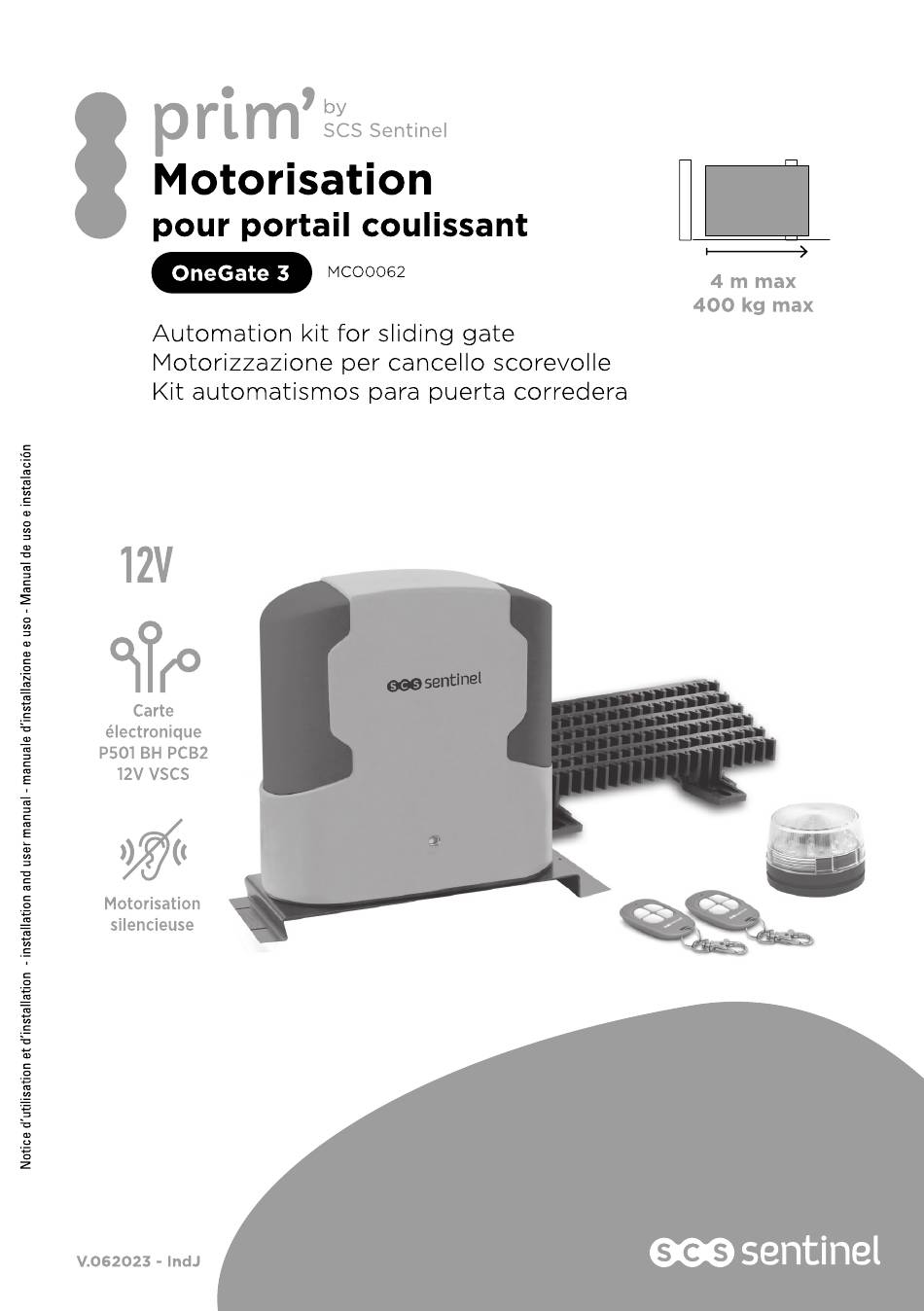

SCS Sentinel Prim OneGate 3 Notice D'utilisation Et D'installation
Table des Matières
prim'
Motorisation
pour
portail
OneGate
Automation
Motorizzazione
Kit automatismos
12V
Carte
électronique
P501
BH PCB2
12V vscs
Motorisation
silencieuse
V.062023
- IndJ
SCS
Sentinel
coulissant
3
MC00062
kit for sliding
per cancello
para puerta
sentinel
gate
scorevolle
corredera
4 m max
400
kg max
sentinel
Table des Matières
Manuels Connexes pour SCS Sentinel Prim OneGate 3
Sommaire des Matières pour SCS Sentinel Prim OneGate 3
- Page 1 prim' Sentinel Motorisation pour portail coulissant OneGate MC00062 4 m max kg max Automation kit for sliding gate Motorizzazione per cancello scorevolle Kit automatismos para puerta corredera sentinel Carte électronique P501 BH PCB2 12V vscs Motorisation silencieuse sentinel V.062023 - IndJ...
-
Page 2: Table Des Matières
SOMMAIRE A - Consignes de sécurité ............................... B - Descriptif Bl - Contenu du kit B2 - Dimensions................B3 - Descriptions de Ia motorisation . C- Cåblage / Installation ........................CI - Installation de I'automatisme C2 - Installation du moteur et des crémailléres C3 - Déverrouillage manuel C4 - Schéma de cåblage . -
Page 3: B- Descriptif
B- DESCRIPTIF Bl- Contenu du kit Notice 1 notice 1 moteur crémailléres (4m) 1 feu télécommandes clignotant fins de course support de fixation visserie Clé de déverrouillage métalliques moteur gabarit de pose sticker de déverrouillage B2- Dimensions 145.5 157 mm 309 mm FR CCO... -
Page 4: B3 - Descriptions De Ia Motorisation
B3- Description de la motorisation Motoréducteur Fin de course Moteur 12V DC Batteries de secours (ref. AAM0081 en option) Déverrouillage Carte électronique @ Bornier de raccordement Transformateur 12VAC C- CÄBLAGE / INSTALLATION Cl- Installation de l'automatisme Motorisation de portail coulissant Télécommande 4 canaux @ Feu c lignotant... - Page 5 Positionnez la plaque de support moteur pour déterminer les emplacements de vos perqages. Elle doit étre parfaitement paralléle au portail : 320mm 260m m 35mm 320mm 10.5mm 352mm 384mm PILIER PILIER PORTAIL 4 BUTÉE MÉCANIOU DE VOTRE PORTAIL VUE DE DESSUS PILIER PILIER PORTAIL...
- Page 6 Percez votre support béton et installez vos 4 chevilles métalliques ou å scellement chimique pour fixer votre plaque de support moteur. Passeztous les cåbles d'alimentation et d'accessoires. Assurez-vous å l'aide d'un niveau ä bulle que la plaque de fixation du moteur soit bien de niveau. Positionnez votre moteur et boulonnez le avec Ies deux vis fournies.
-
Page 7: Rouedentée
Vérifiez bien que la roue crantée de votre moteur occupe toute la surface de la crémaillére : VUE DE PROFIL PORTAIL MOTEUR CRÉMAILLÉRE ROUE RAIL ROUEDENTÉE Positionner les fins de course la crémaillére C3- Déverrouillage manuel En cas de coupure de courant ou pour programmer votre automatisme de portail, vous pouvez déverrouiller manuellement Ie moteur : Placez-vous du cöté... -
Page 8: C4 - Schéma De Cåblage
C4- Schéma de cäblage bouton sélecteur å Clé poussolr photocellules interphone Ouverture totale clignotant ENTRÉE CONTACT SEC HT+13U jaune vert rouge noir jaune P501 BH PCB2 12V VSCS blanc DOUN RNT+... - Page 9 C5- Installation et raccordement Branchement l'alimentation volts Non utilisé FR CCO...
- Page 10 Feu clignotant LIGHT+13U CARTE COFFRET LIGHT Branchement polarisé 1 0 CCO...
- Page 11 Photocellules (en option - ref. AAM0036) Les photocellules sont des dispositifs de sécurité pour les portails automatiques. Elles sont composées d'un émetteur et d'un récepteur et elles se déclenchent lorsque la trajectoire du faisceau est interrompue. Si un obstacle est détecté, Ie portail s'arréte et s'ouvre Iégérement permettant l'obstacle d'étre dégagé...
-
Page 12: D- Réglage/Utilisation
D- RÉGLAGE / UTILISATION Dl- Télécommandes Programmer une télécommande : Pressez et maintenez 2 secondes la touche «RF-Learn» l'afficheur LEDindique «CS».Appuyez ensuite sur n'importe quelle touche de votre télécommande, I'afficheur LED clignote 2 fois puis s'éteint. La programmation de votre télécommande est faite (figure 1,2 et 3) BBo CS Affichage WY-LE*... - Page 13 Si votre portail part en ouverture au lancement de Ia programmation, arrétez Ie programme en appuyant sur SET. «-L» apparait sur l'afficheur; attendez qu'il s'éteigne puis allez dans le programme 1 pour inverser le sens de rotation de votre portail (voir page suivante). Appuyer Appuyer 3 Sec...
- Page 14 D3• Réglages des fonctions programmables Pour entrer dans les réglages, maintenir la touche «SET»5 secondes. Un «1» s'affiche. Faire défiler avec «UP» ou «DOWN» jusqu'å la fonction désirée, puis «SET»pour entrer dans la fonction. Ensuite, modifier la valeur avec «UP» ou «DOWN» (attention, si aucune touche est pressée pendant 5 secondes, l'afficheur sort du mode réglage automatiquement).
- Page 15 75% de Ia distance compléte Réglages de la distance Le réglage d'usine est« 5-1 » ralentissement Vitesse de ralentissement Le réglage d'usine est « 6-3 » ( % de Ia vitesse maxi) Cette fonction permet d'ajuster la force du moteur par rapport au poids du Force de moteur portail.
- Page 16 Pas de fonction Touche en haut ä Bouton gauche ouverture Touche en haut ä partielle - droite Le réglage d'usine est« E-2 passage piéton Touche en bas å (sur la gauche télécommande) Touche en bas å droite Inactives Le réglage d'usine est« H-O Photocellules Actives Ferme...
-
Page 17: E- Caractéristiques Techniques
E- CARACTÉRISTIQUES TECHNIQUES Moteur Moteur Moteur 12V DC Type coulissant Régime moteur 2600 tours/min Poids max du portail/ Largeur max du portail 400 kg/4m Température de fonctionnement -200c-+500C Vitesse 23.10 cm/s Dimensions 309 mm x 157 mm x 308 mm Télécommandes Canaux Fréquence... -
Page 18: F- Maintenance
F- MAINTENANCE F1- Motorisation Effectuer les opérations suivantes au moins tous les 6 mois. En cas d'utilisation fréquente, raccourcir ce délai. Couper I'alimentation: (1) Nettoyer et graisser les vis, les chevilles et la charniére. (2)Vérifier que les points de fixation soient bien serrés. (3) Vérifier la bonne connexion de vos cåbles. -
Page 19: G2-Conseils D'experts
• Dommages résultant de l'utilisation et/ou installation de piéces ne provenant pas de celles prévues et incluses par SCS Sentinel. • Dommages düs ä un manque d'entretien ou un choc • Dommages düs aux intempéries telles que : gréle, foudre, vent violent, etc. - Page 20 Toutes infos www.scs-sentinel.com sentinel 110, rue Pierre-Gilles de Gennes 49300 Cholet FRANCE...
