SCS Sentinel Prim OneGate 3 Notice D'utilisation Et D'installation page 5

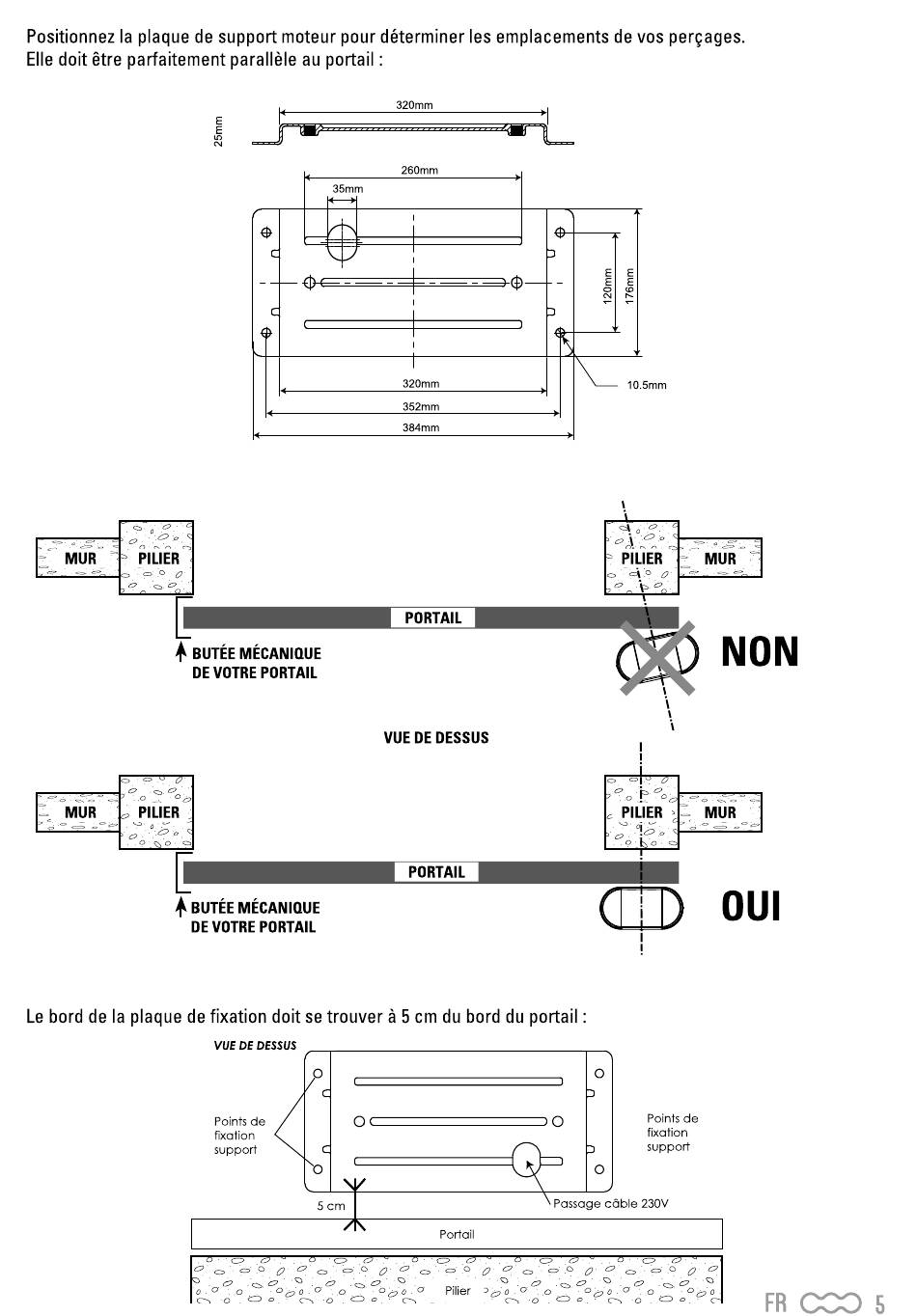

Positionnez la plaque de support moteur pour déterminer les emplacements de vos perqages.
Elle doit étre parfaitement paralléle au portail :
MUR PILIER
4 BUTÉE MÉCANIOU
DE VOTRE PORTAIL
MUR PILIER
4 BUTÉE MÉCANIOU
DE VOTRE PORTAIL
Le bord de la plaque de fixation doit se trouver å 5 cm du bord du portail :
35mm
E
VUE DE DESSUS
E
VUE DE DESSUS
Points de
fixation
support
Obo o A:) 00
320mm
260m m
320mm
352mm
384mm
PORTAIL
PORTAIL
Passage cable 230V
Portail
0
10.5mm
PILIER MUR
NON
PILIER MUR
OUI
Points de
fixation
support
O
FR CCO 5
