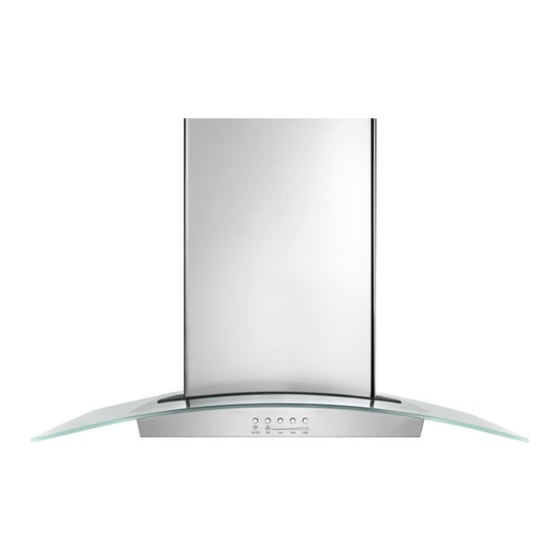

30" AND 36" (76.2 AND 91.4 CM) WALL-
MOUNT CANOPY RANGE HOOD
Installation Instructions and Use and Care Guide
For questions about features, operation/performance, parts, accessories, or service, call: 1-800-253-1301
HOTTE DE CUISINIÈRE À MONTAGE MURAL
DE 30" ET 36" (76,2 ET 91,4 CM)
Instructions d'installation et Guide d'utilisation et d'entretien
CAMPANA DE COCINA CON ESCUDETE DE MONTAJE
EN LA PARED DE 30" (76,2 CM) Y 36" (91,4 CM)
Instrucciones de instalación y Manual de uso y cuidado
Si tiene preguntas respecto a las características, funcionamiento, rendimiento, partes, accesorios o servicio técnico,
IMPORTANT: READ AND SAVE THESE INSTRUCTIONS. FOR RESIDENTIAL USE ONLY.
IMPORTANT : LIRE ET CONSERVER CES INSTRUCTIONS. POUR UTILISATION RÉSIDENTIELLE UNIQUEMENT.
IMPORTANTE: LEA Y GUARDE ESTAS INSTRUCCIONES. SÓLO PARA USO RESIDENCIAL.
LIB0098810D/W11165089A
or visit our website at www.kitchenaid.com
In Canada, call 1-800-807-6777 or visit our website at www.kitchenaid.ca
Au Canada, pour assistance, installation ou service, composer le 1-800-807-6777
ou visiter notre site Web à www.kitchenaid.ca
llame al: 1-800-253-1301 o visite nuestro sitio web en www.kitchenaid.com
