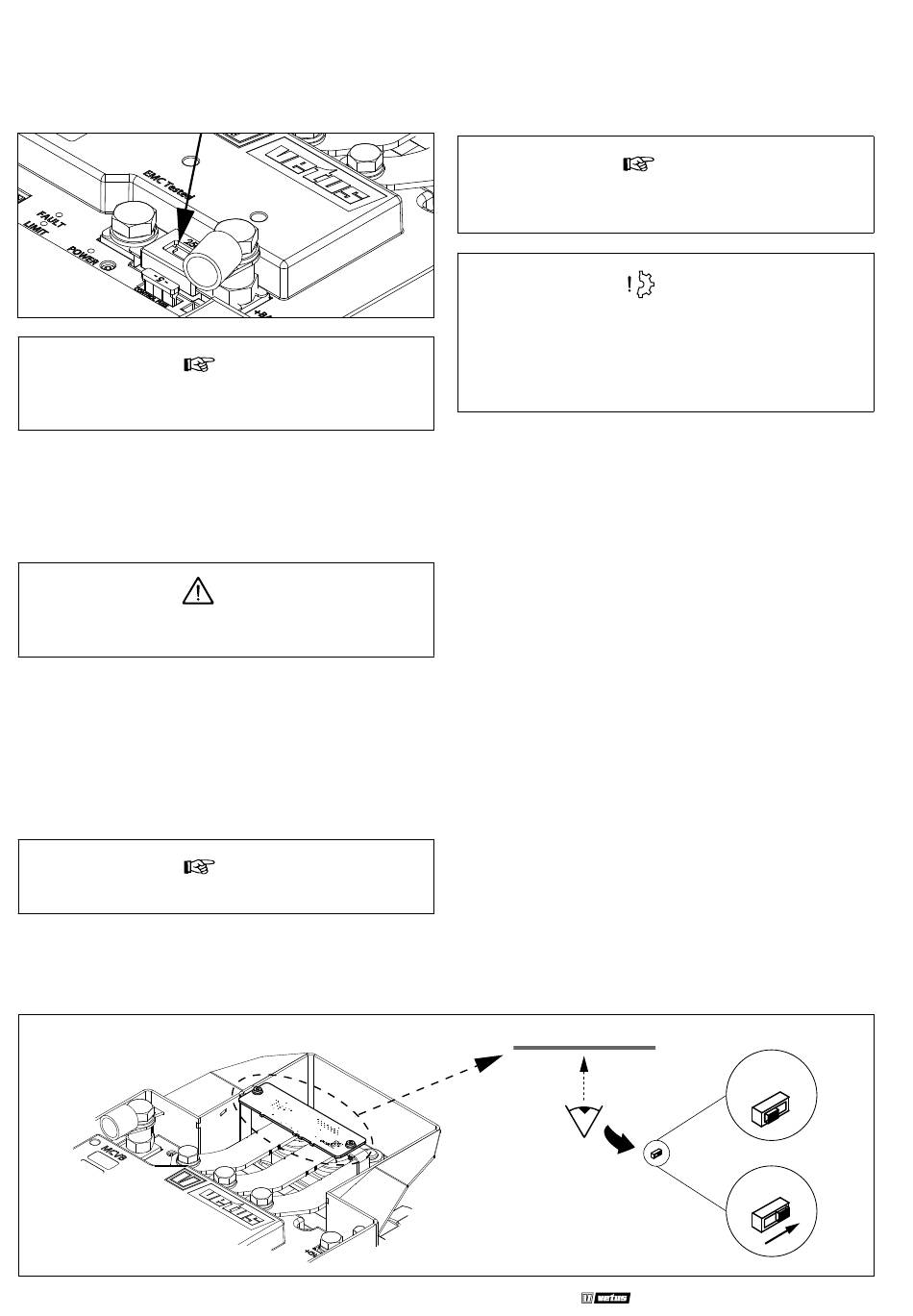

7.6 Sisäinen sulake
Liitäntäkotelon ohjaimessa on sisäinen sulake. Tämä sulake suojaa
ohjainta ja moottoria oikosuluilta tai ylikuormalta.
Vaihda vikaantuneen sulakkeen tilalle aina samanarvoinen
7.7 Yhden tai useamman moottorin kokoonpano
Oletuksena E-LINE-moottori on määritetty käytettäväksi yksimootto-
risessa propulsiojärjestelmässä. Vain jos asennetaan useita mootto-
reita, yhden E-LINE-moottorin asetus on määritettävä.
Työskentele järjestelmän parissa vain, kun moottori on
pysäytetty ja sähköjärjestelmä on kytketty pois päältä.
• Irrota kansi ja käännä kytkintä. Se sijaitsee piirilevyn (PCB) alapuo-
lella. Löysää tarvittaessa piirilevypidikkeen pultteja ja muttereita
hetkellisesti.
• Siirrä kytkin asennosta 1 asentoon 2. E-LINE-moottori on nyt mää-
ritetty käytettäväksi monen moottorin järjestelmässä.
• Asenna kansi takaisin.
Moottorin pyörimissuunta voidaan asettaa ohjauspaneelista.
86
370301.11
h
uom
sulake.
v
aara
h
uom
PCB
7.8 CAN-väylän (ohjausvirran) kaapeleiden liittämi-
nen
Katso kaavioita sivulta 99, jos useita paneeleita on liitettävä.
CAN-väylän virtalähde on aina kytkettävä 12 volttiin (≥10 V,
≤16 V). Käytä E-DRIVE MPE1KB -avainkytkintä virtalähteenä.
Kuten kansainvälisissä standardeissa edellytetään, kaikki
tasavirtajärjestelmän neutraalit (negatiiviset) johtimet on
kytkettävä yhteen keskuspisteeseen. Tämä estää vaarallisten
tilanteiden ja korroosio-ongelmien lisäksi myös CAN-
väyläjärjestelmän virheilmoitukset.
PCB
h
uom
v
aro
1
2
