Interconnexions d'amplificateurs linéaires

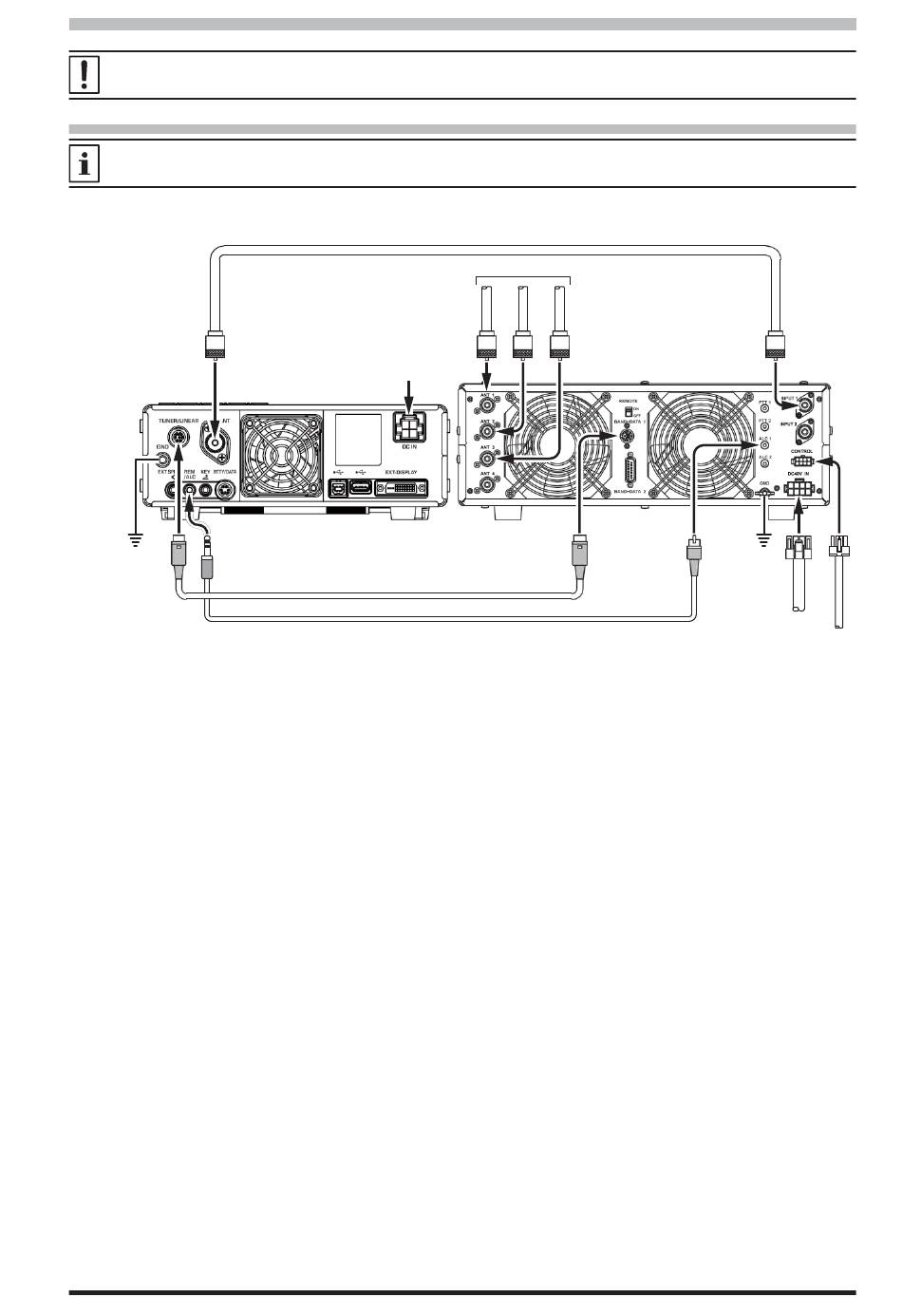

S'assurer que le FT-710 et le VL-1000 sont éteints, puis suivre les recommandations d'installation contenues
dans l'illustration ci-dessous.
• Interconnexions de l'amplificateur linéaire VL-1000
• Reportez-vous au manuel d'utilisation du VL-1000 pour plus de détails sur le fonctionnement de
l'amplificateur.
• N'essayez pas de connecter ou de déconnecter des câbles coaxiaux lorsque vos mains sont mouillées.
ANT
REM/ALC
GND
TUNER/LINEAR
Câble coaxial (50 ohm)
Connecter à "INPUT 1" du VL-1000
DC IN
Câble de données de la bande
"CT-58" (option)
Câble ALC "CT-58" (option)
Antenne HF/50MHz
A A A
NT NT NT
1 2 3
BAND-DATA 1
INPUT 1
SLA 1
GND
ENTRÉE DC 48V
CONTRÔLE
