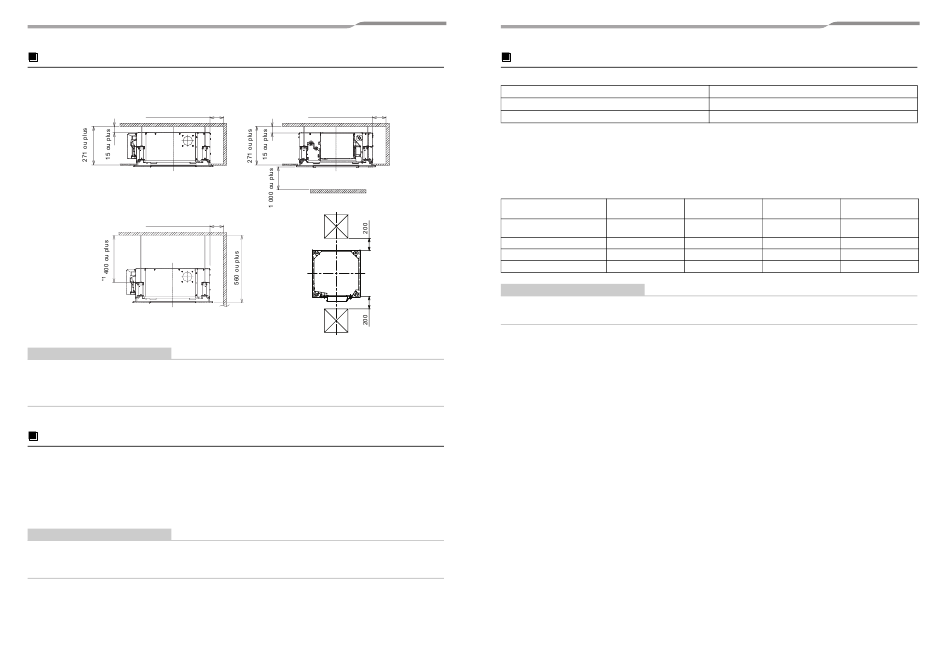

Espace d'installation
Assurez-vous qu'il y a suffisamment d'espace pour installer l'unité et réalisez le travail d'entretien quand et si c'est
nécessaire. Laissez un espace de 15 mm ou plus entre le dessus de l'unité intérieure et la surface du plafond.
1 000 ou plus
1000 ou plus
CARACTÉRISTIQUES REQUISES
*1 S'il n'y a pas de dalle de plafond, la longueur de la vis de suspension doit être supérieure à 400 mm.
*2 Prévoyez un panneau ouvrant pour un regard de contrôle sur le côté droit de l'unité (taille : 450 × 450 mm ou plus)
qui permet l'accès pour la tuyauterie, l'entretien et les réparations.
*3 Pour le réglage de la hauteur de l'installation de l'unité intérieure.
Choix d'un emplacement d'installation
Si l'unité intérieure doit fonctionner en permanence dans des conditions d'humidité importantes, comme celles
décrites ci-dessous, une condensation sous forme de gouttes d'eau peut se former.
Principalement, une atmosphère saturée d'humidité (température du point de rosée : 23 °C ou plus) peut être à
l'origine de la formation de condensation à l'intérieur du plafond.
1. L'unité est installée dans un plafond abrité par un toit en ardoises ou en tuiles.
2. L'unité est installée dans un endroit utilisant l'intérieur du plafond comme entrée d'air frais.
3. Cuisine
CARACTÉRISTIQUES REQUISES
Lorsque le taux d'humidité présent à l'intérieur du plafond semble dépasser 80%, appliquez un isolant
thermique sur les côtés (et le dessus) de l'unité intérieure. (Utilisez un isolant thermique avec une épaisseur
de 10 mm ou plus.)
15-FR
Unité : mm
1 000 ou plus
Un obstacle
*3
Regard de contrôle
(□450)
*2
Regard de contrôle
(□450)
Hauteur de plafond
Modèle RAV-
Type RM30
RM40, type 56
Lorsque la hauteur de plafond dépasse la distance sol-plafond recommandée pour les appareils standard / à 4
voies du tableau ci-dessous, l'air chaud a du mal à atteindre le sol.
Il est indispensable de modifier la valeur définie pour le réglage de plafond élevé ou la direction de refoulement de
l'air.
▼ Tableau des hauteurs de plafond permettant une installation
Type de capacité d'unité
Type RM30
intérieure
Direction de refoulement de l'air
4 voies
Standard (réglage usine)
2,7
Plafond haut (1)
Plafond haut (3)
CARACTÉRISTIQUES REQUISES
Quand un plafond haut (1) ou (3) est utilisé avec un flux d'air sur 4 voies, ce souffle d'air peut être ressenti en raison
de la chute de la température de refoulement.
Le moment auquel le témoin de colmatage du filtre (nettoyage requis) doit s'allumer sur l'écran de la
télécommande peut être changé en fonction des conditions d'installation.
Si le chauffage d'une pièce est difficile en raison de la disposition de cette pièce ou de l'emplacement de l'unité
intérieure, il est possible d'élever la température à détecter.
Reportez-vous à la section « 8. Commandes utilisables » de ce manuel pour savoir comment procéder aux
différents réglages.
– 8 –
Hauteur de plafond pour l'installation
Jusqu'à 2,7
Jusqu'à 3,5
Type RM40
Type RM56
4 voies
4 voies
2,9
3,2
—
3,2
3,4
—
3,5
3,5
Unité : m
Unité : m
Configuration pour
plafond haut
Données de
configuration
0000
0001
0003
16-FR
