Câblage
Caractéristiques techniques des câbles de raccordement intérieur/extérieur
Alimentation de l'unité intérieure fournie par l'unité extérieure
• Les structures d'alimentation de l'unité extérieure varient selon les modèles.
Alimentation de l'unité intérieure
Câbles de raccordement intérieur/extérieur*
*Nombre de câbles × taille de câble
*Y compris le conducteur de masse
Câblage de la télécommande
Câblage de télécommande, câblage de liaison entre la
télécommande et les unités
La longueur totale du câblage de télécommande et du
câblage de liaison entre la télécommande et les unités = L
+ L1 + L2 + ... Ln
La longueur totale du câblage de liaison entre la télécommande et les unités = L1 + L2 + ... Ln
* 1 Pour plus de détails sur la télécommande câblée (RBC-AMS55E*), reportez-vous au manuel d'installation livré
avec cet équipement.
PRÉCAUTION
CAUTION
Le câble de télécommande et les câbles de raccordement intérieur/extérieur ne doivent pas être parallèles et en contact
les uns avec les autres et ne doivent pas être placés dans le même conduit. Sinon, des problèmes risqueraient de se
produire au niveau du système de commande à cause du bruit produit ou d'autres facteurs.
Unité intérieure
Unité intérieure
L
Câblage de la
télécommande
L1
Télé-
Câblage de liaison entre la
commande
télécommande et les unités
29-FR
1 ~ 50 Hz 220 à 240 V
1~60 Hz 220 V
2
4 × 1,5 mm
ou plus (H07 RN-F ou 60245 IEC 66)*
Taille de câble: 2 × 0,5 à 2 mm
2
Dans le cas d'un type câblé uniquement
Dans le cas d'un type sans fil
Unité intérieure
Unité intérieure
L2
Ln
(8 unités maximum)
Câblage entre les unités intérieures et extérieures
1. Le schéma ci-dessous illustre les raccordements des câbles entre les unités intérieures et extérieures et entre
les unités intérieures et la télécommande. Les câbles indiqués par les lignes pointillées ne sont pas fournis.
2. Reportez-vous aux diagrammes de câblage des unités intérieures et extérieures.
3. L'unité extérieure assure l'alimentation de l'unité intérieure.

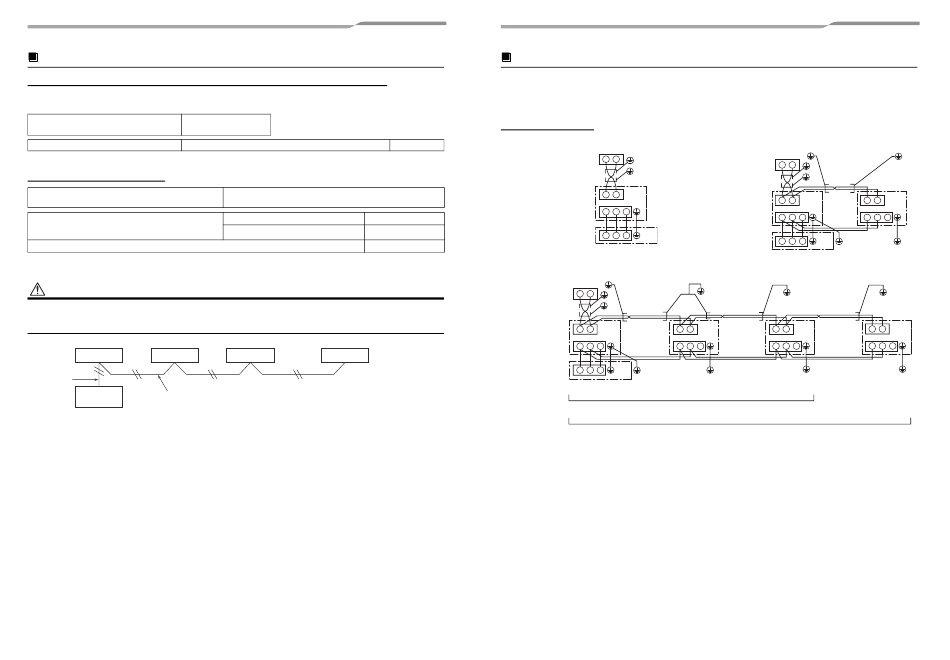

Schéma de câblage
Système unique
Jusqu'à 70 m
Télécommande
Câblage de la télécommande
Côté intérieur
Jusqu'à 500 m
Câbles de raccordement
intérieur/extérieur
Jusqu'à 400 m *1
Côté extérieur
Jusqu'à 200 m
Système triple et quadruple simultané
Télécommande
Câblage de la
télécommande
Côté intérieur
Câbles de
raccordement
intérieur/extérieur
Côté extérieur
* Utilisez un câble blindé à 2 noyaux (MVVS 0,5 à 2 mm
systèmes double simultané, triple simultané et quadruple simultané afin d'éviter des problèmes de bruit.
Raccordez les deux extrémités du câble blindé aux fils de terre.
* Raccordez les câbles de terre de chaque unité intérieure dans les systèmes double simultané, triple simultané
et quadruple simultané.
– 15 –
Système double simultané
Télécommande
Câblage de la télécommande
A B
Côté intérieur
1
2
3
Câbles de raccordement
intérieur/extérieur
1
2
3
Côté extérieur
Alimentation électrique
Câblage de liaison
Câblage de liaison
entre la
entre la
télécommande
télécommande
et les unités
et les unités
A B
A B
Côté intérieur
Côté intérieur
1
2
3
1
2
3
Câblage de liaison
Câblage de liaison
1
2
3
entre les unités et
entre les unités et
l'alimentation intérieure
l'alimentation intérieure
Alimentation électrique
Triple
Quadruple
2
ou plus) pour le câblage de la télécommande dans les
Câblage de liaison
entre la
télécommande
et les unités
A B
A B
Côté
intérieur
1
2
3
1
2
3
Câblage de
1
2
3
liaison entre les
unités et l'alimentation
Alimentation électrique
intérieure
Câblage de liaison
entre la
télécommande
et les unités
A B
A B
Côté intérieur
1
2
3
1
2
3
Câblage de liaison
entre les unités et
l'alimentation intérieure
30-FR
