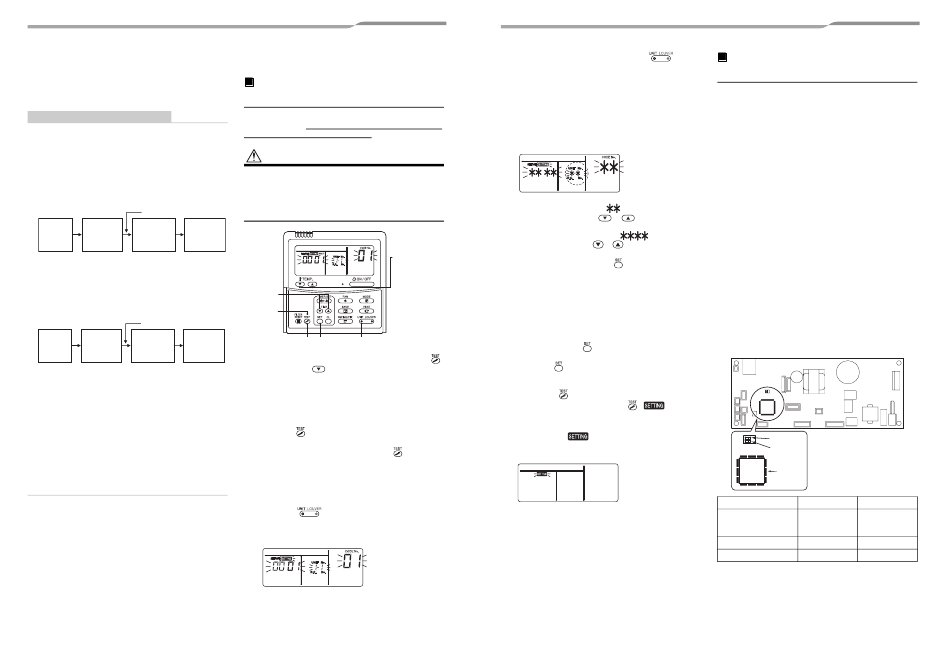

8
Commandes utilisables
• Pour savoir comment utiliser la télécommande câblée
RBC-AMS55E*, reportez-vous au manuel
d'installation livré avec cet équipement.
CARACTÉRISTIQUES REQUISES
• La première fois que vous utilisez le climatiseur, il faut
compter environ 5 minutes, après la mise sous
tension, pour que la télécommande soit disponible. Il
s'agit d'un comportement tout à fait normal.
<La première fois que vous mettez le climatiseur
sous tension après l'installation>
Il faut compter environ 5 minutes pour que la
télécommande soit disponible.
Environ 5 minutes
Mise sous
«SETTING»
«SETTING»
tension
clignote
s'éteint
<Lors des mises sous tension ultérieures du
climatiseur>
Il faut compter environ 1 minute pour que la
télécommande soit disponible.
Environ 1 minute
Mise sous
«SETTING»
«SETTING»
tension
clignote
s'éteint
• Les paramètres standard ont été définis au départ de
l'usine.
Le cas échéant, modifiez les paramètres de l'unité
intérieure.
• Utilisez la télécommande avec fil pour modifier les
paramètres.
* Les paramètres ne peuvent pas être modifiés à
l'aide d'une télécommande sans fil, d'une sous-
télécommande ou d'un système sans
télécommande (pour les télécommandes
centrales uniquement). Vous devez donc
installer une télécommande avec fil pour modifier
les paramètres.
33-FR
Procédure de base pour la
modification des paramètres
Modifiez les paramètres lorsque le climatiseur ne
fonctionne pas. (Mettez le climatiseur hors tension
avant de procéder aux réglages.)
CAUTION
PRÉCAUTION
Définissez uniquement le No de CODE indiqué dans le
tableau suivant : Ne définissez PAS d'autre No de CODE.
Si le No de CODE ne figure pas encore dans la liste, le
climatiseur risque de ne pas fonctionner ou de
rencontrer d'autres problèmes.
La
télécommande
est disponible
4
6
La
1
5
2
télécommande
est disponible
1
Appuyez simultanément sur les touches
et «TEMP. »
et maintenez-les enfoncées
pendant au moins 4 secondes. Quelques
instants plus tard, l'afficheur clignote
comme le montre l'illustration. Confirmez
que le CODE No. est [01].
• Si le CODE No. n'est pas [01], appuyez sur la
touche
afin d'effacer le contenu de l'afficheur
et répétez la procédure depuis le début.
(L'utilisation de la télécommande
interdite durant les quelques minutes qui suivent
l'enfoncement de la touche.)
(Quand les climatiseurs fonctionnent en
commande centralisée, l'indication « ALL »
s'affiche en premier. Quand vous appuyez sur la
touche
, le numéro de l'unité intérieure
suivi de « ALL » qui s'affiche est l'unité
principale.)
(* Le contenu de l'afficheur varie selon le modèle
de l'unité intérieure.)
2
Chaque pression sur la touche
change le numéro de l'unité intérieure du
montage groupé de manière cyclique.
Sélectionnez l'unité intérieure dont vous
désirez modifier les réglages.
Le ventilateur de l'unité intérieure sélectionnée se
met en marche et les volets d'air commencent à
pivoter. Vous pouvez confirmer la modification des
réglages de l'unité intérieure.
3
Spécifiez CODE No. [
touches « TEMP. »
4
Sélectionnez SET DATA [
touches « TIME »
1
5
Appuyez sur la touche
3
l'afficheur cesse de clignoter pour rester
allumé, la configuration est terminée.
• Pour modifier les paramètres d'une autre unité
intérieure, répétez à partir de la Procédure
• Pour modifier d'autres paramètres de l'unité
intérieure sélectionnée, répétez à partir de la
3
Procédure
Utilisez la touche
Pour modifier des paramètres après avoir enfoncé
la touche
, répétez à partir de la Procédure
6
Une fois les réglages terminés, appuyez sur
la touche
pour les définir.
Si vous appuyez sur la touche
les données présentées à l'écran disparaissent et
le climatiseur passe en mode arrêt normal.
(Tandis que
télécommande n'est accepté.)
est
– 17 –
Installation de l'unité intérieure
dans un haut plafond
Lorsqu'une unité intérieure est installée dans un
plafond dont la hauteur est supérieure à celle d'un
plafond standard, vous devez procéder au réglage de
plafond élevé pour adapter la vitesse du ventilateur.
Procédez selon la méthode
1
→
2
→
(
• Comme valeur de CODE No. dans la méthode
indiquez
• Sélectionnez SET DATA pour la méthode
tableau « Tableau des hauteurs de plafond
permettant une installation » dans ce manuel.
] au moyen des
Réglage sans télécommande
/
.
Modifiez le paramètre de plafond élevé en utilisant le
] à l'aide des
commutateur DIP sur la section récepteur de la carte
/
.
de circuits imprimés.
Pour obtenir plus de détails, consultez le manuel du kit
. Lorsque
de télécommande sans fil. Les réglages peuvent aussi
être modifiés à l'aide du commutateur de la carte
imprimée du micro-ordinateur de l'unité intérieure.
* Une fois que le réglage est changé, les réglages
2
.
0001 ou 0003 sont possibles. Cependant, le réglage
0000 nécessite un changement de la valeur à 0000
à l'aide de la télécommande à fil (vendue
.
séparément) en gardant le commutateur dans sa
position normale (réglage par défaut d'usine).
pour effacer les paramètres.
2
.
,
clignote,
clignote, aucun ordre de la
SET DATA
0000
(Réglage par défaut
d'usine)
0001
0003
◆ Pour rétablir les réglages usine
Si vous voulez restaurer les réglages usine pour le
contacteur DIP, réglez SW501-1 et SW501-2 sur OFF,
branchez une télécommande câblée (vendue
séparément), puis définissez la valeur de CODE No.
[5d] sur « 0000 ».
3
→
4
→
5
→
6
).
3
,
[5d]
.
4
dans le
SW501-2
SW501-1
MCU
(IC501)
SW501-1
SW501-2
OFF
OFF
ON
OFF
OFF
ON
34-FR
