4
Installation
CARACTÉRISTIQUES REQUISES
Observez scrupuleusement les règles suivantes pour éviter d'endommager les unités intérieures et de vous blesser.
• Ne posez aucun objet lourd sur l'unité intérieure. (Les unités sont emballées à plat.)
• Si possible, transportez l'unité intérieure telle qu'elle est emballée. Quand l'unité intérieure doit être extraite de son
emballage, protégez-la au moyen de chiffons pendant toutes les opérations de transport et de manipulation.
• Pour déplacer l'unité intérieure, tenez seulement les crochets métalliques (4 points).
N'exercez aucune force sur les autres pièces (tuyau de réfrigérant, bac d'évacuation, pièces expansées ou pièces
en résine).
• Portez l'emballage à deux personnes ou plus et ne l'empaquetez pas avec du ruban adhésif sur des points autres
que ceux qui sont spécifiés.

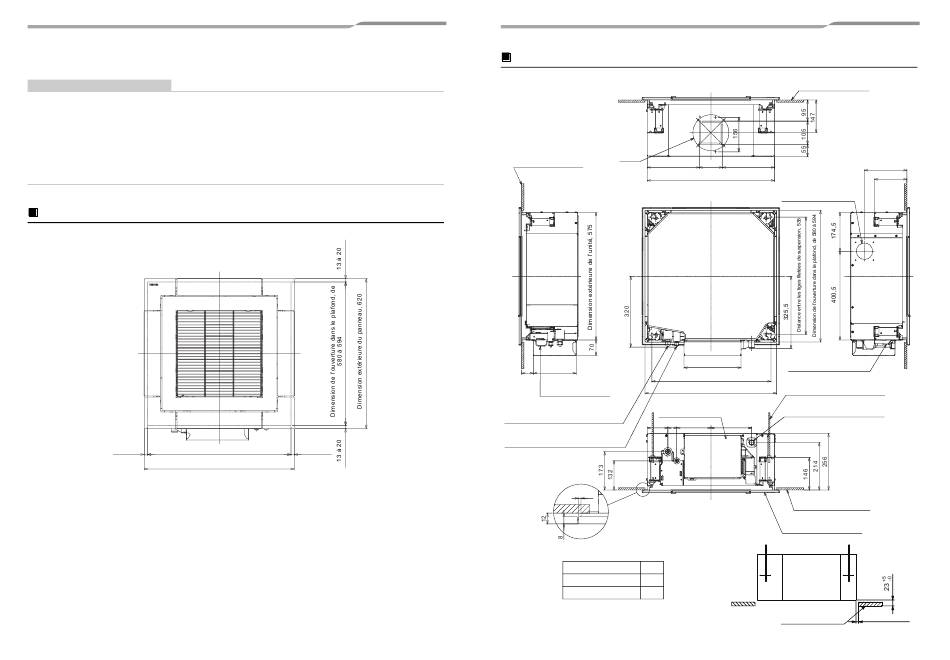

Vue extérieure
Dimension de l'ouverture dans le plafond, de 580
13 à 20
Dimension extérieure du panneau, 620
17-FR
13 à 20
à 594
Vue extérieure
Ø162
Face inférieure du plafond
53
193
Entrée de câblage
(pour la télécommande)
Raccord de tuyau de réfrigérant
(côté gaz)
ØA
Raccord de tuyau de réfrigérant
(côté liquide)
Ø 6,4
3
Modèle RAV-
RM30
RM40,56
– 9 –
Face inférieure du plafond
235
105
235
Dimension extérieure de l'unité, 575
Prédécoupe pour une
sortie d'air simple de
Ø 100
Entrée de câblage
(pour l'alimentation
257
électrique)
Distance entre les tiges filetées de
Tige filetée pour suspension M10
suspension, de 496 à 538
ou W3/8
Dimension de l'ouverture dans le
(achetées localement)
plafond, de 580 à 594
Raccord d'évacuation
Boîtier de commandes
(VP20)
électriques
(93) 40
154
184
Face inférieure du
plafond
Panneau de plafond
A
Unité intérieure
9,5
12,7
Face inférieure du
plafond
Unité : mm
191
146
2,5 à 9,5
18-FR
