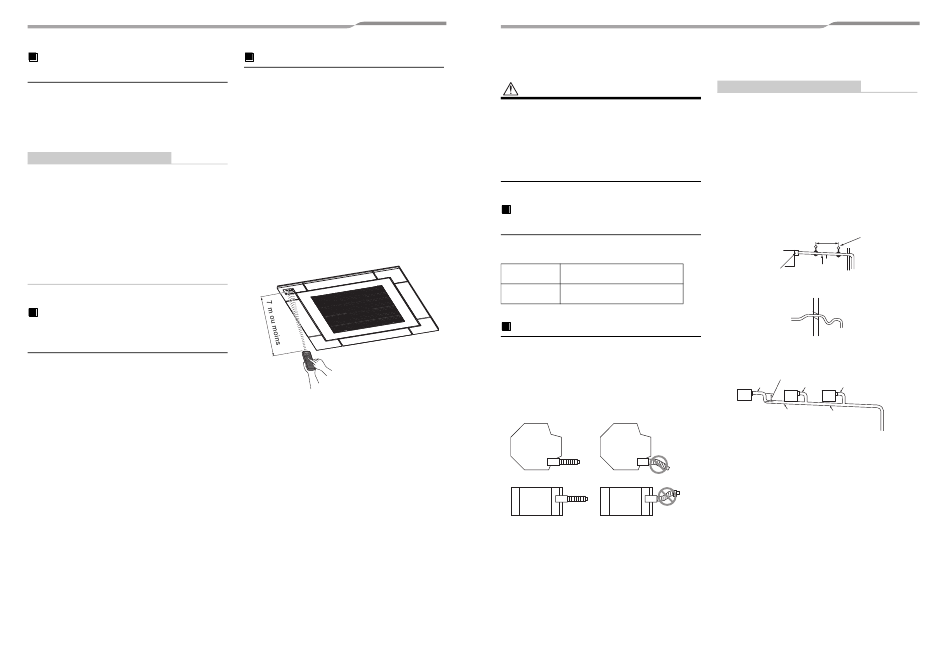

Installation du panneau de
plafond (vendu séparément)
Installez le panneau de plafond selon la procédure
décrite dans le manuel d'installation qui l'accompagne,
lorsque la pose de la tuyauterie et du câblage est
terminée.
Contrôlez l'installation de l'unité intérieure et
l'ouverture pratiquée dans le plafond, puis installez-le.
CARACTÉRISTIQUES REQUISES
• Ajustez soigneusement les bords du panneau de
plafond avec la surface du plafond, les dalles de
plafond et l'unité intérieure.
Le moindre espace laissé entre ces divers éléments
provoquera des fuites d'air et occasionnera une
condensation et des écoulements d'eau.
• Retirez les pièces d'angle réglables des quatre coins
du panneau de plafond avant d'installer celui-ci sur
l'unité intérieure.
Vérifiez également que les griffes sont bien en place
lorsque vous remettez les capuchons d'angle dans
leur position d'origine.
Installation de la
télécommande (vendue
séparément)
Pour l'installation de la télécommande à fil, suivez les
instructions du manuel d'installation fourni avec la
télécommande.
• Tirez le fil de la télécommande avec le tuyau de
réfrigération ou le tuyau d'évacuation.
Passez le fil de la télécommande au-dessus du
tuyau de réfrigération et du tuyau d'évacuation.
• Ne laissez la télécommande ni exposée à la lumière
directe du soleil ni à proximité d'un système de
chauffage.
21-FR
Télécommande sans fil
Le capteur de l'unité intérieure équipée d'une
télécommande sans fil peut recevoir un signal d'une
distance d'environ 7 m. D'après ce critère, déterminez
la zone d'installation et d'utilisation de la
télécommande.
• Utilisez la télécommande, confirmez que l'unité
intérieure reçoit le signal sans problème, puis
procédez à l'installation.
• Prévoyez une installation à 1 m au moins d'appareils
du type téléviseur ou système stéréo.
(Des parasites au niveau de l'image ou du son sont
possibles.)
• Pour empêcher tout mauvais fonctionnement, évitez
les lieux exposés à un éclairage fluorescent ou à la
lumière directe du soleil.
• Il est possible d'installer dans une même pièce deux
unités intérieures ou plus (jusqu'à 6 unités) avec
télécommande sans fil.
5
Tuyauterie d'évacuation
CAUTION
PRÉCAUTION
Suivez les instructions du manuel d'installation
pour poser la tuyauterie qui garantira une bonne
évacuation de l'eau, et pour appliquer un isolant
thermique qui empêchera la formation de
condensation sous forme de gouttes d'eau.
Une pose incorrecte de la tuyauterie peut se solder
par la présence de fuites d'eau dans la pièce et de
meubles rongés par l'humidité.
Matériel pour la tuyauterie /
l'isolation thermique
Utilisez uniquement le matériel suivant pour la pose de
la tuyauterie et l'isolation thermique de l'installation.
Tuyau en chlorure de vinyle rigide
Tuyauterie
VP20 (dia. ext. : Ø 26 mm)
Isolant
Mousse de polyéthylène :
thermique
épaisseur de 10 mm ou plus
Tuyau flexible
Utilisez le flexible fourni pour pallier au défaut de
centrage du tuyau en PVC rigide.
• N'utilisez pas le flexible étiré ou déformé.
• Raccordez l'extrémité souple du flexible à l'aide du
collier de serrage fourni.
• Utilisez ce flexible en position horizontale.
Correct
Droit
Tordu
– 11 –
CARACTÉRISTIQUES REQUISES
• Isolez de la chaleur les tuyaux d'évacuation de l'unité
intérieure.
• Isolez de la chaleur la section de raccordement de
l'unité intérieure.
Une isolation thermique partielle causera des gouttes
d'eau.
• Inclinez le tuyau d'évacuation vers le bas d'au moins
1/100 et vérifiez l'absence de gonflements ou de
siphons le long du tuyau car ils provoquent des bruits
anormaux.
• Ne dépassez pas 20 m pour la longueur du tuyau
d'évacuation transverse.
Posez des supports tous les 1,5 à 2 m pour éviter les
oscillations sur les conduites longues.
De 1,5 à 2 m
Inclinaison vers le
Isolant thermique
bas de 1/100 ou
plus
Siphon
• Installez le réseau de conduites comme illustré dans
le schéma ci-dessous.
Aussi long que possible (100 mm)
VP20
VP20
VP30 ou plus
Incorrect
• N'appliquez aucune force au raccord du tuyau
Tordu
d'évacuation.
• Le tuyau en chlorure de vinyle dur ne peut pas être
branché directement sur le raccord du tuyau
d'évacuation de l'unité intérieure.
Pour effectuer le branchement sur le raccord du tuyau
d'évacuation, réglez correctement le flexible et le
collier de serrage (fournis tous les deux), sinon le
Tordu
(Siphon)
raccordement au tuyau d'évacuation risque de
s'abîmer et de fuir.
Support
En forme
d'arc
Incorrect
VP20
Inclinaison vers
le bas de 1/100
ou plus
22-FR
