Installation de l'appareil
2.7 Connexion de l'alimentation

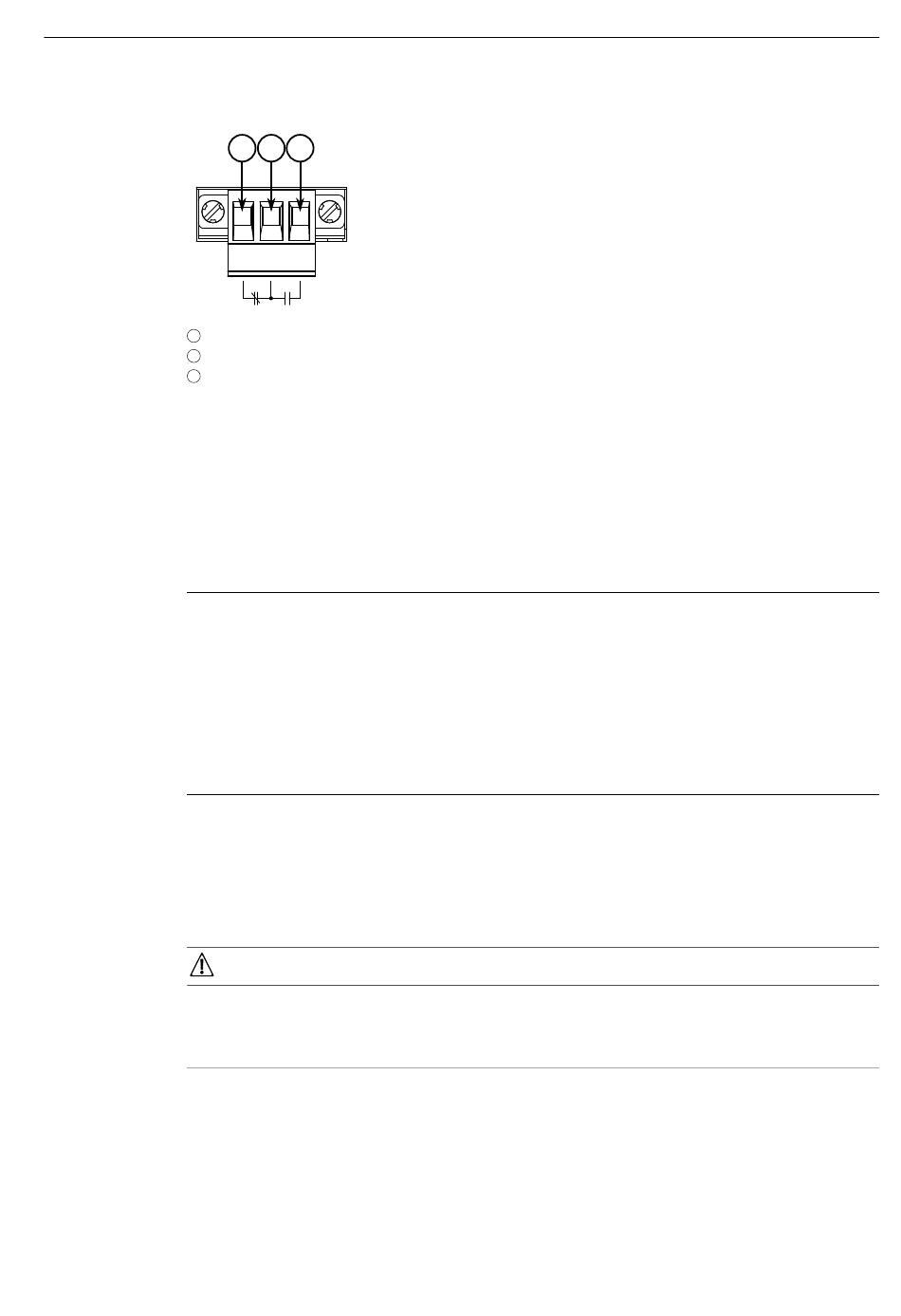

1
2
3
Figure 2.10
2.7
Connexion de l'alimentation
Le RUGGEDCOM RX1400 prend en charge une alimentation électrique simple,
intégrée, à haute tension CA/CC ou à faible tension CC.
Remarque
Avant d'installer l'appareil, notez les points suivants :
•
•
•
2.7.1
Connexion d'une alimentation CA/CC haute tension
Pour connecter une alimentation CA/CC haute tension à l'appareil, procédez comme
suit :
Danger électrique – risque d'endommagement de l'appareil
Ne raccordez pas de câbles d'alimentation CA à des bornes d'alimentation CC sous
peine d'endommager l'alimentation électrique.
28
1
2
3
Contact à ouverture
Neutre
Contact à fermeture
Câblage du relais d'alarme de sécurité
Un disjoncteur CA ou CC de calibre approprié doit être installé.
Utilisez au minimum un câblage en cuivre taille 16 lorsque vous connectez les
borniers.
L'équipement doit être installé conformément aux règles et aux normes de
câblage en vigueur localement.
NOTA
RUGGEDCOM RX1400
Manuel d'installation, 06/2021, C79000-G8977-1103-18
