Installation de l'appareil
2.5 Connexion de l'alimentation
1
2
3

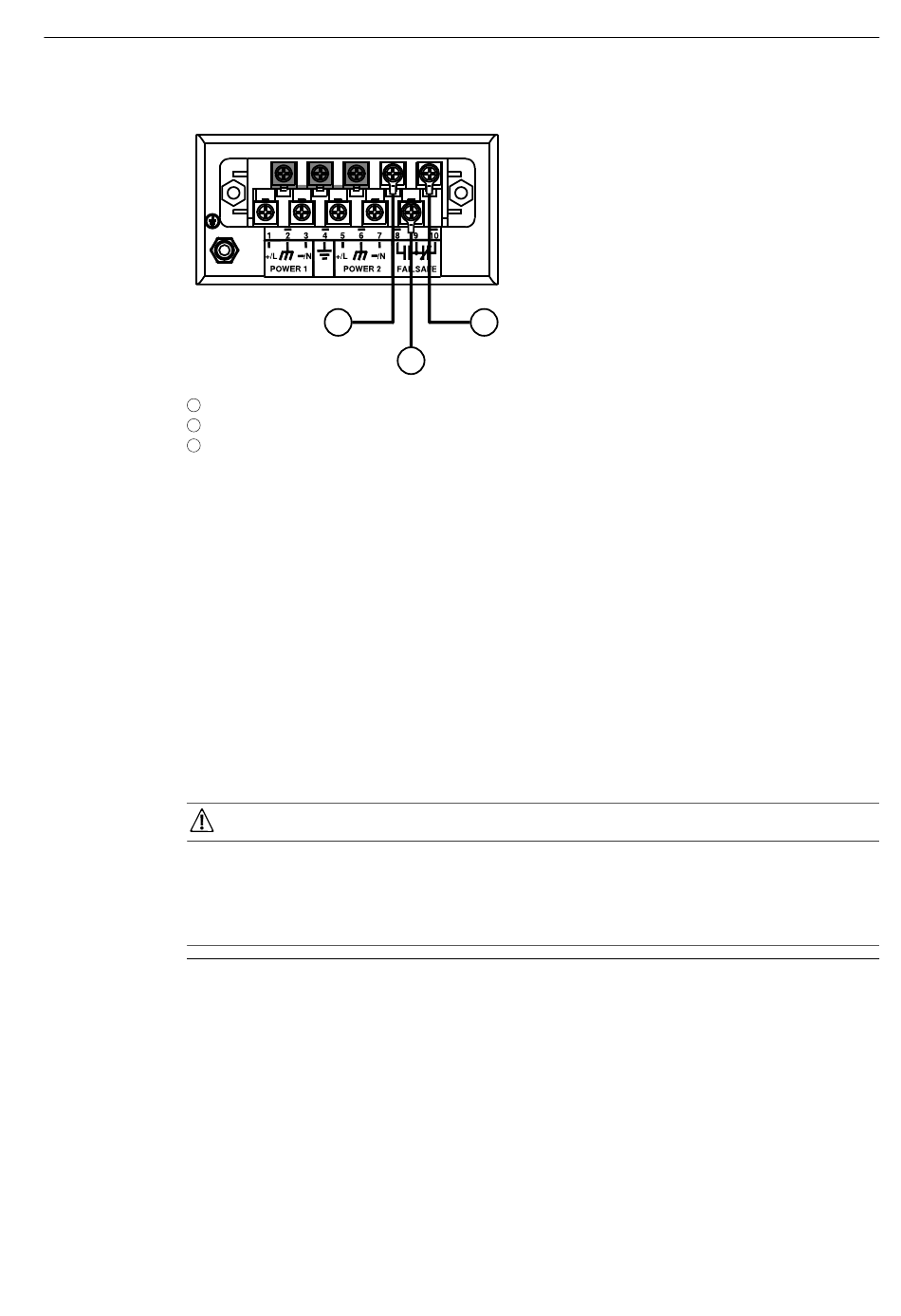

Figure 2.3
2.5
Connexion de l'alimentation
Le RUGGEDCOM M2100F prend en charge des alimentations électriques redondantes
uniques ou doubles CA et/ou CC.
Le RUGGEDCOM M2100F peut être équipé d'un bornier à vis ou enfichable qui
alimente en courant les deux alimentations électriques . Le bornier à vis se fixe
à l'aide de vis cruciformes et de plaques de compression qui permettent des
connexions avec fils nus ou des cosses à sertir. Utiliser des cosses circulaires de
taille 6 pour des connexions sûres et fiables même soumises à des chocs et à des
vibrations sévères.
Risque d'électrocution – Risque de d'endommagement de l'appareil.
Vérifiez que l'alimentation de l'appareil est dans la plage d'entrée spécifiée. Pour plus
d'informations sur la plage nominale d'entrée recommandée pour l'appareil, référez-
vous à
Remarque
•
•
•
•
12
1
Contact à fermeture
Neutre
Contact à ouverture
Câblage du relais d'alarme de sécurité
NOTA
"Caractéristiques techniques de l'alimentation électrique (Page
Pour une redondance maximale dans la configuration d'alimentation électrique
double, utilisez deux sources d'alimentation indépendantes.
Utilisez au minimum un câblage en cuivre taille 16 lorsque vous connectez les
borniers.
Pour les équipements calibrés pour 100-240 V CA, un disjoncteur CA de niveau
adéquat doit être installé.
Il n'est pas obligatoire d'avoir un disjoncteur pour les alimentations 12, 24 ou
48 V CC.
3
2
25)".
RUGGEDCOM M2100F
Manuel d'installation, 04/2021, C79000-G8977-1342-08
