Ports de communication
4.3 Ports série
Broche
Blindage
a
En mode RS-232, les ports sont câblés en DTE (Data Terminal Equipment). Ils émettent sur la broche 3 et
reçoivent sur la broche 2.
Chaque port RS-485 peut communiquer avec plusieurs appareils RS-485 si l'on
câble les appareils ensemble en séquence par une paire torsadée unique avec les
signaux d'émission et de réception sur les deux mêmes fils (semi-duplex). Pour une
communication fiable et continue, veuillez respecter les consignes suivantes :
•
•
•
•
•
•

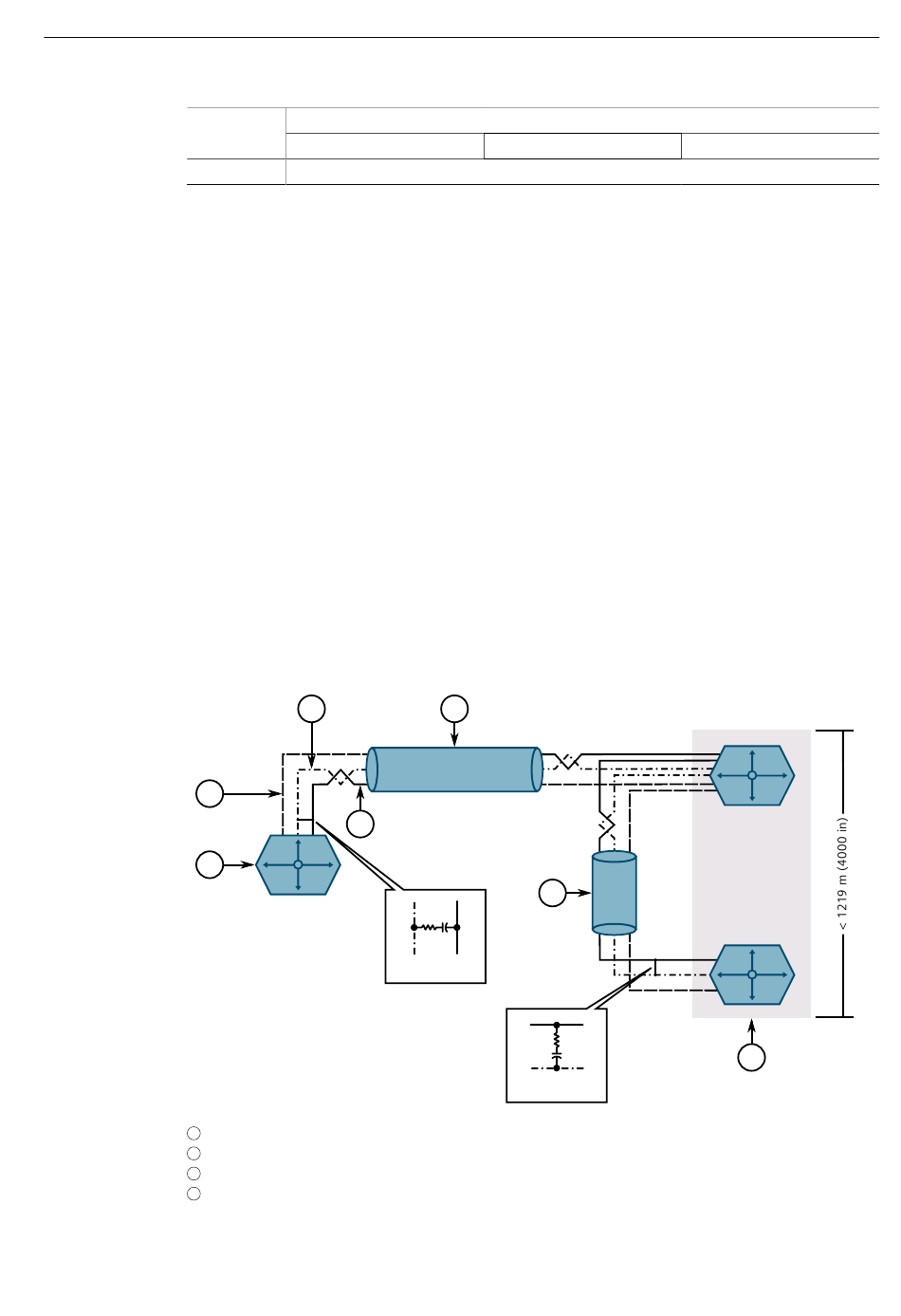

La figure ci-dessous montre le câblage RS485 recommandé.
2
1
1
2
3
4
38
RS-232
Pour réduire au minimum les effets de bruit électrique ambiant, utilisez un
câblage blindé.
La polarité correcte doit être respectée dans l'ensemble d'une séquence ou d'un
anneau.
Le nombre d'appareils câblés ne doit pas dépasser 32 et la distance totale doit
être inférieure à 1 219 m (4000 ft) à 100 kbit/s.
Les bornes Neutre doivent être connectées au fil neutre à l'intérieur du blindage.
Le blindage doit être connecté à la masse de terre en un point unique pour éviter
les courants de boucle.
Les paires torsadées doivent être munies d'une résistance de terminaison à
chaque extrémité de la chaîne.
3
4
Appareil RUGGEDCOM RX1400
Commun (terre isolée)
Négatif
Positif
Mode
RS-422
Terre du châssis
5
5
120Ω 10nF
120Ω 10nF
RS-485
6
RUGGEDCOM RX1400
Manuel d'installation, 06/2021, C79000-G8977-1103-18
