2.5 Connexion des antennes
•
•
•
Procédez comme suit pour fixer l'appareil à un châssis standard de 48 cm (19 in) :
1.
2.
3.
2.5
Connexion des antennes
Le RUGGEDCOM RX1400 peut être connecté à des antennes externes pour accéder
aux réseaux sans fil. Pour une couverture de signal accrue et des performances
améliorées, les antennes sont destinées à être installées dans un emplacement
distant séparé du RUGGEDCOM RX1400.
Remarque
L'installation de l'antenne doit être conforme à l'article 810 du Code national de
l'électricité (National Electric Code, NEC). Plus spécifiquement, le conducteur de mise
à la terre ne doit pas être plus petit que 10 AWG (Cu). Le schéma doit être soit :
•
18
Ne dépassez pas le nombre maximal d'appareils ou les limites de poids énoncées
par le fabricant.
Ne surchargez pas le circuit d'alimentation. Respectez les valeurs d'alimentation
et de protection contre les surintensités données par le fabricant du châssis.
Assurez-vous que le châssis et tous les appareils disposent d'une mise à la terre
adéquate. Accordez une attention particulière aux branchements d'alimentation
autres que les branchements directs sur le circuit de dérivation (aux rallonges,
par exemple).
Assurez-vous que les adaptateurs pour châssis sont installés sur le bon côté du
boîtier.
1
Adaptateur pour châssis
1
RUGGEDCOM RX1400
2

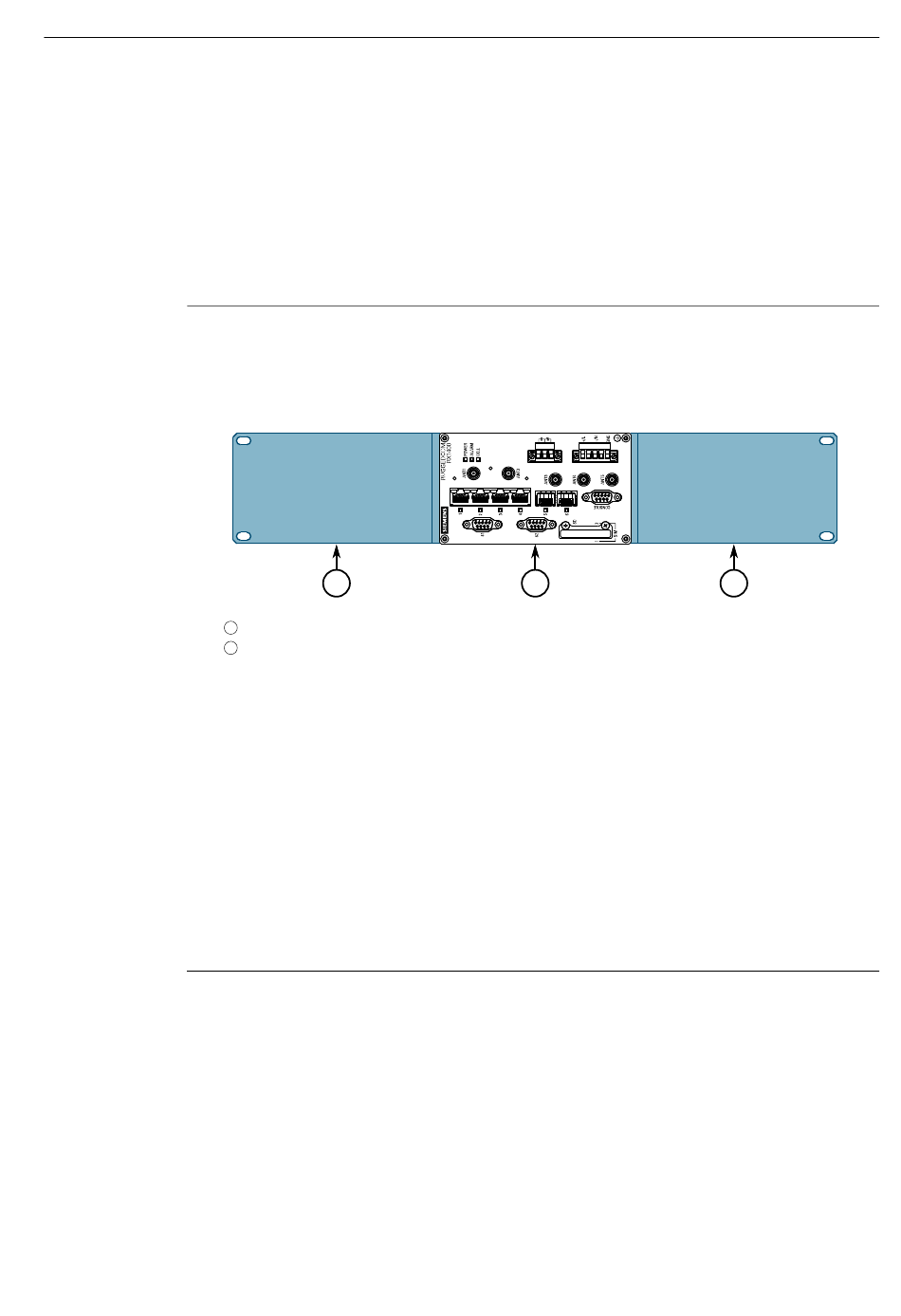

Figure 2.5
Adaptateurs pour châssis
Insérez l'assemblage dans le châssis.
Fixez les adaptateurs au châssis en utilisant le matériel fourni.
conforme aux normes UL 96 et UL 96A Lightning Protection Components and
Installation Requirements for Lightning Protection Systems (LPS, Composants de
protection contre la foudre et Exigences relatives à l'installation des systèmes de
protection contre la foudre)
2
Manuel d'installation, 06/2021, C79000-G8977-1103-18
1
RUGGEDCOM RX1400
