Installation de l'appareil
2.4 Montage de l'appareil

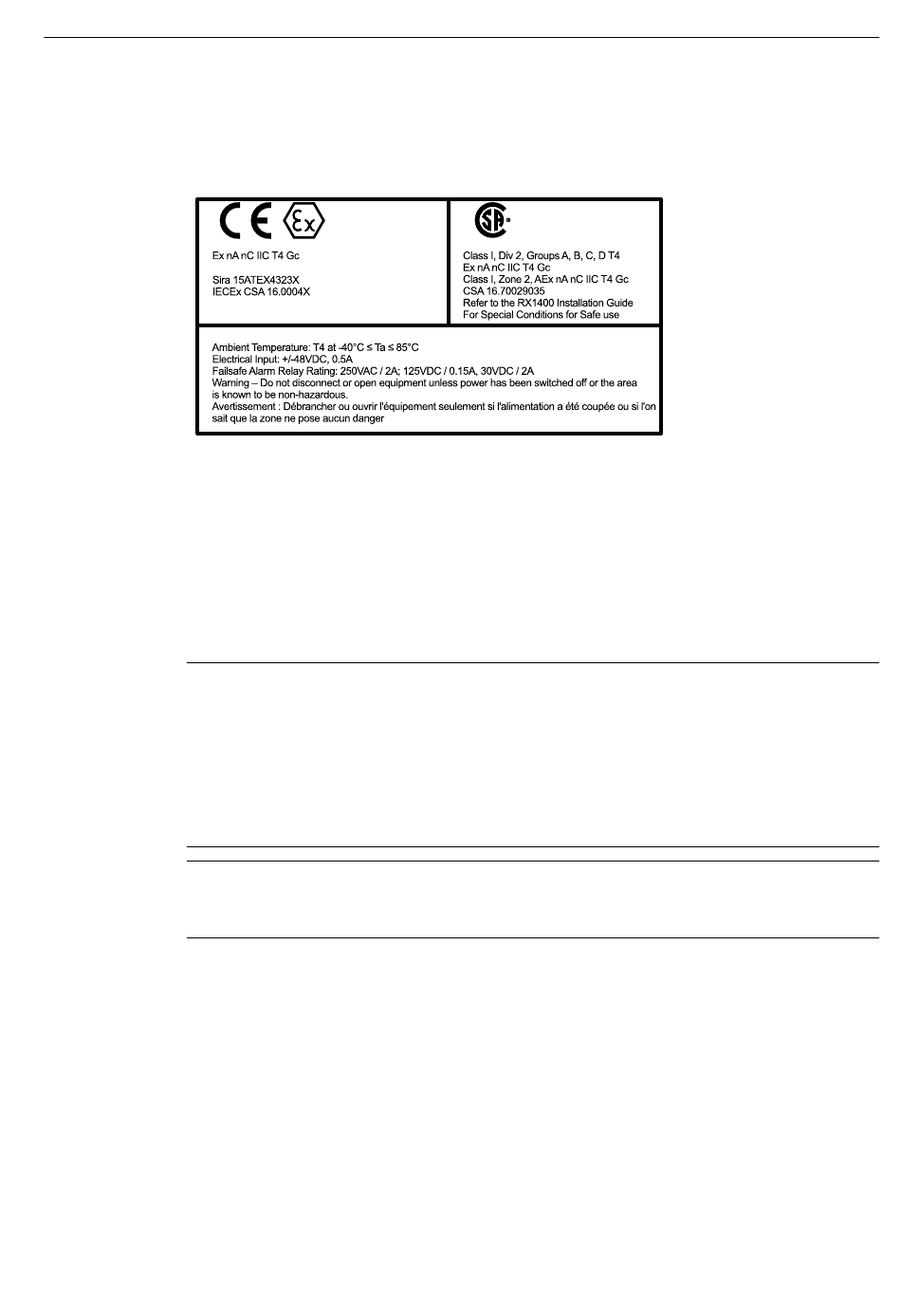

Exemple de label d'emplacement dangereux
Voici un exemple de label d'emplacement dangereux du RUGGEDCOM RX1400 :
Figure 2.1
2.4
Montage de l'appareil
Le RUGGEDCOM RX1400 est conçu pour une flexibilité de montage et d'affichage
maximale. Il peut être équipé de supports permettant de l'installer dans un rack, sur
un rail DIN ou directement sur un panneau.
Remarque
La chaleur générée par l'appareil est dirigée vers l'extérieur du boîtier. Il est donc
recommandé de laisser un espace de 2,5 cm (1 in) sur tous les côtés ouverts de
l'appareil pour permettre un flux d'air de convection.
Une circulation forcée de l'air n'est pas requise. Néanmoins, toute augmentation de
la circulation de l'air conduit à une réduction de la température ambiante et améliore
la fiabilité à long terme de tous les équipements montés à l'intérieur du châssis.
Remarque
Pour les dimensions détaillées de l'appareil dans un châssis, sur un rail DIN ou sur un
tableau, voir
2.4.1
Montage de l'appareil sur un rail DIN
Pour les installations sur rail DIN, le RUGGEDCOM RX1400 peut être commandé avec
un adaptateur de rail DIN préinstallé à l'arrière du châssis. Utilisez l'adaptateur pour
installer l'appareil sur un rail DIN IEC/EN 60715 ou TS35 standard de 35 mm (1,4 po).
14
II 3 G
Label de conformité (exemple)
"Dessins cotés (Page
46)".
C
US
Manuel d'installation, 06/2021, C79000-G8977-1103-18
RUGGEDCOM RX1400
